Alimentation regulee 48v 60A construite a partir d'un vieux poste a souder achete au camion. Cette alim est destinee
a alimenter un moteur brushless de scooter que je compte monter en motorisation de broche sur ma grosse CNC beton.

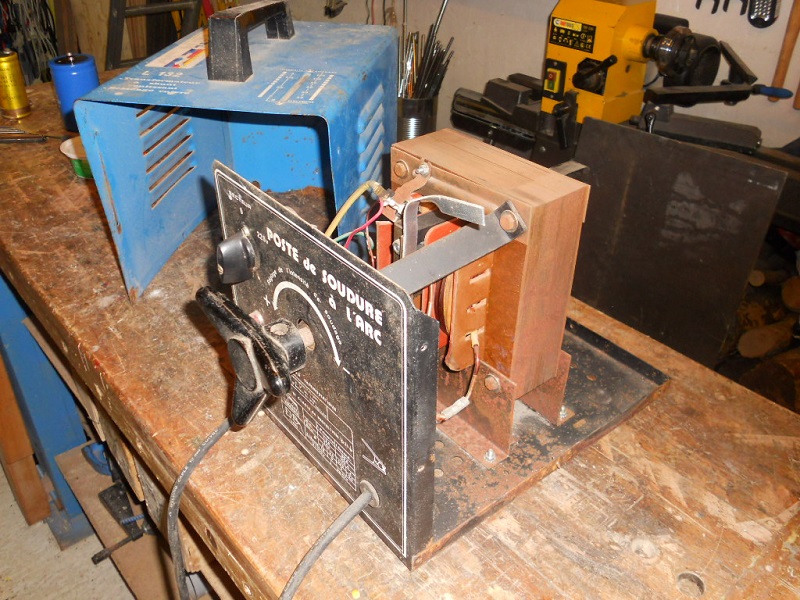

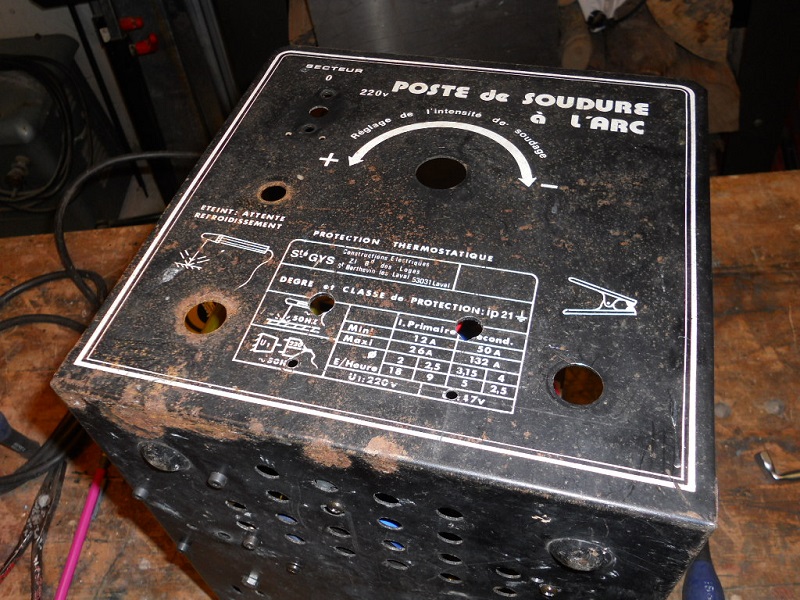

J'avais achete ce poste a souder a l'arc quand j'avais 16ans, c'est dire s'il a rendu de loyaux services. Il vient d'être remplace par un petit poste inverter et il va pouvoir entamer une nouvelle vie. Demontage et depoussierage, le systeme de reglage avec entrefer reglable a ete retire. J'ai recupere la vis trapezoïdale qui me servira a construire un petit etau pour mon etabli bois

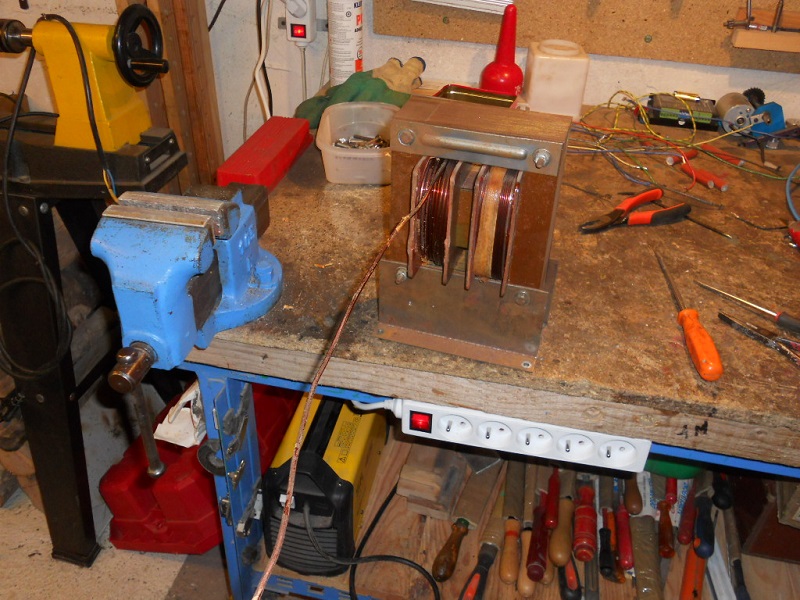

Au premiers essais le transfo debitait 58v sur charge, j'ai debobine une spire et refais une mesure. Connaissant le nb volts/spire j'ai ensuite enleve le nombre necessaire pour
descendre a 48v.

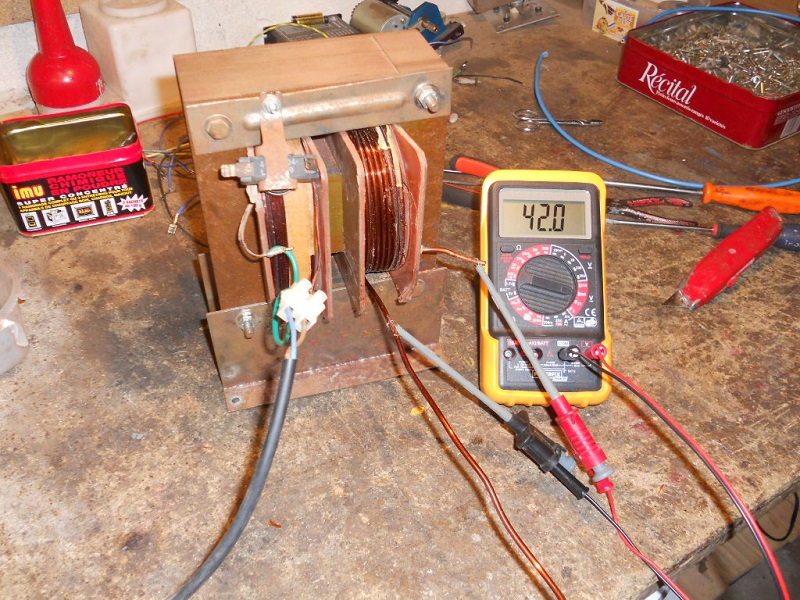

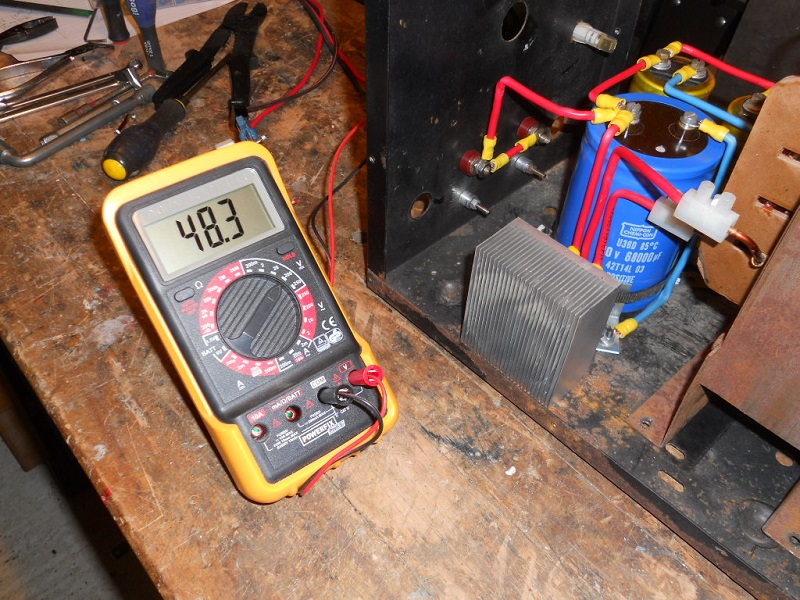

Le lendemain nouvelle mesure et surprise !! la tension ne fait plus que 42v. J'avais oublie que le 220v secteur fluctue au cours de la journee. Je lui ai donc rebobine quelques
spires pour arriver a 50v et je lui ajouterai un circuit de regulation, au depart cette alim devait être simplement redressee.
Un gros ventilateur 24v sera rajoute sur le capot pour refroidir tout ca.

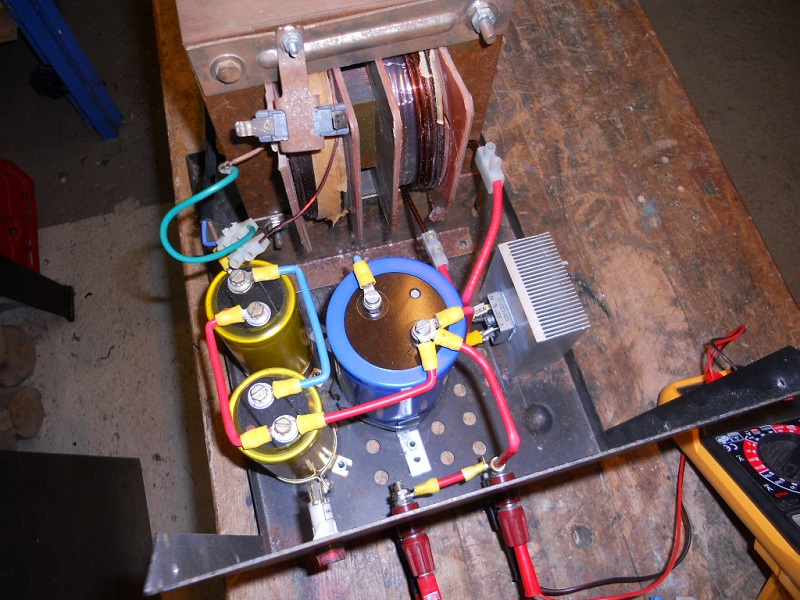

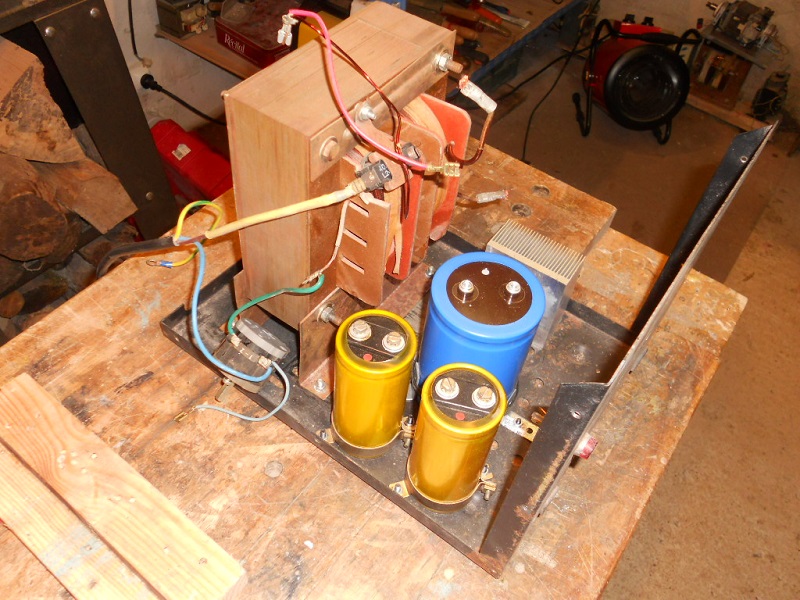

Debut du câblage, a ces intensites on utilise du fil de câblage pour homme, j'ai utilise du 2,5mm² qui me restait de la renovation de la maison.

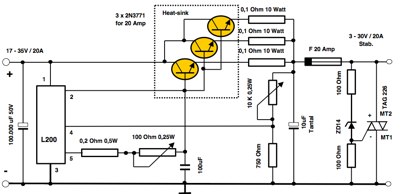

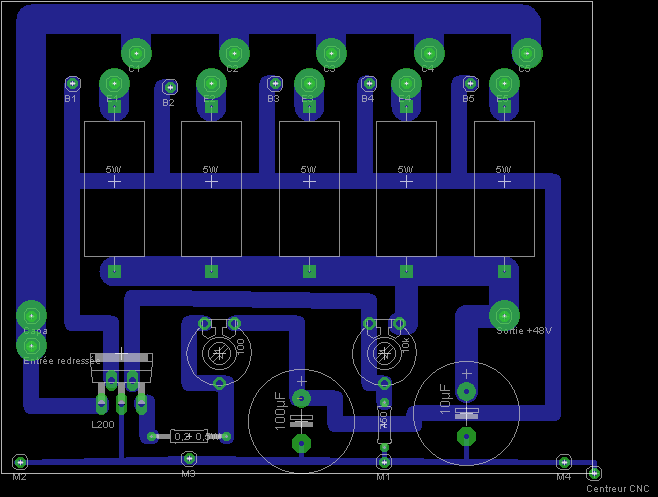

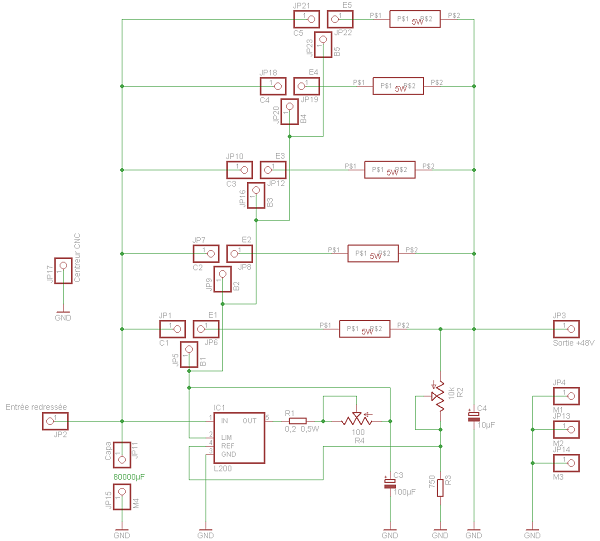

Regulation, toujours le L200

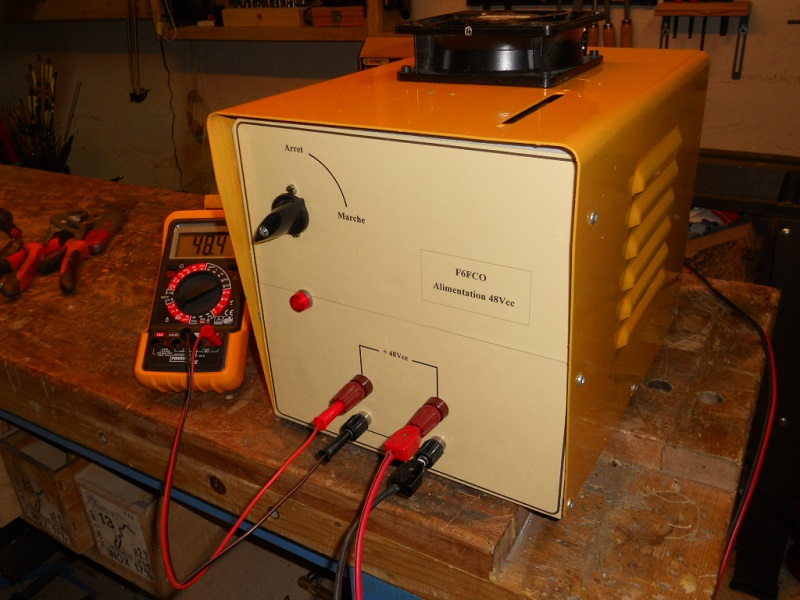

Boitier un peu moche qui merite une belle face avant.

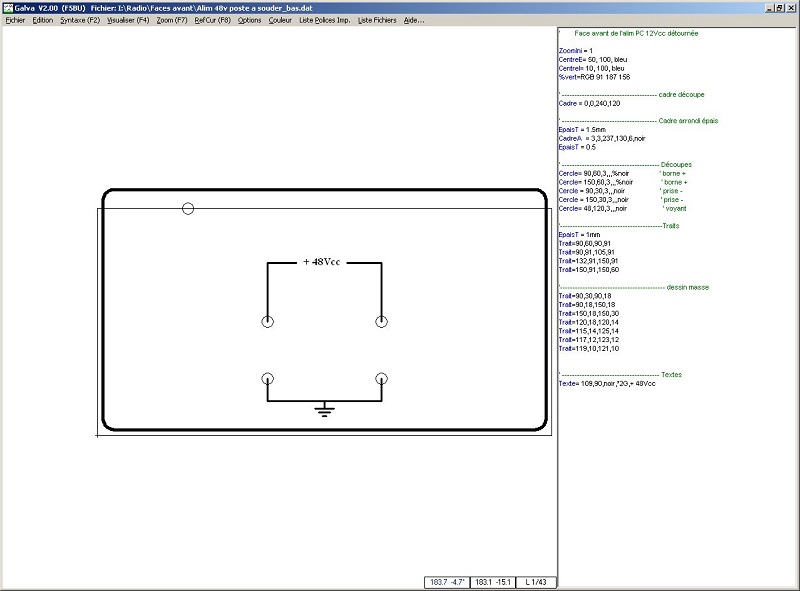

Toujours l'incontournable soft Galva.
sortie sur imprimante.

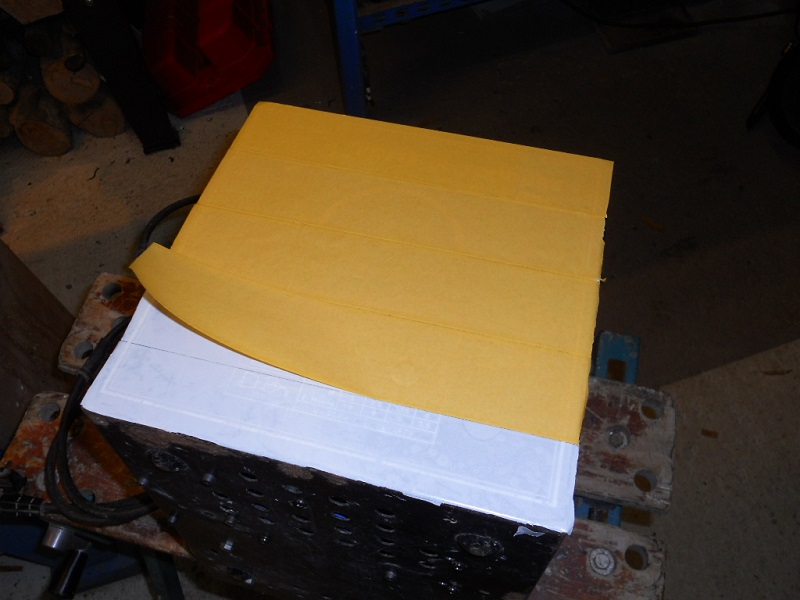

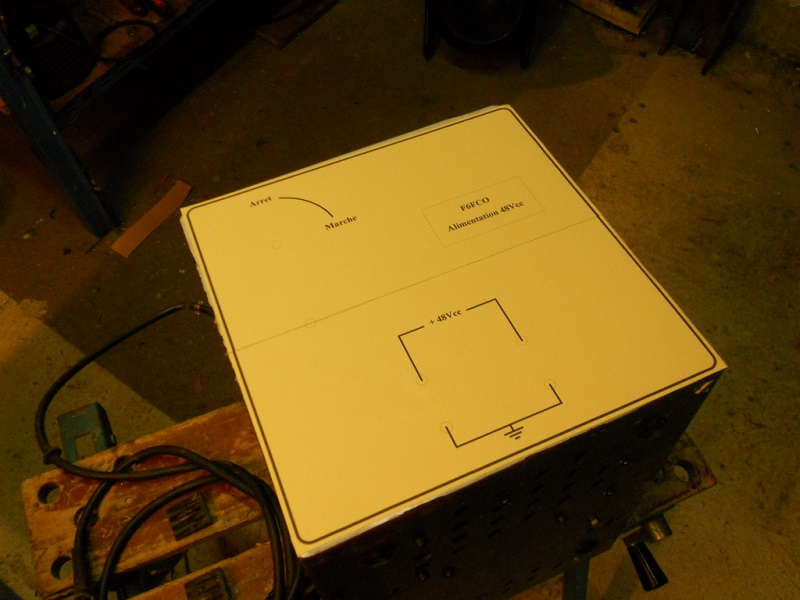

Collage au double-face sur la plaque avant.

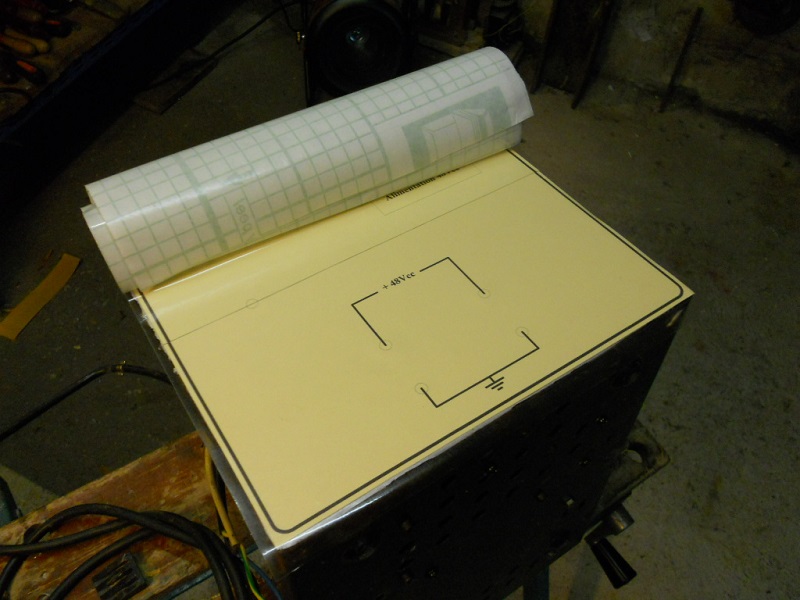

Protection de la face avant avec du film plastique qui sert a recouvrir les livres genre "Venilia".
'ttention, y'a des watts !!!!
