Ayant fait le tour de l'arduino, je me suis mis a programmer les AVR en C sous AtmelStudio 7. Cette petite platine remplace avantageusement les breadboard chinoises et leurs faux-contacts, elle comporte 3 leds, 2 poussoirs et 1 NPN driver pouvant par exemple commander un relais. Un port ISP est prevu pour le raccordement
d'un programmateur AVR Dragon.
De quoi faire pas mal d'exercices pour l'apprentissaqe des AVR.

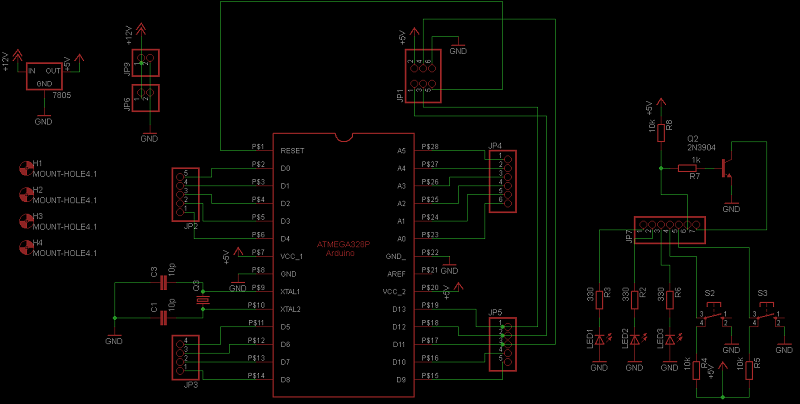

Schema:

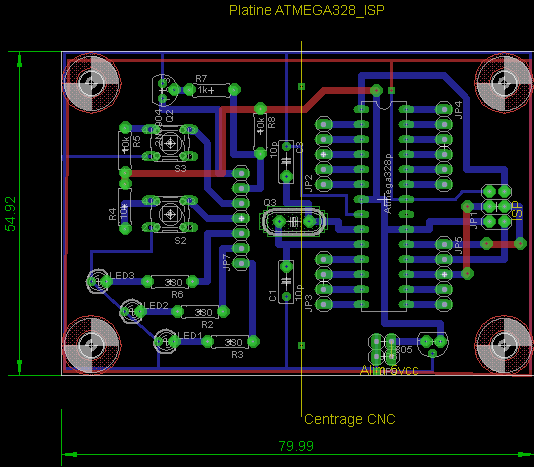

Implantation, le circuit est grave en double-face:

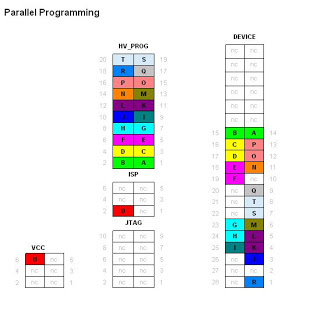

Plan de brochage du Dragon
La platine terminee connectee au programmateur/debuggueur DRAGON.
