Un petit banc pour pouvoir travailler sur mes projets arduino plus confortablement. Des qu'on commence a avoir des projets un peu ambitieux la table du labo ressemble vite a une usine a
gaz doublee d'une fabrique de pannes (et j'ai une pensee pour ceux qui travaillent le soir sur la table de la cuisine). On se rend compte aussi qu'on utilise toujours plus ou moins les m�mes
peripheriques d'un projet a l'autre, je me suis dis que tout reunir en dur avec des composants pre-c�bles serait un plus pour le confort de developpement. Plusieurs plaques a trous sont
reunies sur un m�me socle, simplement collees avec de l'adhesif double-face.
Des prises jack assurant l'alimentation par une alim externe. Il est prevu plus tard d'integrer une alim +12v/+5v dans le socle. Rien de bien nouveau mais c'est tres pratique a l'utilisation.
Cette platine ne sert qu'au developpement des projets, une fois la mise au point terminee une gravure de circuit imprime peut-�tre envisagee.

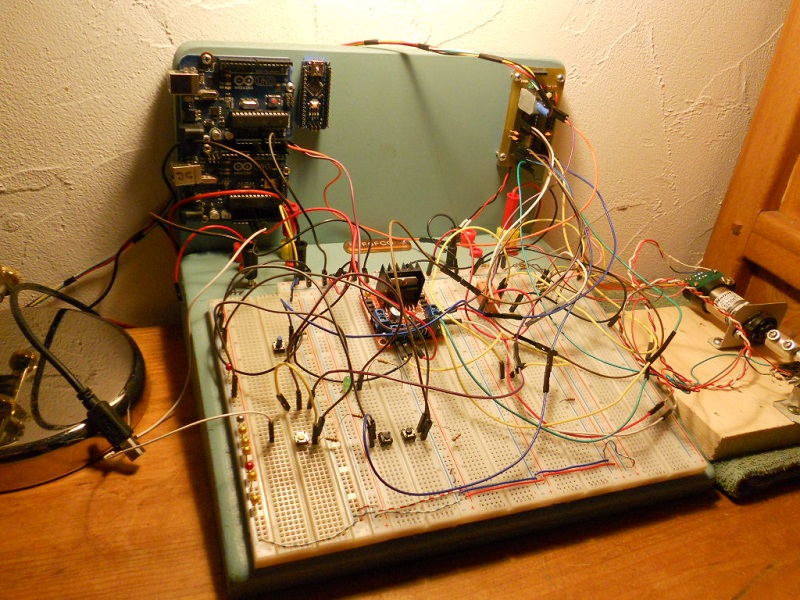

1ere version

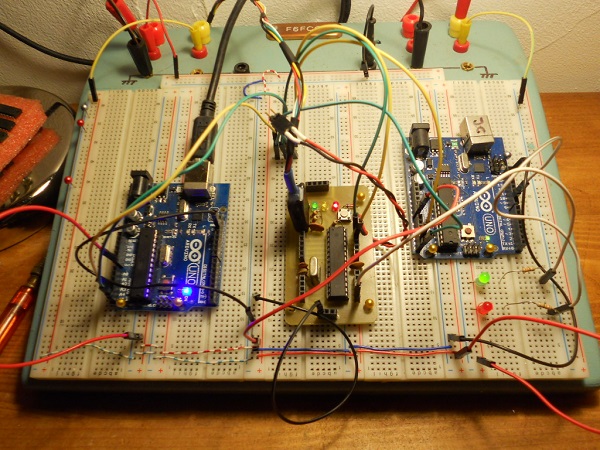

Quand on travaille en I�C avec plusieurs arduinos on voit vite les limites du montage volant. De m�me avoir plusieurs arduinos connectes sur le m�me port est
lourd a l'emploi car ca oblige a deconnecter/reconnecter en permanence le bon arduino sur le port USB du PC pour travailler sur tel ou tel programme. Vu les tarifs pratiques par les chinois
j'ai installe trois arduinos a demeure, l'astuce est d'utiliser des arduinos utilisant chacun un port different, le passage d'un a l'autre se fait simplement en selectionnant le
bon port dans l'IDE. Tous sont connectes en permanence sur une prise USB du PC, plus de changements de c�bles, c'est quand m�me plus simple.
Donc un arduino avec une prise USB normale, un deuxieme avec une mini USB et le troisieme est un FCOduino avec chargement FTDI. Les trois sont fixes sur une plaque
verticale a l'arriere du socle.
Amelioration

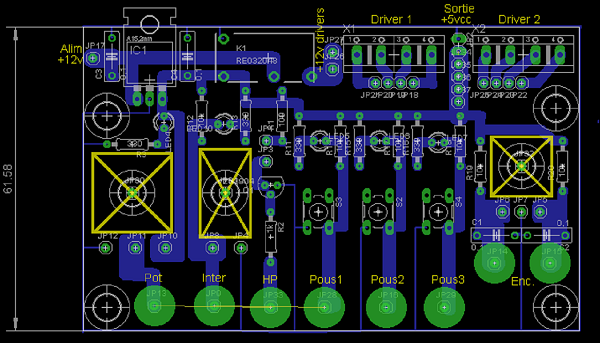

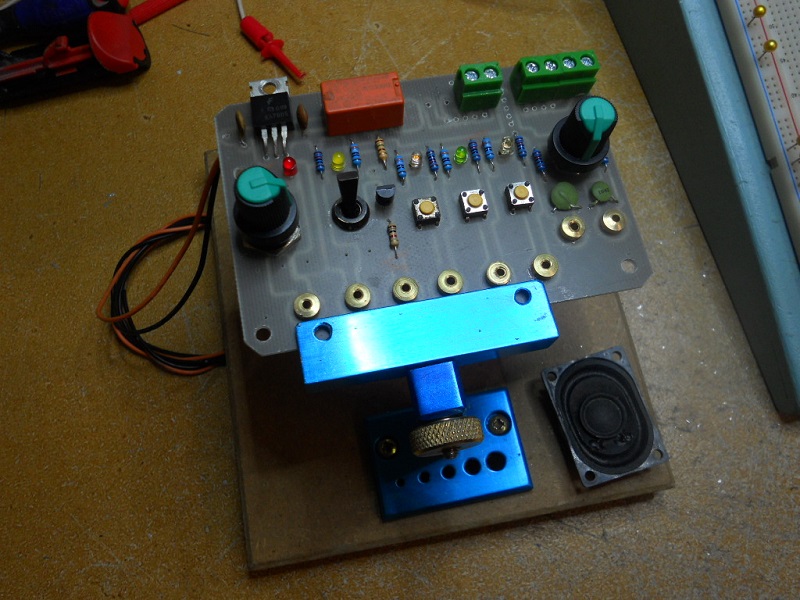

Autre amelioration bien pratique, je dirai m�me indispensable depuis que je l'ai essayee. Sur cette platine j'ai reuni les composants peripheriques les plus couramment utilises, un relais 12v, un transistor NPN, un potar 10K, un encodeur rotatif, trois poussoirs microswitch, un inter, un HP, et un driver L298. Tous ces composants sont pre-connectes au +5vcc, a la gnd et leurs resistances pull-up c�blees pour simplifier et minimiser la filasse necessaire pour les brancher. Un seul fil suffit.
Liste des composants:
4x 0,1�F
1x 100ohms
5x 330ohms
1x 1k
6x 10k
1x 2N3904
1x regulateur 7805
1x pot 10k
5x leds
1x inter R/T
1x encodeur rotatif
3x micro-poussoirs
1x relais 12v
1x mini haut-parleur
1x module L298
Connecteurs
Un petit appareil de mesures bien pratique, quand on travaille sur des microcontr�leurs on a souvent besoin de conna�tre rapidement l'etat des pins entrees ou sorties. On peut
utiliser un oscillo multitrace mais c'est bien plus pratique de regarder l'etat des leds, dans le cas de changements de niveaux tels que les oscillateurs par exemple c'est bien
plus visuel.

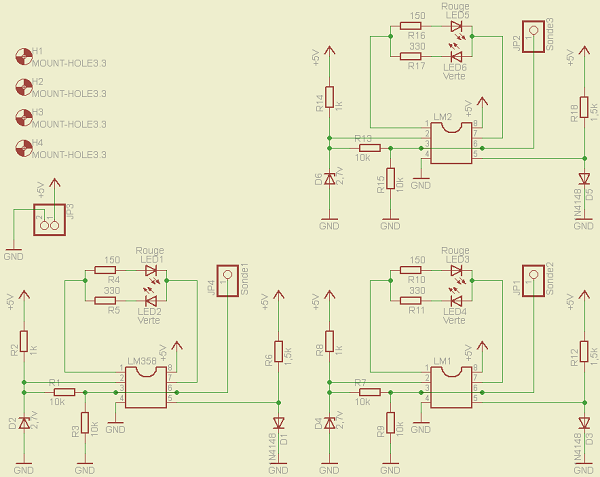

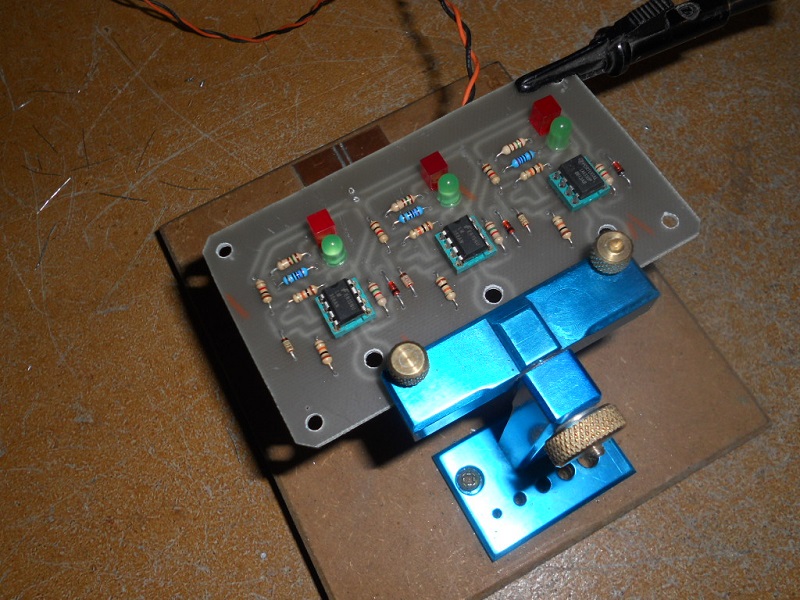

Cette platine supporte trois testeurs de niveaux TTL a leds.
Rouge=etat haut
Vert=etat bas.
Liste des composants pour le testeur de niveaux: (bien evidemment on peut ne realiser qu'une seule voie du circuit)
3x 150 ohms
3x 1K
6x 10k
3x 1,5k
3x diodes 1N4148
3x diodes zener 2,7v
3x led rouge
3x led verte

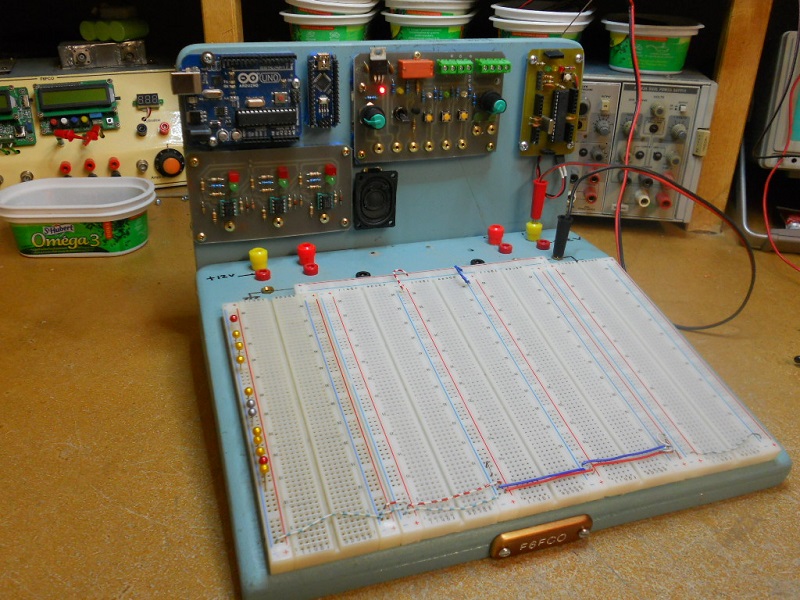

Le banc termine et fonctionnel, j'ai depuis rajoute un petit voltmetre digital pour visionner les variations de valeur des pins analogiques A0/A5. Une petite astuce bien pratique: utiliser des aiguilles de couturiere avec une boule a la place du chas, on peut les placer sur les breadboard pour immobiliser des composants ou des plaques (arduinos) et placer des points de mesure pour les grip-fils.

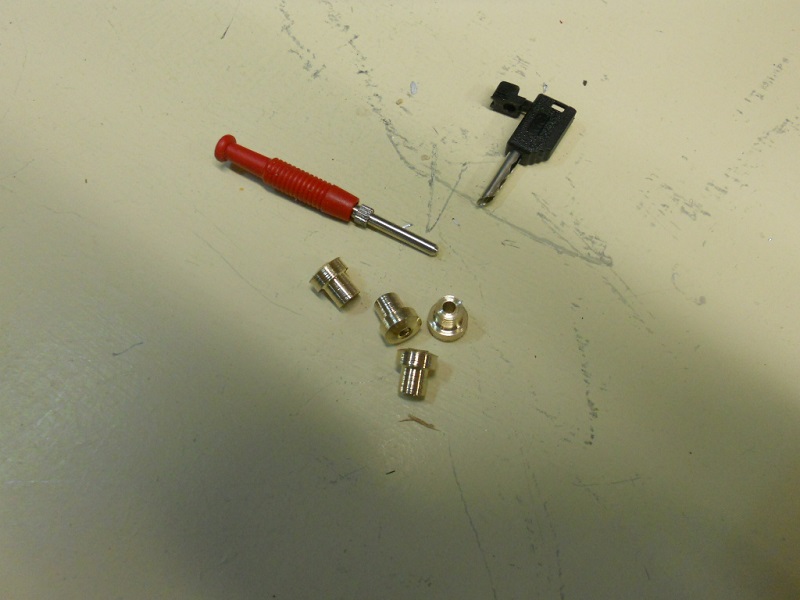

J'utilise des jack 2mm pour les cordons de liaison mais je n'avais pas de prises, j'en ai tournees dans du barreau laiton de 6mm.
Fichiers Eagle
amelio.sch
