Les broches chinoises ne me plaisent pas trop car elles n'ont pas de couple a basse vitesse, les broches professionnelles sont hors de portee de ma bourse. Il me reste le choix de la broche deportee, cette configuration me plait bien car elle me permettra de pouvoir faire des essais de differents moteurs sans tout casser et refaire.

Exceptionnellement j'ai commence par une etude 2D. Deux roulements coniques et un reglage de pre-contrainte avec une contre-vis. J'ai achete la tige ER2O sur Ebay.

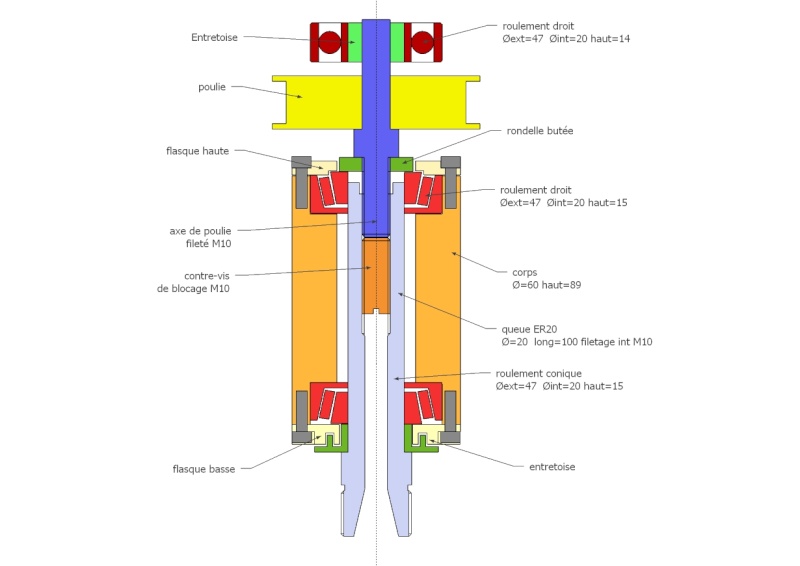

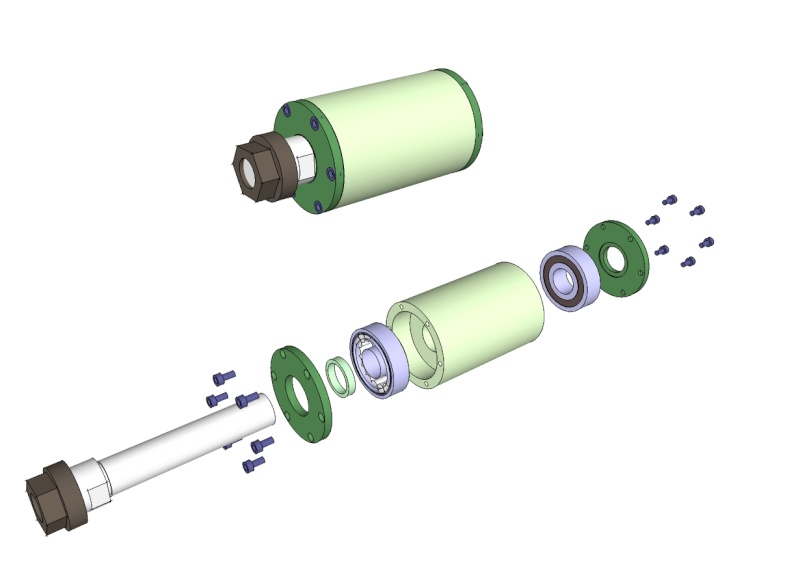

Eclate 3D pour voir le produit fini. Finalement j'ai abandonne le roulement droit du haut.

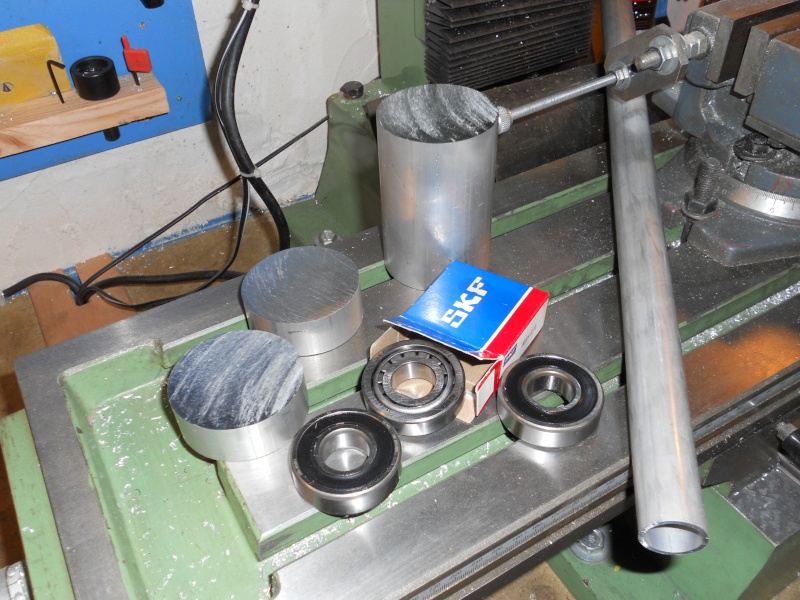

Reception du brut

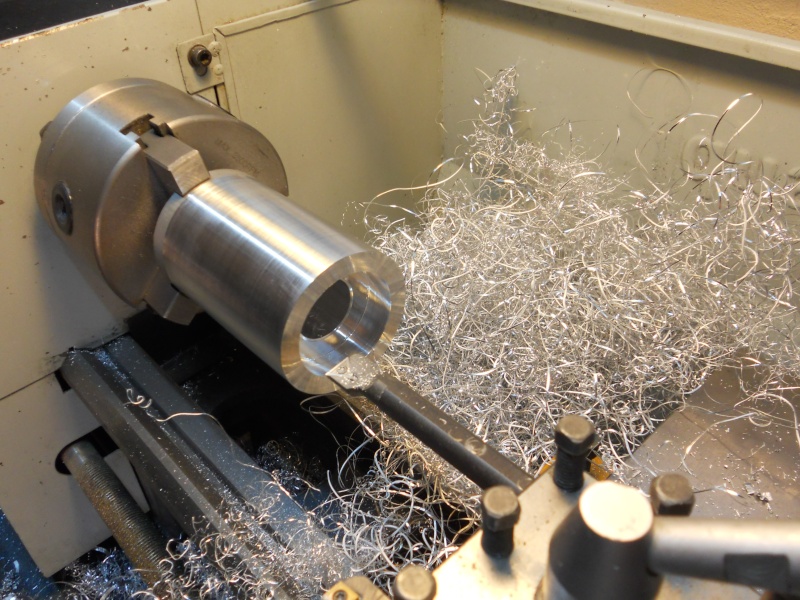

Et fabrication de copeaux.

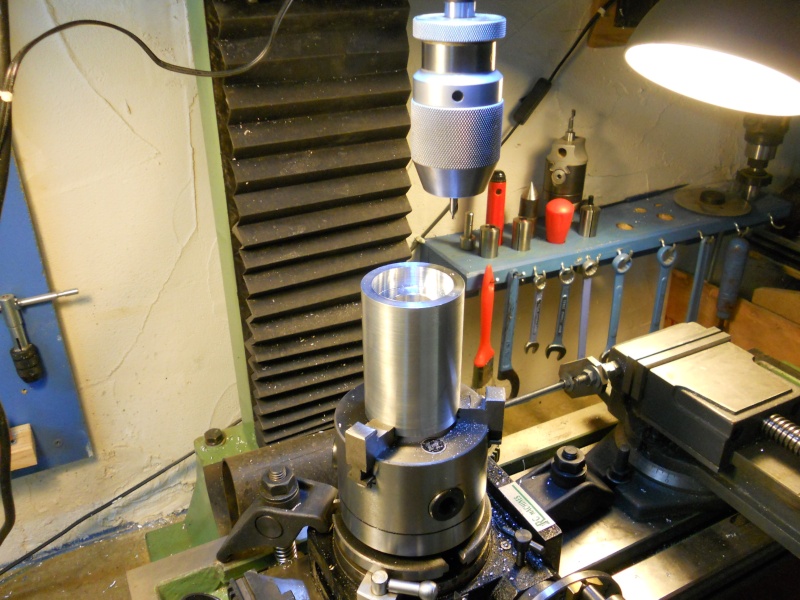

Percage des trous de fixation au diviseur.

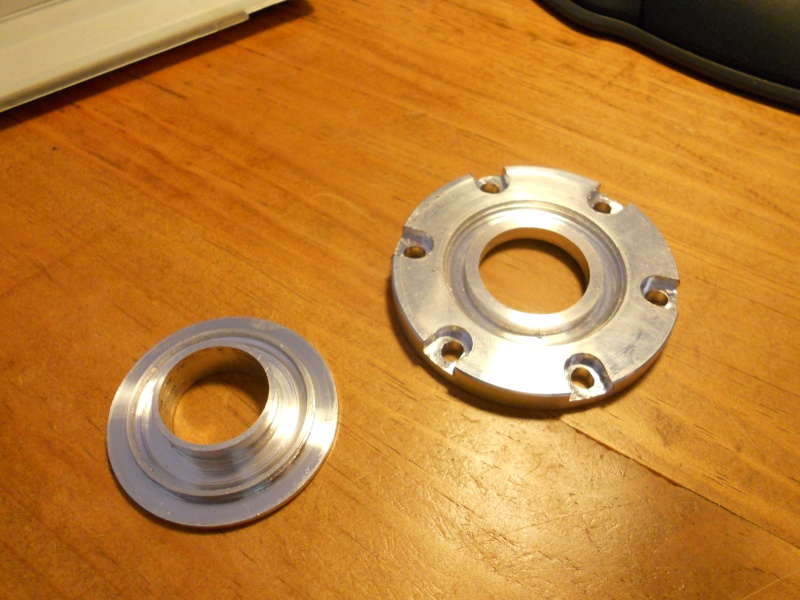

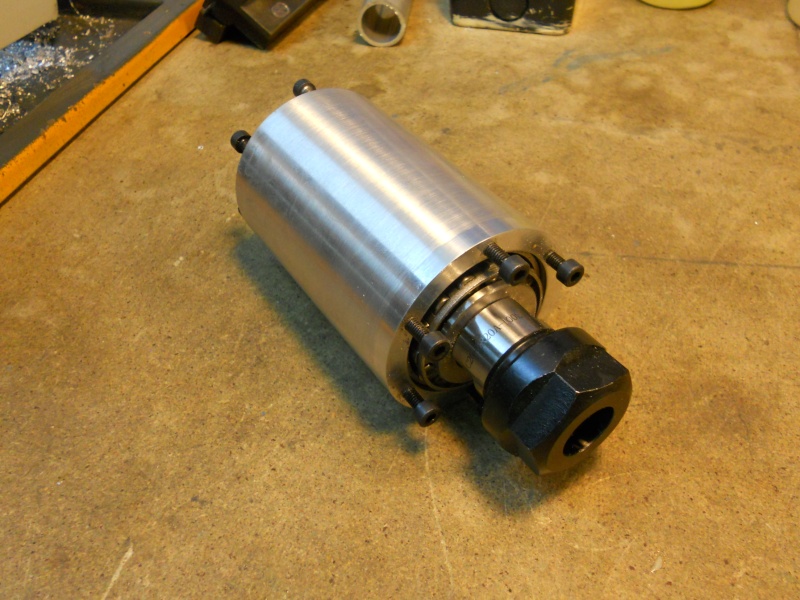

La broche sera equipee d'une flasque de protection pour bloquer les eventuels copeaux qui seraient tentes de rentrer dans la broche

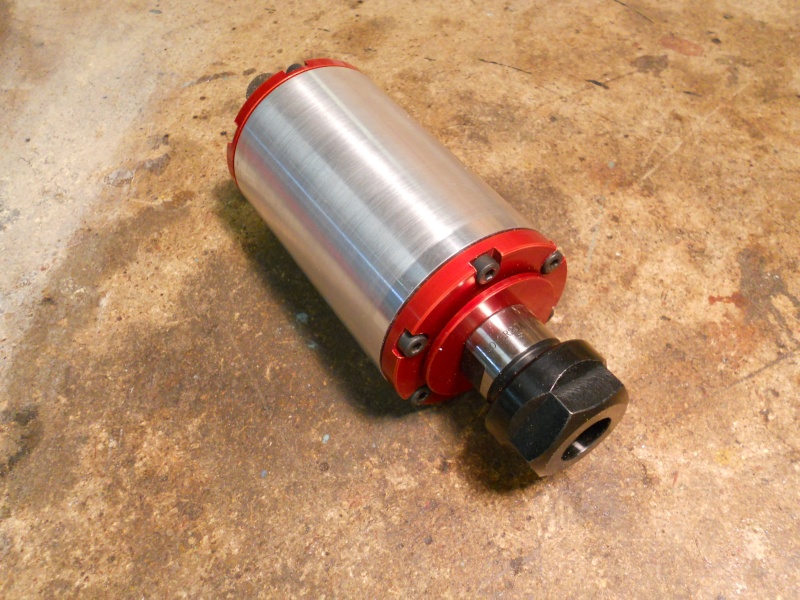

Rouge et noir ca pete bien je trouve.

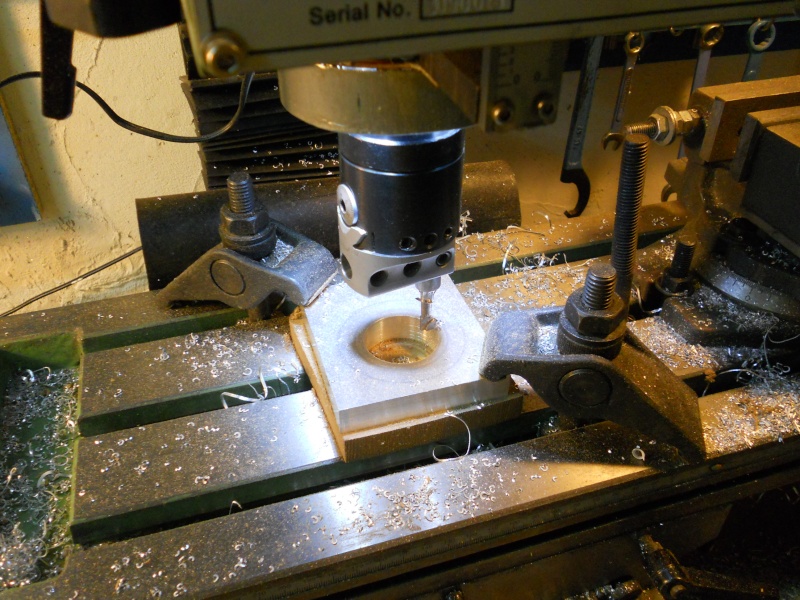

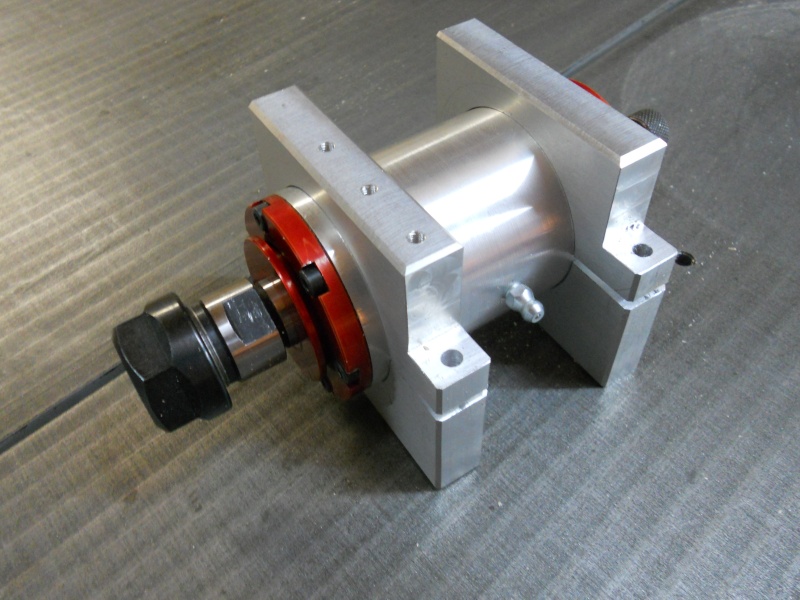

Usinage des brides de fixations.

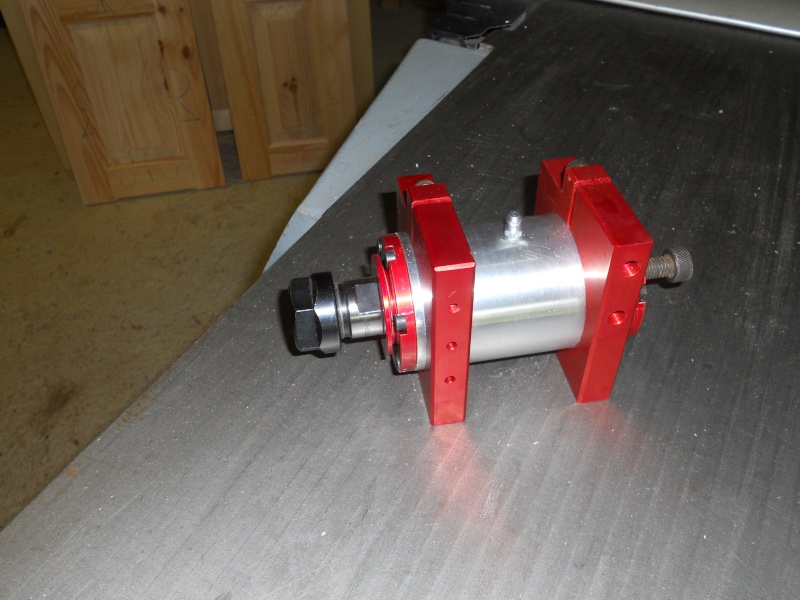

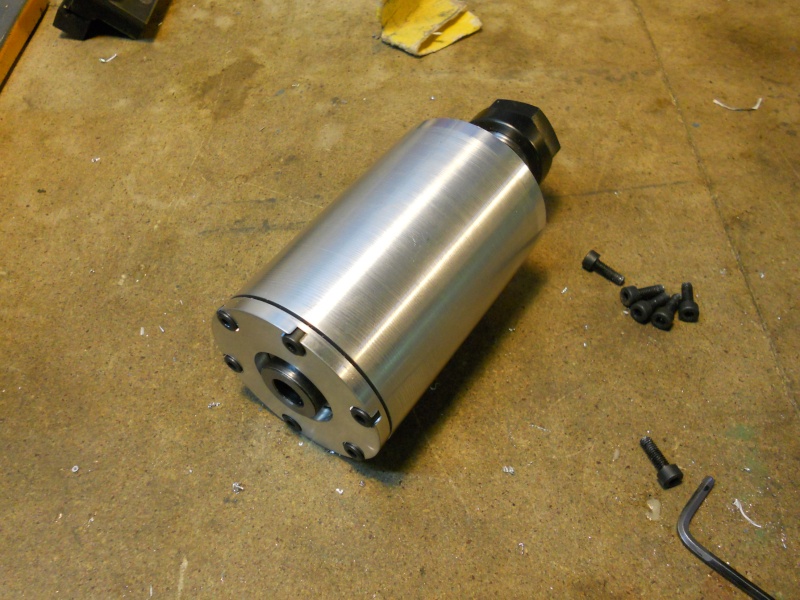

Et voila, quand on pense que ca vaut une fortune dans le commerce...

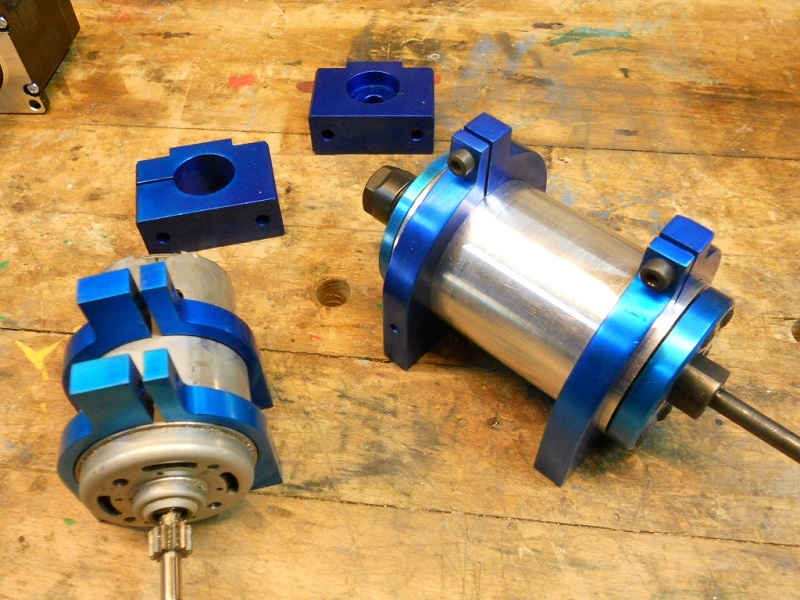

J'en ai par la suite fabriquee une autre plus petite pour equiper ma mini CNC Ch4rl0tt3
