Une piscine c'est bien sympa mais dans l'Aveyron on ne s'en sert que deux mois dans l'annee. On va essayer de repousser les limites avec le principe du tuyau noir chauffe par le soleil.

J'ai achete 50m de tuyau d'arrosage noir de 16mm de diametre qu'on trouve facilement dans les jardineries. Il sera roule en galette et fixe sur une planche, recouvert d'un plastique transparent pour beneficier de l'effet de serre. Dans un premier temps il faut calculer les dimensions de la plaque de bois qui va recevoir la galette. Pour cela j'ai cree une feuille de calcul sous Open-Office, on peut faire des simulations pour d'autres diametres de tuyau.

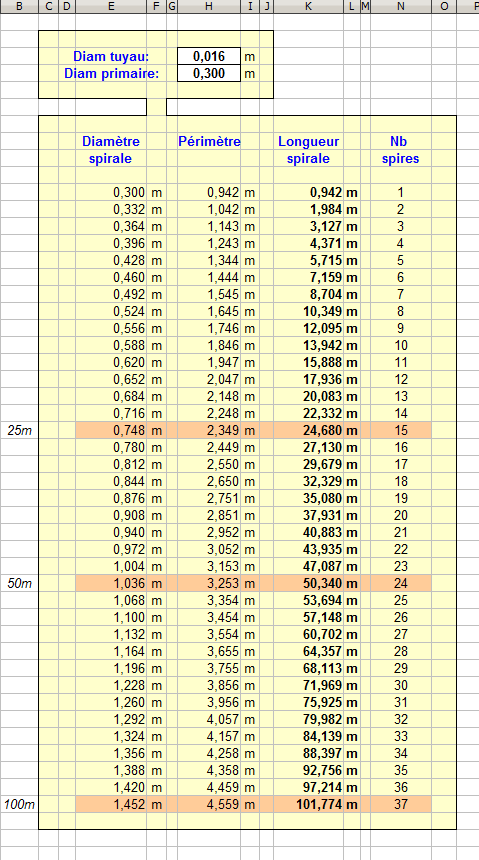

Donc pour 50m de tuyau on a 24 spires et un diametre de 1,036mm. Prevoir une plaque de 1,2mx1,2m pour avoir de la marge.
Petite verif avec une formule de calcul de spirale trouvee sur le net, ca colle. Re-verif du diametre final avec une formule de mon cru, au chouia pres ca colle aussi.

On se rend aussi compte que demarrer avec un cercle de depart central trop petit n'est pas vraiment avantageux, tant-mieux car sur un petit diametre le tuyau a tendance a se plier.
30cm ca parait bien.

Finalement tous ces beaux calculs n'auront servi a rien, impossible de trouver des plaques de plexy de plus de 1m de cote dans ma region, la plaque de bois fera donc 1mx1m et les spires supplementaires viendront se superposer sur celles de la premiere couche.

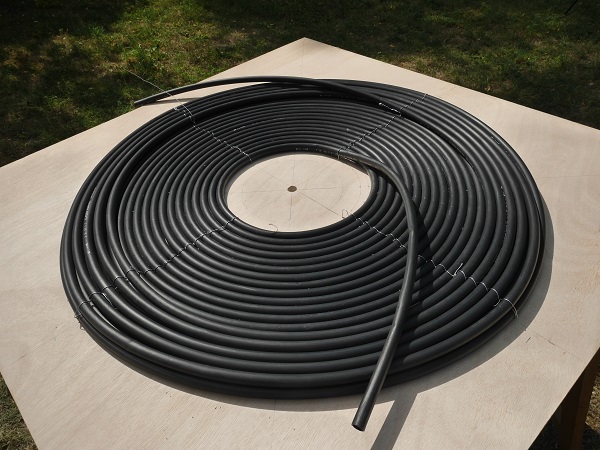

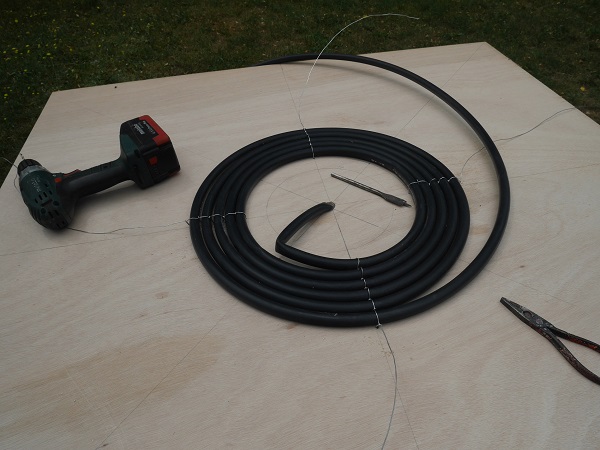

Enroulement du tuyau sur une plaque de CP de 15mm. Travail repetitif et fastidieux. Point de couture style machine a coudre mais avec du fil de fer, ampoule garantie au creux de l'index. J'ai travaille en plein soleil d'aout volontairement pour assouplir le tuyau, mesure de T° sur le plastique: 54°.

Finalement tous mes calculs n'auront pas servi a grand chose, j'ai limite la plaque a 1x1m car je n'arrive pas a trouver de plaques transparentes plus grandes que cette dimension. Les spires en trop sont disposees en deuxieme couche sur le premiere.

Peinture noire pour mieux capter la chaleur, j'y rajouterai des couches de lasure transparente en protection contre les intemperies.

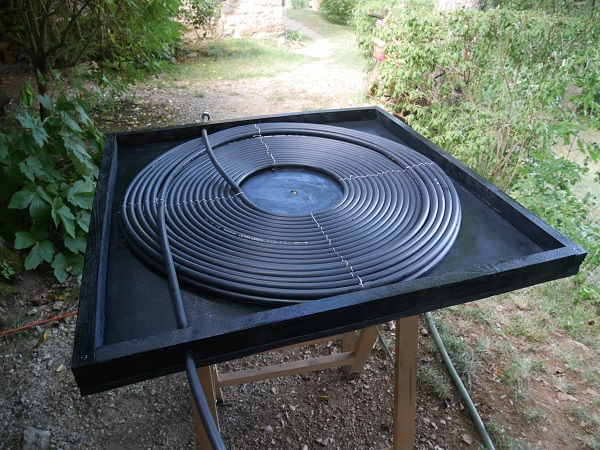

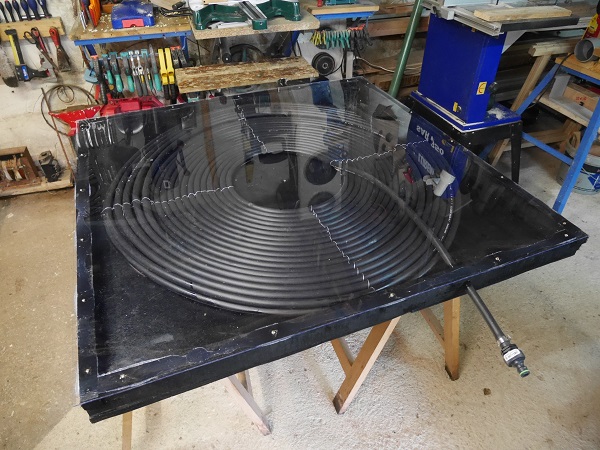

Recouvert d'une plaque de plexy, etancheite avec un joint silicone pour creer un effet de serre, garder la chaleur du soleil tout en protegeant du vent.

Premiers essais, le tout monte a blanc.

Le systeme est valide, ca fonctionne bien, je ne suis pas equipe pour mesurer la temperature immediate de l'eau mais on ne peut pas la toucher avec les doigts sans se bruler, donc au-dessus de 60°. Une fois que la pompe a ejecte la contenance du tuyau, soit les 10 litres calcules pour 50m l'eau se refroidit pour atteindre la T° de celle pompee dans la piscine. Deux facons de pallier a cet etat de chose:
- Soit on rajoute de la longueur de tuyau, 100 ou 150m pour qu'elle est le temps de chauffer pendant le transit. - Soit concevoir un circuit qui temporisera le fonctionnement de la pompe. N'ayant pas envie de couvrir mon petit terrain de galettes de tuyaux j'ai choisi la deuxieme solution. J'ai vu sur le net que certains utilisent des programmateurs, cette solution me satisfait moyen car le programmateur fera son boulot bêtement quelque soit l'ensoleillement, en plus ils ne sont generalement programmables que par sections de 15mn donc la pompe tournera pour rien pendant ce laps de temps. On peut choisir un programmateur digital plus onereux mais plus facilement programmable mais il ne tiendra pas compte non plus de la chaleur emmagasinee dans le tuyau.

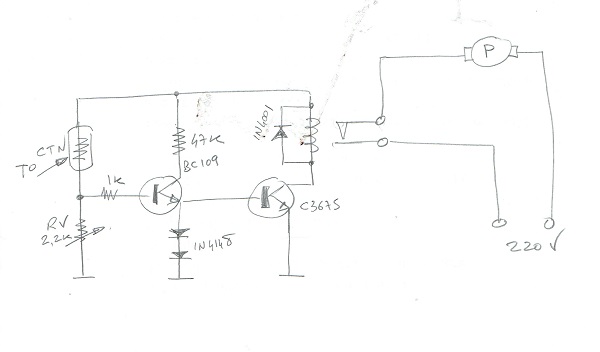

On peut faire mieux avec un petit systeme electronique dedie. J'en avais concu un qui me sert depuis quelques annees pour booster mon insert de cheminee, le schema va resservir pour cette application. Le circuit est fait avec ce que j'ai trouve dans mes fonds de tiroirs, les transistors etant montes en commutation ils ne sont pas critiques, le BC109 peut être remplace par un 2N2222, BC547, etc. le C3675 par n'importe quel autre NPN capable de commuter un petit relais 9V. La thermistance a ete recuperee dans une alim de PC, on les trouve generalement plaquees sur les radiateurs a l'interieur du boitier. Elle sera coincee sous le tuyau noir pour mesurer sa temperature. La resistance variable de 2,2k sert a ajuster le seuil de declenchement de la pompe suivant la T° mesuree. Choisir un relais dont les contacts peuvent tenir plusieurs amperes sous 220V.
Pour optimiser le systeme l'ideal est de pomper l'eau a une dizaine de cm de la surface (chauffee par la bâche) et de la reinjecter au fond de la piscine, ca occasionne un brassage eau chaude/eau tiede.

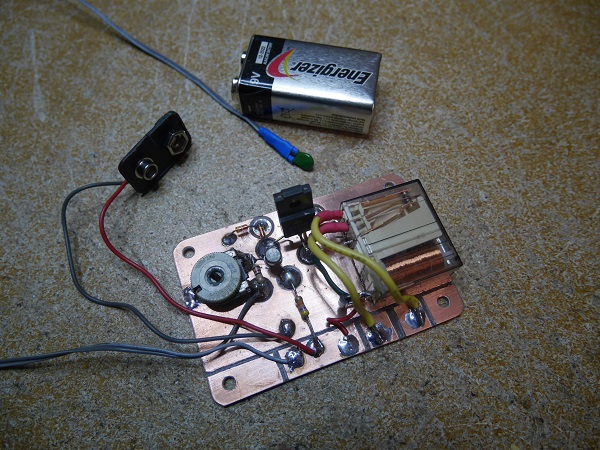

Je n'avais pas envie de sortir la grosse artillerie pour graver le circuit je l'ai fait en pseudo methode Manhattan. J'ai fraise les emplacements des pattes des composants en positionnant le cote cuivre dessus.

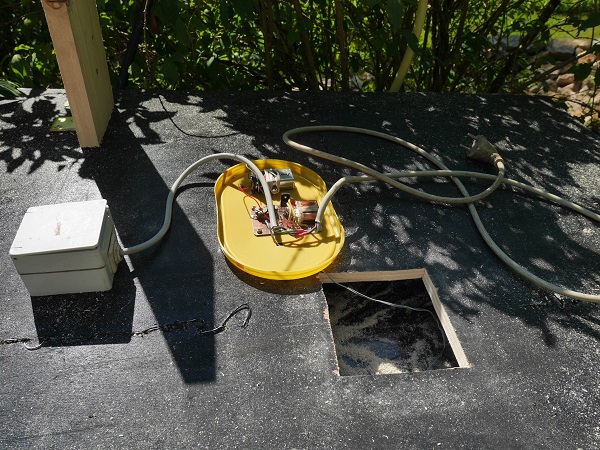

Le circuit fixe sous la plaque, il commande l'alimentation secteur de la pompe. J'ai fais les essais avec une pile de 9v que j'ai remplacee ensuite par une petite alim 9v moulee, type chargeur d'appareils electroniques.
