" Si tu ne trouves pas ce dont tu as besoin, fabrique-le. "
(Ce con de Fucius)
J'ai besoin de CV, ces composants largement utilises dans les postes radiodiffusion de nos grands-parents sont devenus de nos jours des antiquites de plus en plus rares. On en trouve encore quelques-uns mais souvent depareilles et rarement a la valeur
souhaitee, bien qu'on arrive toujours a faire quelque chose avec en bidouillant, ôter des lamelles, capas en serie ou parallele, etc. Le but ici est de pouvoir en construire de facon reproductible avec les moyens dont je dispose a l'atelier et pile a la valeur souhaitee.
Il est actuellement plus simple de faire nos VFO et autres oscillateurs avec des varicaps ou modules DDS, mais construire du materiel radio a l'ancienne et l'utiliser ensuite sur les ondes est passionnant et tres valorisant, c'est une autre facon de
pratiquer la radio. J'ai parcouru le net a la recherche d'infos mais pas trouve grand-chose de probant, quelques realisations, pas beaucoup de cotes et souvent des CV surdimensionnes destines a des boites de couplage QRO. La course a l'armement n'etant pas
mon trip, je trafique avec une trentaine de watts et comme ca fonctionne tres bien comme cela, je n'ai pas besoin de plus. Je construirai peut-être un jour un PA d'une centaine de watts, plus pour le plaisir de la bidouille que
par besoin.
Je prevois de construire des CV de taille modeste, ce qui ajoute a la difficulte, etant plus facile de tailler de grandes lames que des petites, heureusement je suis assez bien equipe et ca ne devrait pas poser trop de
problemes.
J'aurai aime trouver de quoi calculer la surface des lames, j'ai bien trouve un petit soft mais apres quelques essais les calculs ne semblaient pas correspondre a la realite. Finalement j'ai pris un CV de BCL comme exemple,
comme je n'aime pas copier j'ai pris neanmoins quelques libertes avec les dimensions.
------------------------------------------------------------------------------- Etude -------------------------------------------------------------------------------
Quelques constatations:
- Lames ouvertes, capacite minimum.
- Lames fermees, capacite maximum.
- La capacite augmente avec le nombre de lames.
- La capacite diminue en augmentant l'espace inter-lames.
- Ces CV pouvant être destines a la construction de VFO, pas de place pour l'a peu-pres. Un soin particulier sera donne au mecanisme, il devra être precis
et rigide de facon a ce qu'il ne change pas de valeur une fois regle, je prevois un axe monte sur bille avec reglage de durete et des paliers laiton.
- La plus grosse difficulte de la construction sera le contact electrique avec les lames mobiles.

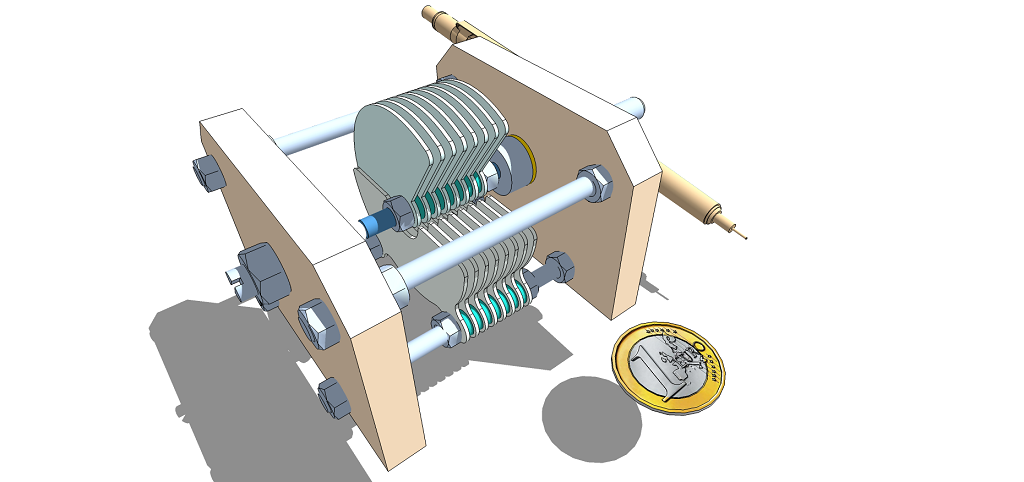

La piece et le stylo donnent une idee des dimensions du CV, la profondeur pouvant varier suivant la valeur dependant du nombre de lames. Sur cette simulation l'inter-lame est de 1.6mm, ce devrait être suffisant pour realiser des boites d'antennes QRP jusqu'a une trentaine de watts.

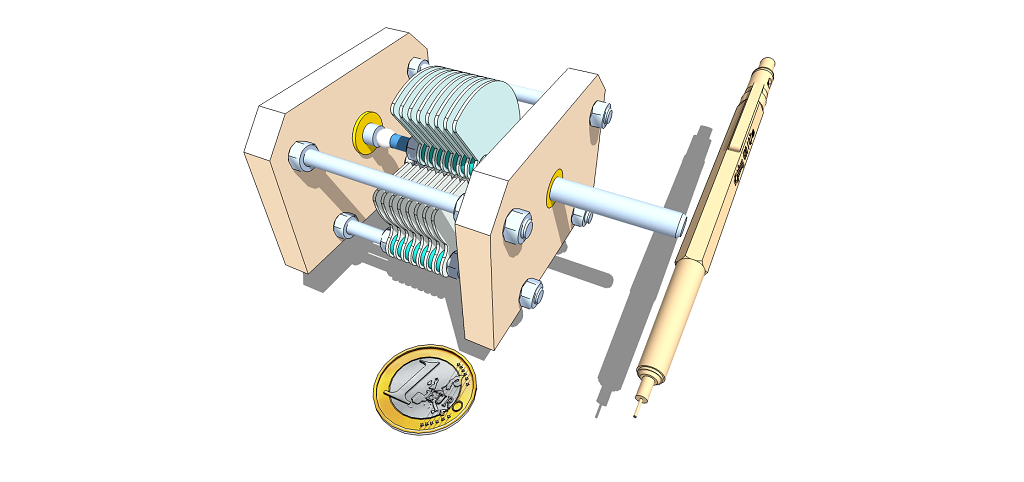

Axe monte sur bille et reglage de la durete de la rotation sur l'arriere.
------------------------------------------------------------------------------- Usinage -------------------------------------------------------------------------------

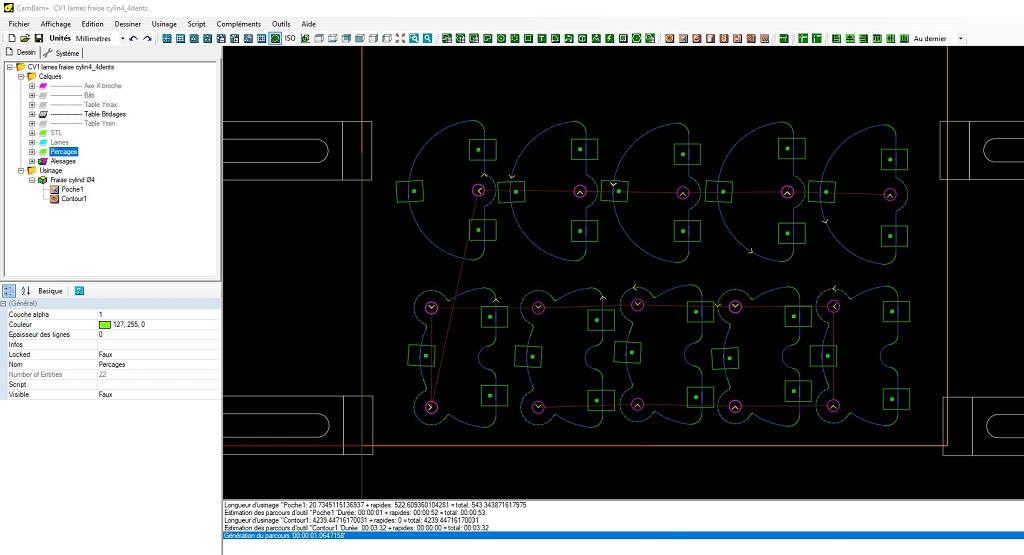

Les lames seront taillees sur ma grosse cnc T1T1N3. Reglage des parcours d'outil.

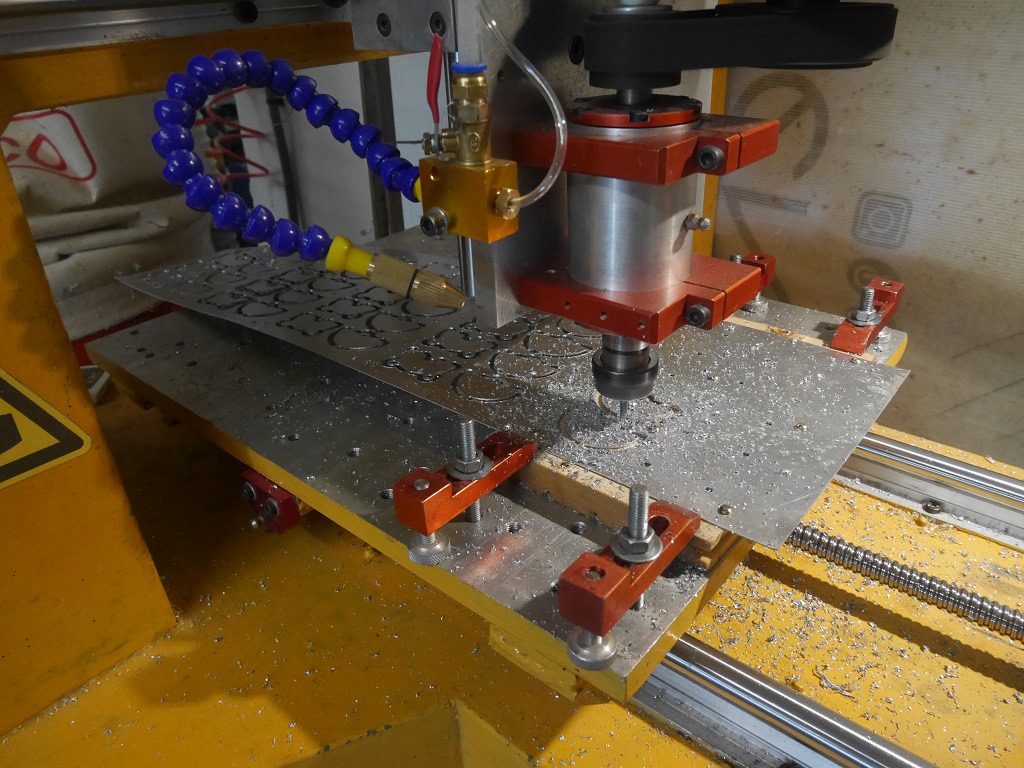

Je pensais que ce serait une simple formalite mais finalement ca a ete un vrai combat de rue. J'avais achete pour ce projet une plaque d'alu de 8 dixiemes d'epais en GSB, plaque qui s'avere être une vraie cochonnerie, de la guimauve qui colle aux dents de l'outil. La fraise repoussait plus le metal qu'elle ne le coupait et il m'a fallu arreter 100 fois l'usinage en cours pour nettoyer les dents de l'outil de l'amas de matiere fondue sous peine de casse. Loi de Murphy oblige je n'ai pas pu refroidir l'usinage avec la microlub, le pressostat de mon compresseur vient de tomber en panne. Je m'en suis sorti en arrosant abondamment au petrole avec un pinceau et en prenant des passes de seulement 2/10eme avec une fraise 2 dents.

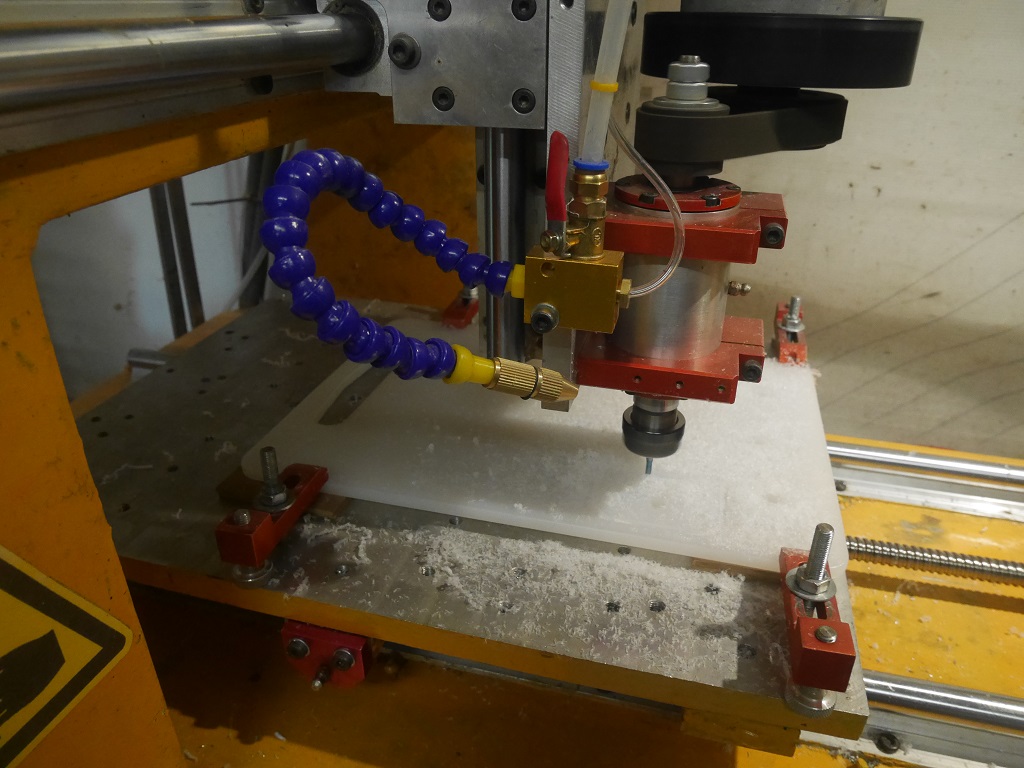

Usinage des flasques avant et arriere dans une plaque a decouper de cuisine.

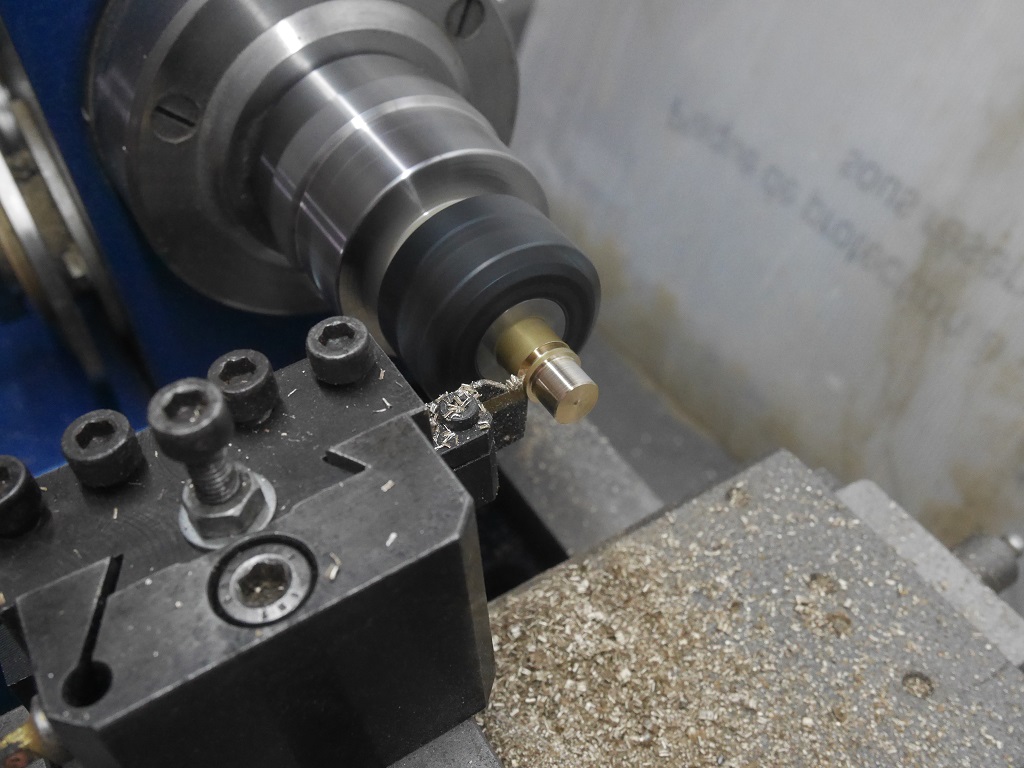

Usinage des paliers en laiton.

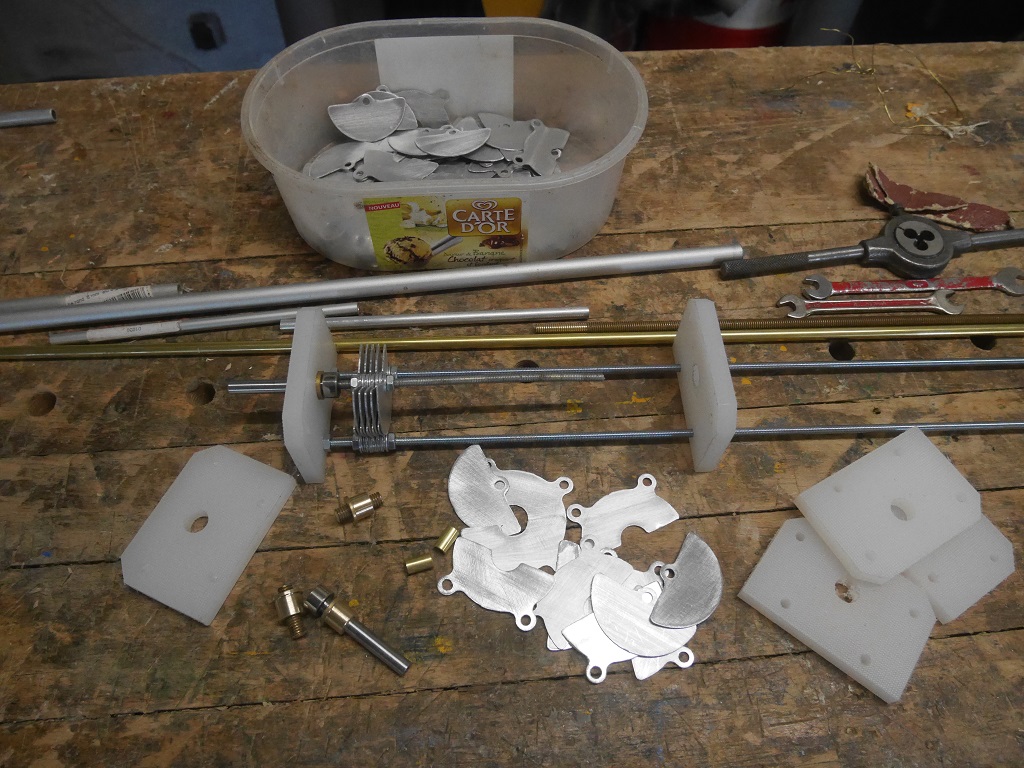

On ne dirait pas comme ca mais c'est de l'electronique.

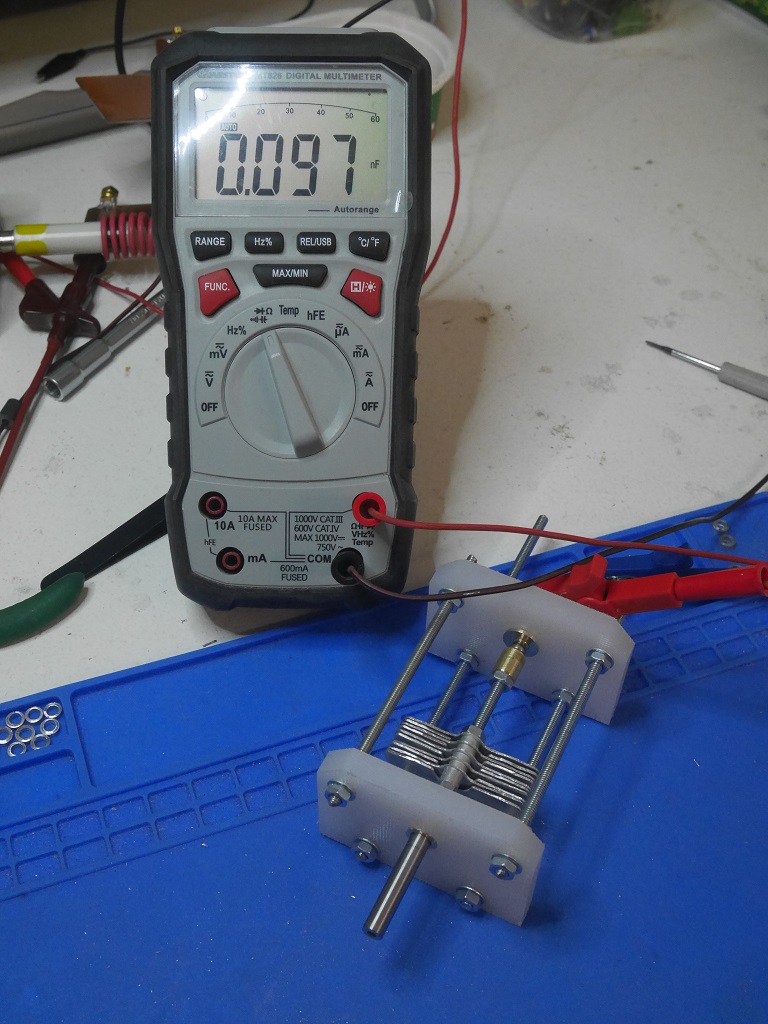

Premier essai, voulant faire le plus compact possible j'ai d'abord tourne des entretoises de 1.6mm mais c'est trop delicat de garder un isolement entre les lames, avec 4/10e mm d'interlame ca touchait toujours quelque part. Deuxieme essai avec des entretoises de 2mm, ce qui fait un interlame de 0.6mm ca marche au poil, test avec 5 lames mobiles et 5 fixes le CV fait 97pf ferme, il suffit de faire une regle de trois pour calculer le nombre de cages et obtenir la valeur souhaitee. Le prototype est fonctionnel mais il y a quelques petites choses a optimiser pour gagner sur les dimensions.

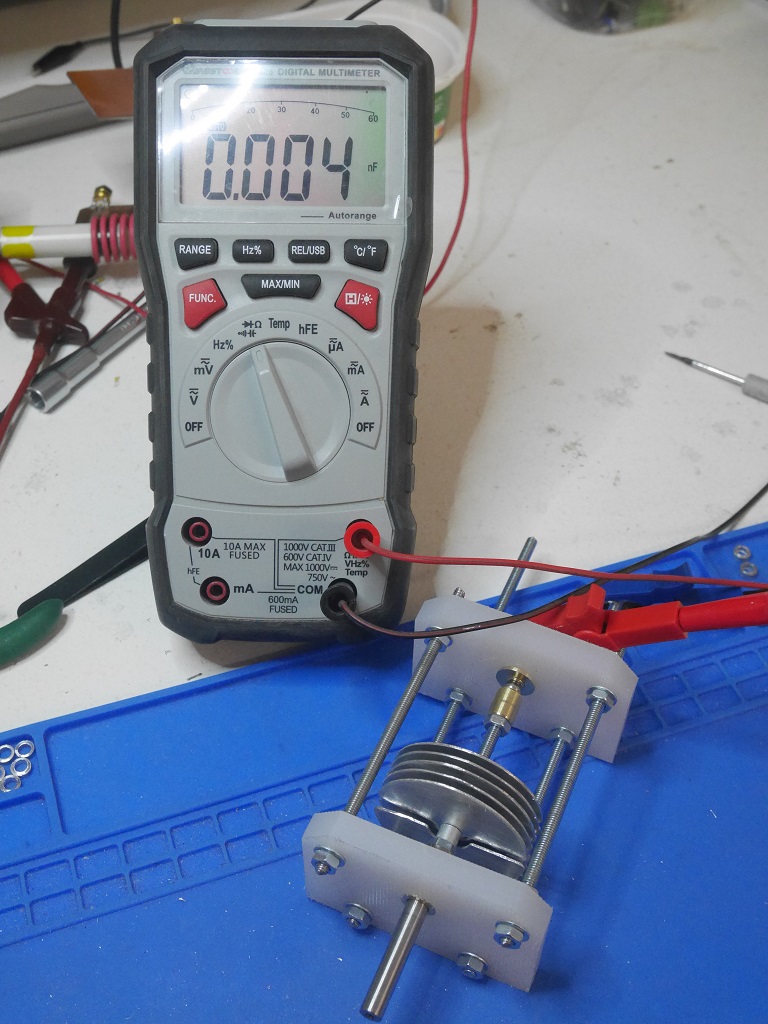

4pf completement ouvert.
Il reste a realiser le contact curseur sur l'axe des lames mobiles. Le cylindre laiton qui supporte la bille est prevu aussi pour cela. J'aurai pu placer une cosse en bout d'arbre mais dans ce cas il y aurait eu risque de mauvais contact au niveau de la bille qui sera necessairement huilee pour un fonctionnement doux, l'option du palier de contact regle ce probleme. Je peux ainsi placer une cosse sur une des tiges filetee laterales.
Ce projet est une reussite et m'ouvre de nouveaux horizons, j'avais pas mal d'idees de realisations, pas que des boites de couplage mais je butais toujours sur des valeurs de CV introuvables et surtout appariables, il est de plus en plus difficile de denicher deux CV identiques.
Desormais je pourrai les fabriquer sur mesures a la demande. J'ai justement un projet de boite d'antenne automatique pilotee par PIC, pour l'instant ma levy est a terre en train d'être rallongee a 2x80m, des qu'elle sera
remontee je mesurerai les valeurs des CV sur les bons reglages et je pourrai me lancer dans la realisation d'une boite de couplage F3LG automatique, commande des CV par moteurs pas a pas, troncons de self commutables,
analyse de la puissance emise et retour et reglage des elements gere par PIC.
Avec les 1mm d'interlame je pense que ca devrait passer avec mes 30 watts HF maxi en emission, j'ai pris soin de ne pas faire d'angles vifs sur les lames. Sinon je tournerai des entretoises un peu plus larges, dans ce cas il faudra revoir le nombre de lames
car la capacite aura diminue.
Boite qui sera full home-made grâce a ces CV maison, même si c'est fait avec des moyens modernes ca rejoint l'esprit OM de nos anciens, le but recherche.
# MCBDLS #

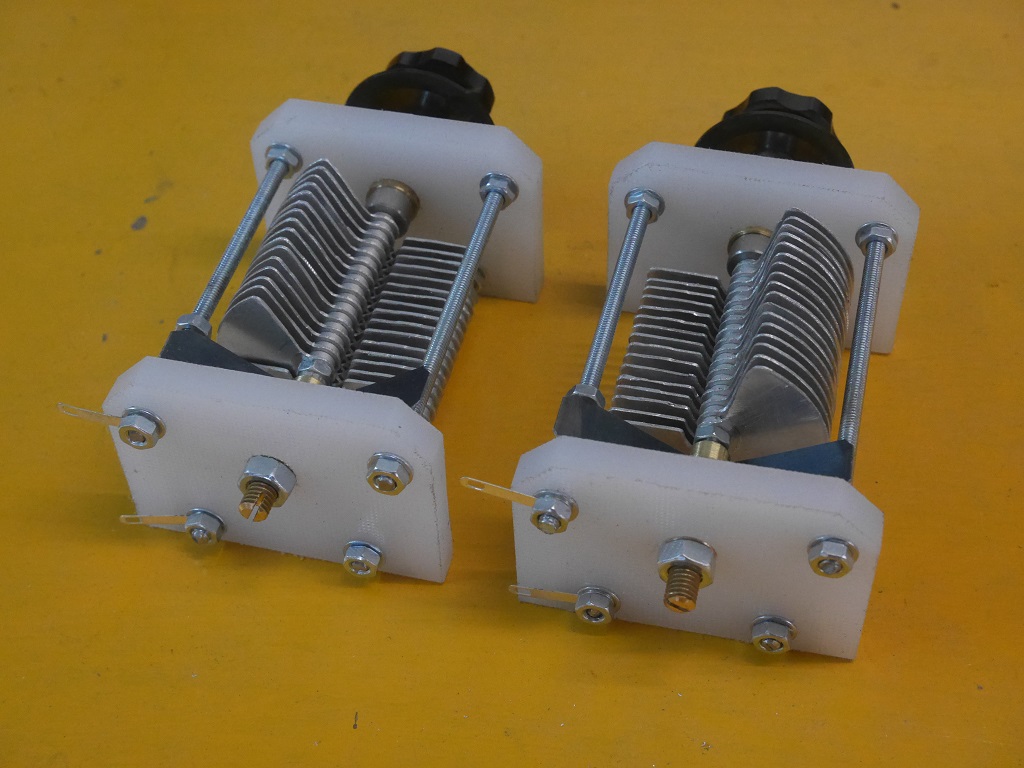

Le debut de ma future boite d'antenne auto, 343pf et 352pf. Le crayon donne une idee de la taille.
Vue arriere et reglage de la durete de rotation.
Fichiers .stl du CV
