Apres avoir construit un separateur de copeaux Thien qui fonctionne tres bien, le PVC qui fonctionne moyen je teste un systeme conique en bois. Juste parce que j'avais envie de tester et aussi parce que j'avais envie de faire du bois :D.
Comme les autres construit avec des trucs qui traînent dans l'atelier et toujours le même fond de bidon.

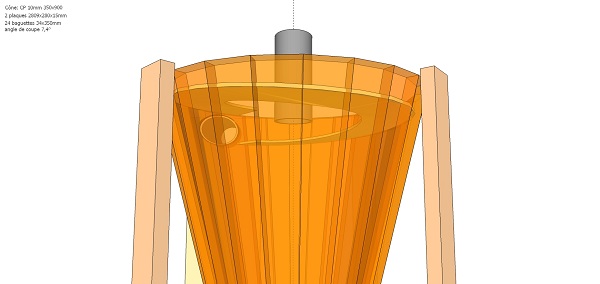

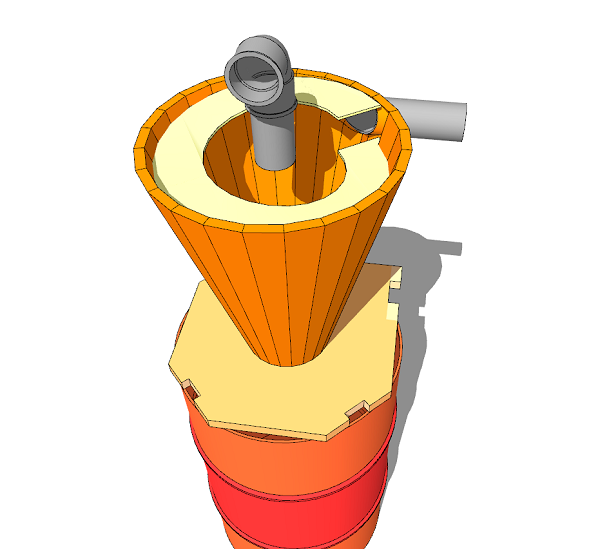

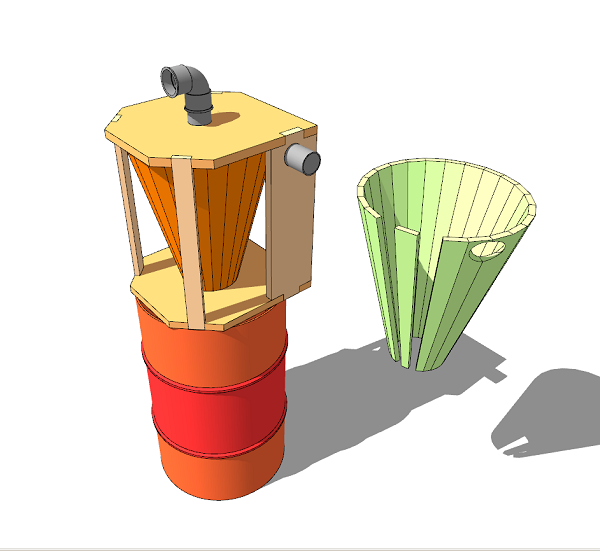

Le cône comportera 24 bandes coniques assemblees/collees. Un peu de 3D pour savoir ou on met les pieds, petits calculs pour les angles de coupe, confortes par la 3D: 7,5°.

Je compte lui ajouter une spirale sensee ameliorer le flux des copeaux en le guidant pour tangenter le bord du cône et les empêcher de remonter avec l'air "propre" vers l'aspirateur.

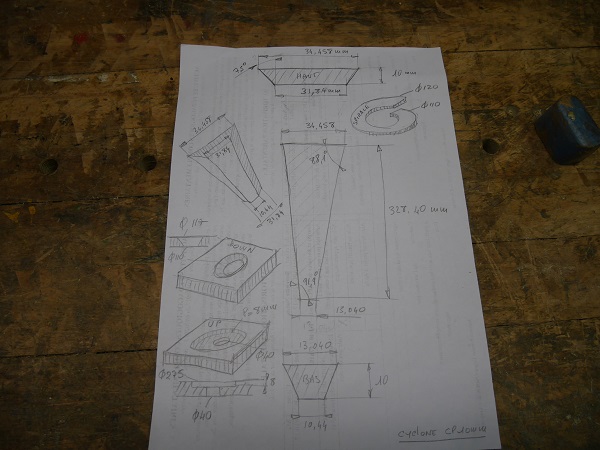

Flemme de demarrer l'imprimante, petit croquis rapide sur feuille volante avant d'aller a l'atelier.

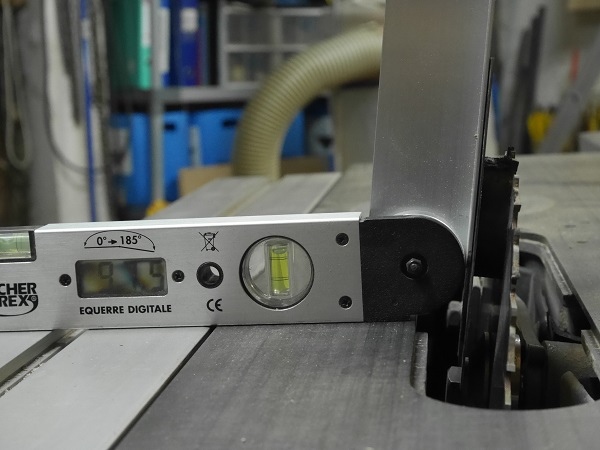

Reglage de l'angle de coupe a 97,5° (90+7,5)

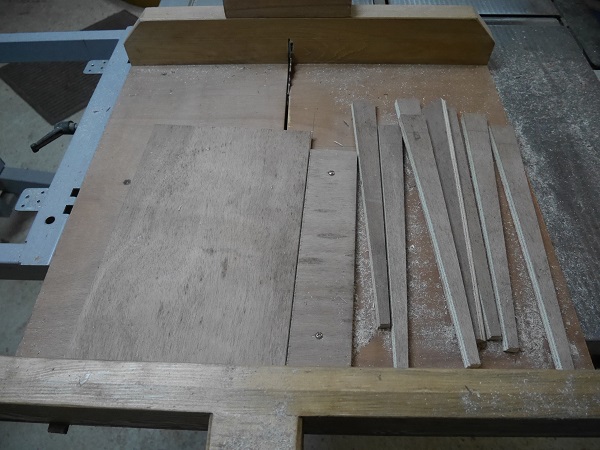

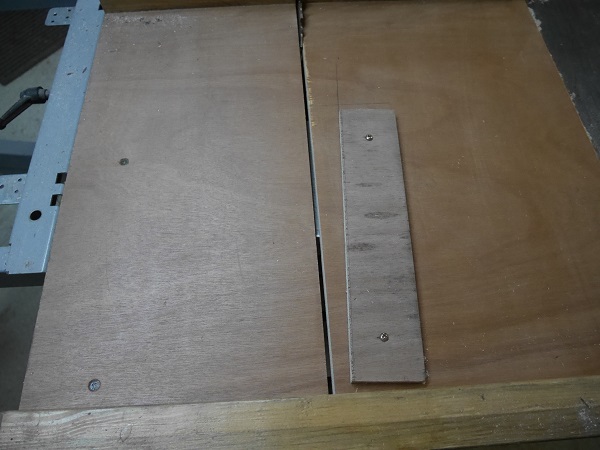

Montage de sciage pour couper les languettes en serie, il est imperatif qu'elles soient toutes identiques.

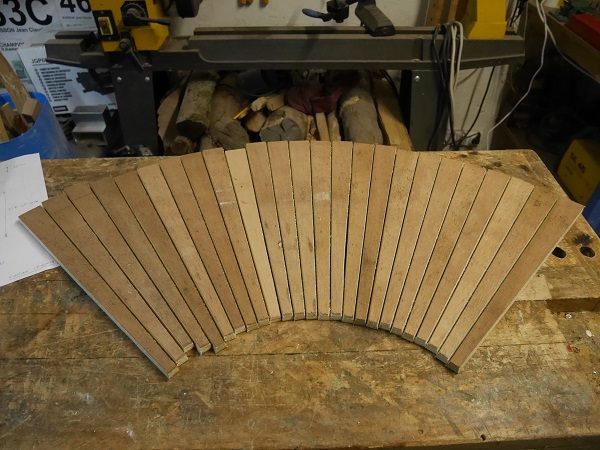

Serie de 24.

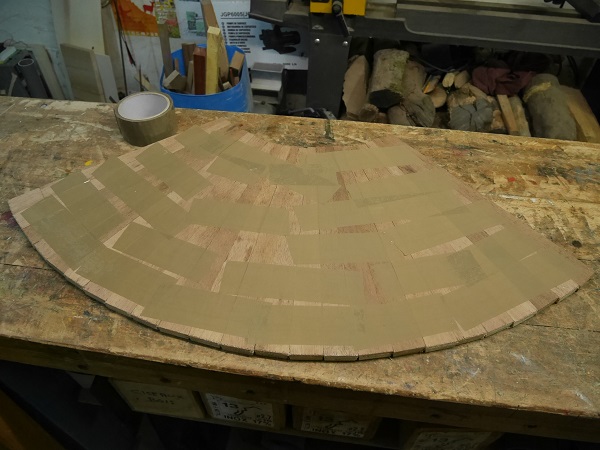

Les 24 languettes sont assemblees par du papier collant sur leur dos, chaque champ est enduit de colle a bois.

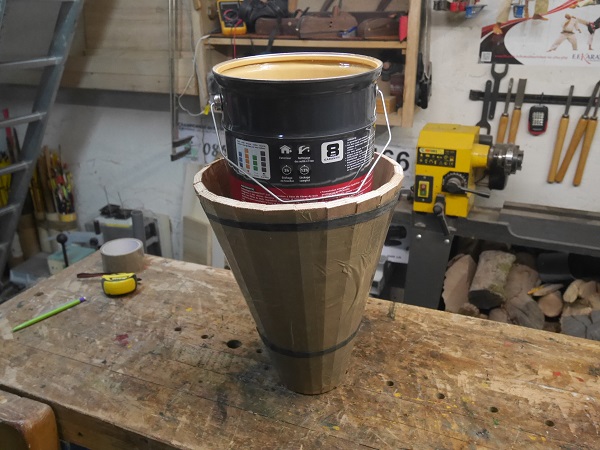

Assemblage avec deux bandes elastiques decoupees dans une vieille chambre a air de moto. La concentricite est assuree par un bidon pose a l'interieur. J'ai d'abord pense a usiner une rondelle haute et une basse a la CNC qui auraient servies d'ecarteurs mais je ne voulais pas m'embêter pour un seul cône.

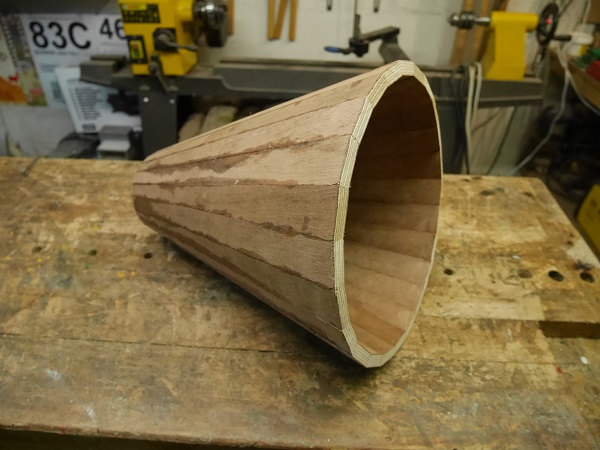

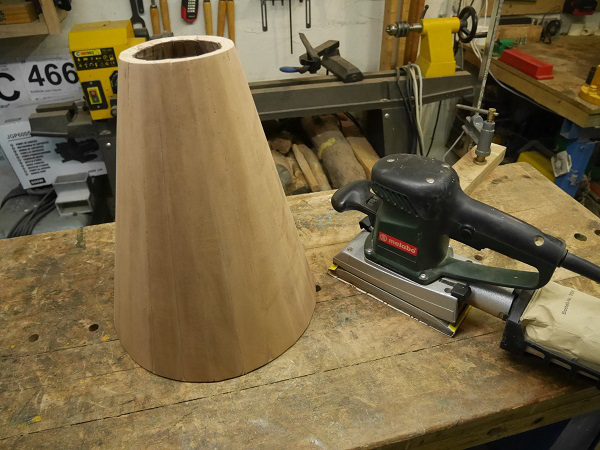

Cône demoule et ponce, l'interieur n'est pas tres pratique a poncer il a ete fait grossierement au papier de verre.

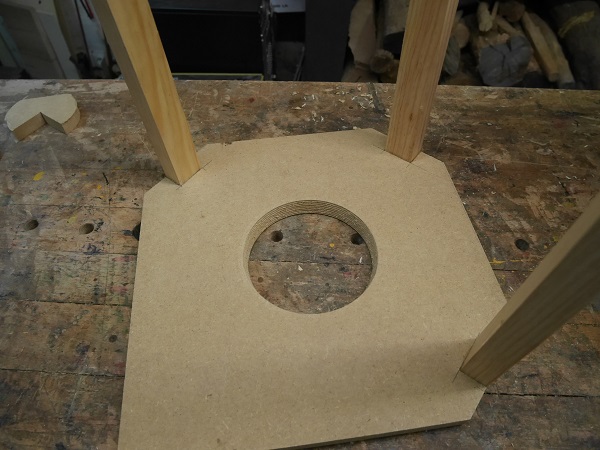

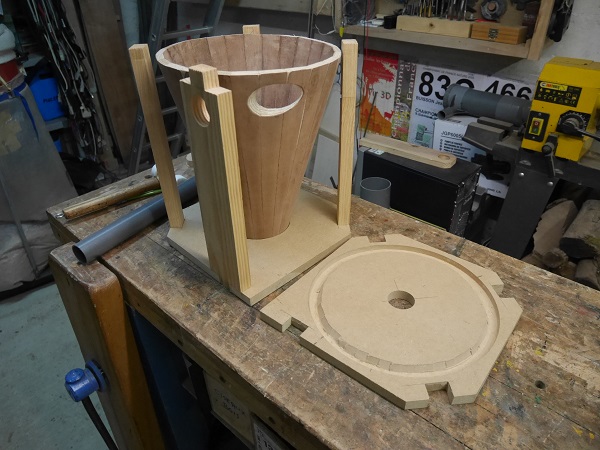

Les flasques ont ete usinees a la CNC, les deux ameliorent le maintien du cône, la haute a l'aide d'une rainure, la basse par un trou tronconique.

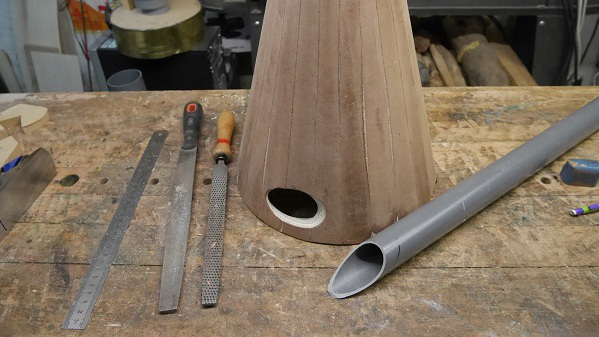

Les tuyaux d'arrivee et de depart sont en Ø40, taille de ceux de mon aspirateur.

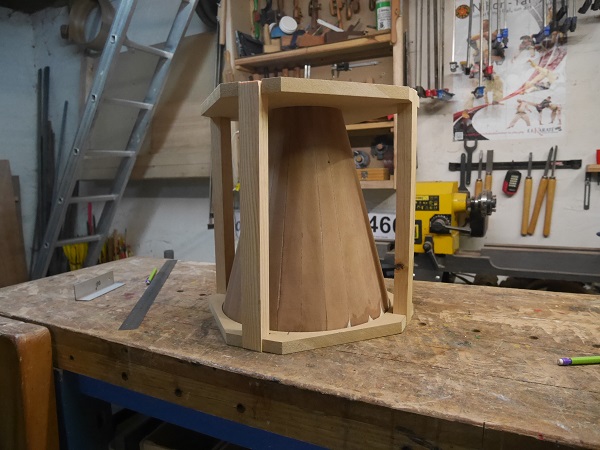

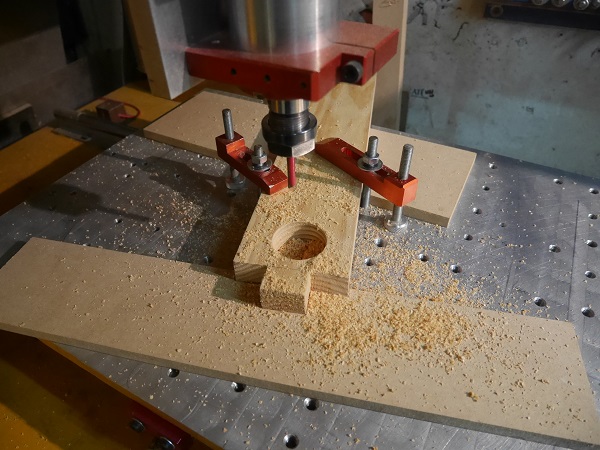

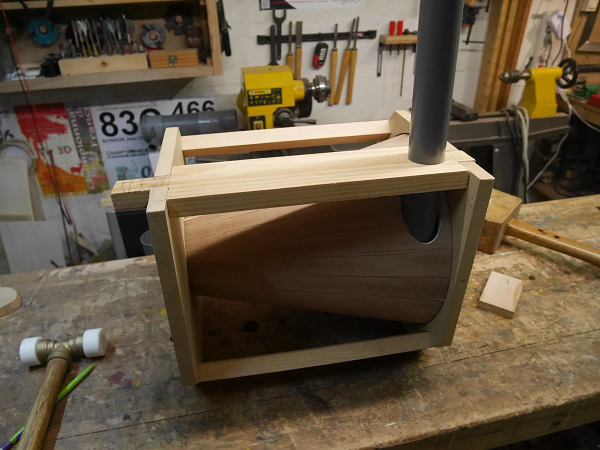

Usinage d'un support de maintien.

Tous les assemblages seront jointes a la silicone.

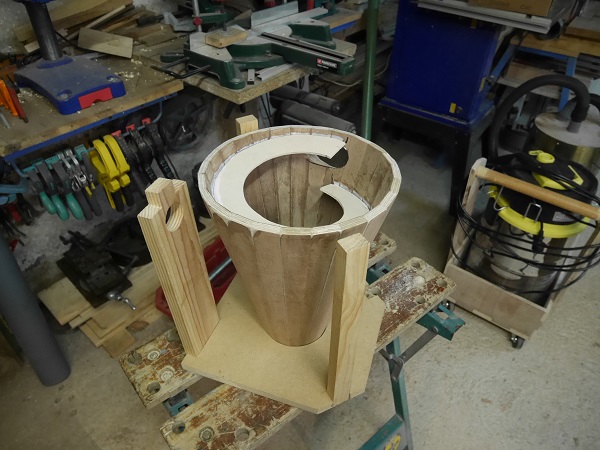

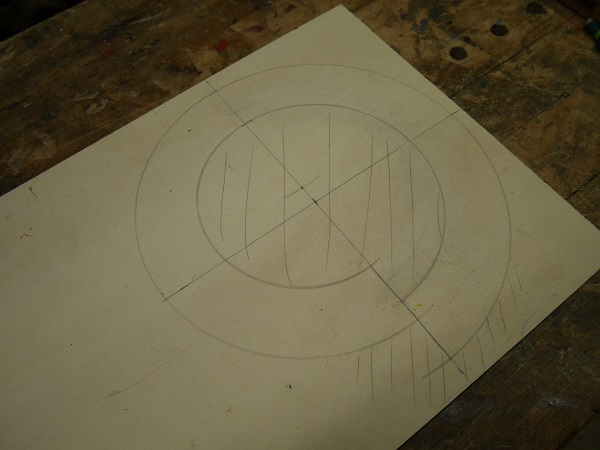

Tracage de la spirale sur du CP 3mm, elle a ete calculee pour demarrer au-dessus de l'orifice d'arrivee des copeaux et finir en-dessous.

Systeme cyclone termine.
