En cas de disfonctionnement d'une CNC on a parfois besoin de verifier les signaux transitant par l'interface DB25 pour lever le doute. Certaines cartes comme la carte drivers CNC rouge TB6560 par exemple ne permet pas l'acces a ces signaux. Pour les retrouver on est oblige de bricoler en mesurant sur les entrees des optocoupleurs, ce qui n'est pas tres pratique. Cette carte intercalee entre le PC et la carte cible permet une mesure confortable sur toutes les pins de la DB25 en fonctionnement et visualiser le transit des signaux.

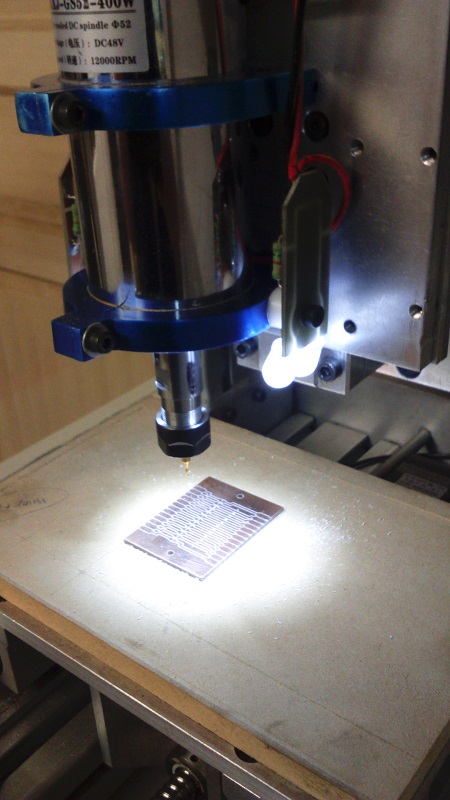

Circuit imprime double-face qui necessite une gravure par retournement.
La carte terminee a intercaler entre le PC et l'electronique de la CNC, grand confort pour clipser une sonde d'oscilloscope.
