Je poss�dais un Dipm�tre Heathkit HD-1250 que j'avais mont� en kit quand j'�tais jeune radioamateur. Je n'en n'ai jamais �t� vraiment satisfait, trop sensible il "dippait" un peu trop facilement hors fr�quence de travail, trop de dips tue l'information et je n'�tais jamais vraiment certain de ce qu'il indiquait, d'autre part les plages de travail de chaque self �taient trop �tal�es ce qui diminuait sa pr�cision. Et pour finir le vernier s�rigraphi� n'�tais pas pr�cis, si je l'�talonnait correctement par exemple pour le 80m, les fr�quences amateur pour le 40m se lisaient entre 6 et 7Mhz. Je m'en servais n�anmoins, avec l'habitude javais des points de rep�res, je savais que le 7012Khz correspondait � 6100Khz sur le vernier.
Bref, ce dipm�tre vient de rendre l'�me et est ind�pannable, la pile de 9v � coul� � l'int�rieur et a tout pollu�, malheureusement le beau CV aussi.
Donc j'en construis un nouveau. Avec de la r�cup. Je vais essayer de faire mieux que l'ancien ce qui ne sera pas un luxe.

Pourquoi le terme ronflant "Dip-m�tre de pr�cision" ?
Mon HEATHKIT n'�tait pas pr�cis et c'est normal: le vernier fabriqu� et s�rigraphi� en s�rie alors que chaque composants de tous les dip-m�tres sortis de chez HEATHKIT ont des tol�rances diff�rentes (on n'est pas l� dans du militaire). Ajoutons � cela la v�tustet� et les composants qui changent de caract�ristiques avec le vieillissemen, la grande plage d'excursion en fr�quence pour chaque self, ex: celle du 40m couvre de 6,3 � 13Mhz. Comment aurait-il pu �tre pr�cis ? Les connaisseurs savent qu'un dip-m�tre est tout sauf pr�cis, je vais tenter d'am�liorer au maximum certains des d�fauts �nonc�s ci-dessus. c'est moi qui ferait le marquage du vernier d'apr�s mesures au fr�quencem�tre. La plage d e travail de chaque self sera limit�e � 1Mhz maximum pour r�duire l'excursion en fr�quence et am�liorer la lecture du vernier. Ce dip-m�tre sera sp�cialis� bandes amateurs. Evidemment si une plage tr�s restreinte peut �tre une grande qualit� pour sa pr�cision elle est aussi un grand d�faut si on est hors fr�quence. Dans ce dernier cas soit on fabrique un grand nombre de selfs et il en faudra beaucoup pour couvrir la bande HF, soit on construit un autre dipm�tre avec des caract�ristiques "plus larges". Je pense que pour �tre bien �quip� il faut poss�der un dip-m�tre lambda � large couverture et un plus pr�cis. C'est ce que je pense faire, tout en rajoutant quelques selfs home-made � celui-ci.

Autre point important, comme je poss�de les tr�s belles selfs Heatkit de mon ancien appareil qui sont de tr�s bonne facture, je compte les utiliser sur le nouveau. Donc l'enfichage des selfs se fera sur une prise RCA, et il faudra adapter l'oscillateur pour qu'il travaille sur les bonnes fr�quences avec ces selfs commerciales. Il va �galement falloir utiliser un montage avec selfs sans prises interm�diaires.

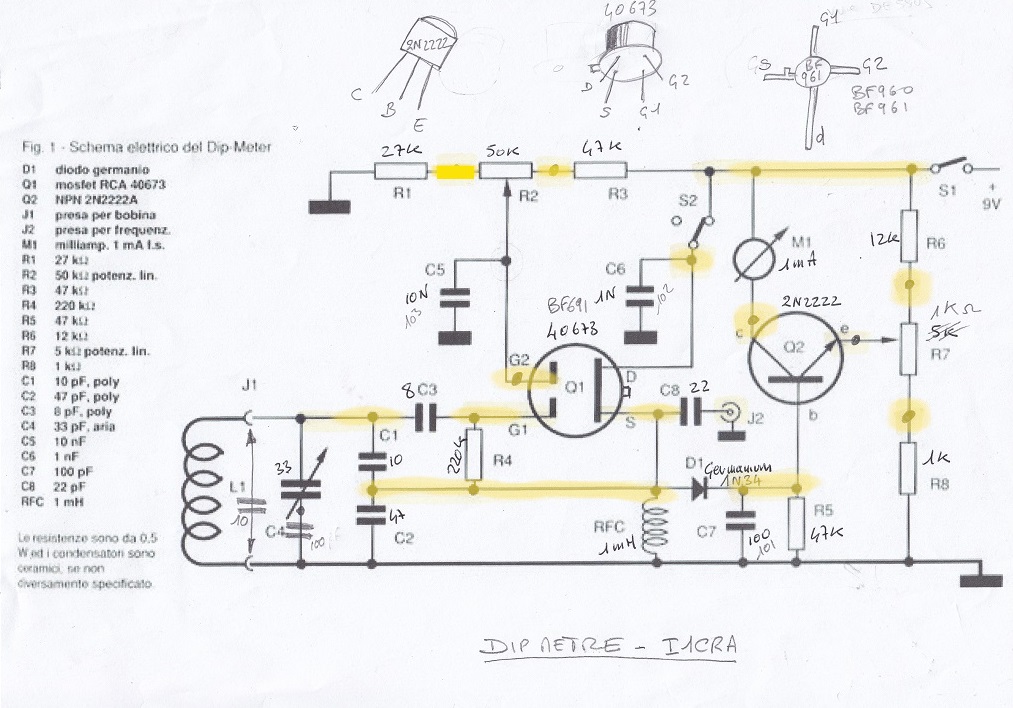

Le sch�ma, connu on le trouve un peu partout sur le web. J'ai trouv� celuis-ci sur le site de I1CRA, apr�s quelques recherches il semblerait qu'il provienne de l'ARRL Handbook.

Il se pr�te bien � un montage Manhattan, c'est la m�thode de c�blage que je vais employer. Le c�blage Manhattan est pratique car il permet de positionner les composants exactement comme sur le sch�ma, ce qui n'est pas toujours possible avec un routage de circuit imprim� conventionnel. Il rend le d�pannage et les mesures tr�s faciles. Id�al en HF la grande plaque pr�sente un bon plan de masse. Il faut commencer par d�terminer le nombre de pads � utiliser et comment les disposer, c'est les surlignages jaunes sur le sch�ma. Un petit montage pr�alable � blanc sur papier brouillon est bien utile pour faire quelque chose de propre. Les pads sont coll�s � la super-glue sur la plaque de base. Les composant difficiles � se procurer sont �videmment le CV mais aussi la self de 1mH, j'ai pu en r�cup�rer une sur un vieux ch�ssis TV.
Autre chose � noter: le rajout de deux condensateurs autour du CV (10pf et 100pf), d�termin�s par t�tonnements ils servent � limiter la plage de travail � 1Mhz et la centrer sur les bandes amateurs, leurs valeurs sont bien sur fonction de mon CV de BCL. Le potentiom�tre de sensibilit� du galvanom�tre � �t� remplac� par un 1Kohm, il est lui aussi fonction de la sensibilit� du galva utilis�, que je ne connais pas car r�cup sans aucun marquage. Pour l'oscillateur j'ai fais des tests avec un 40873 et un BF961, ils fonctionnent aussi bien l'un que l'autre.

C�blage Manhattan. Ca ne fonctionnait pas avec la VK200, j'ai fini par d�nicher une self de 1mH.

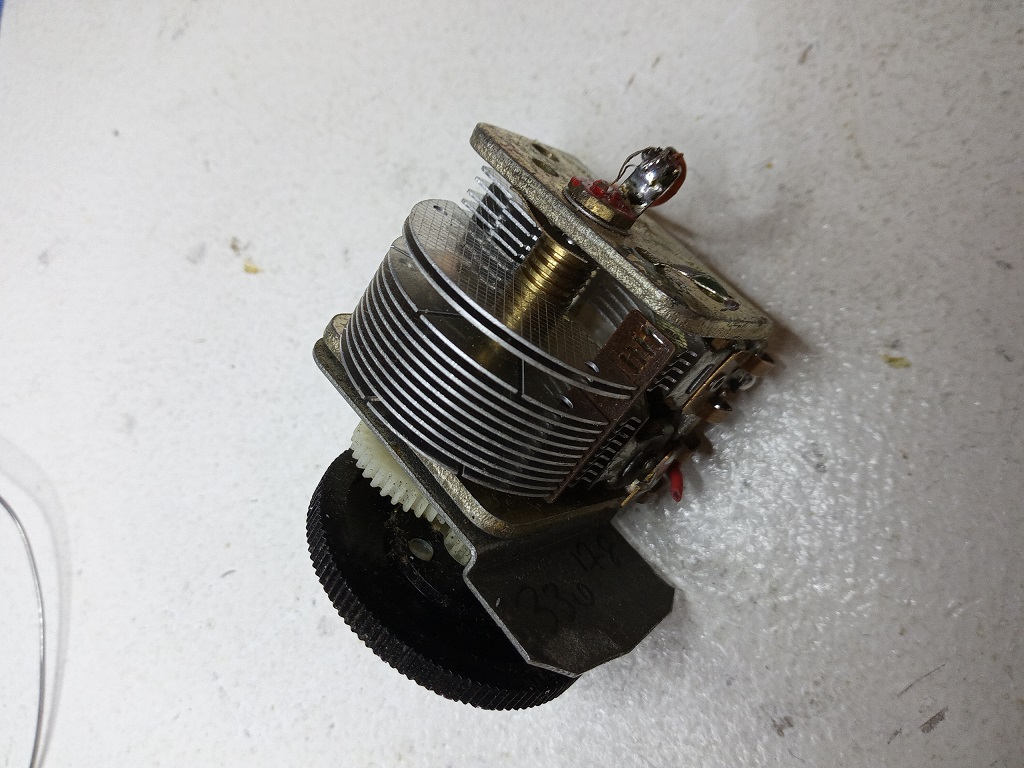

Seule la deuxi�me cage du CV est utilis�e, pour arriver aux environs de la valeur de 30pf j'ai du faire sauter quelques lames. Je vais garder la molette noire utile pour fixer le vernier.

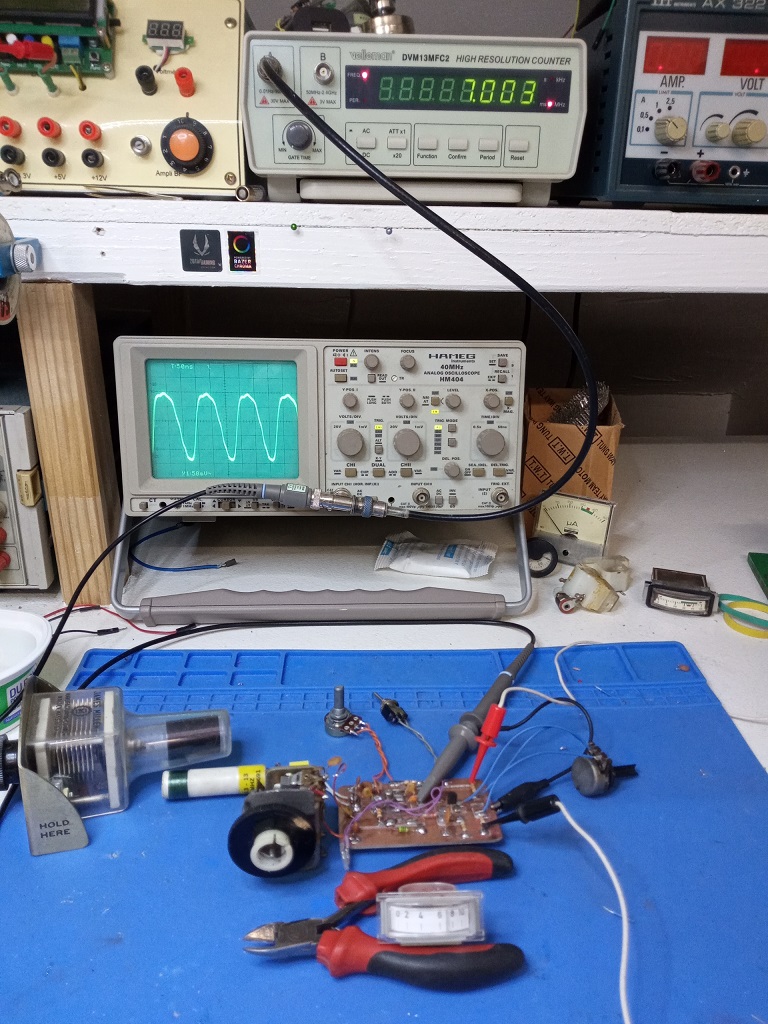

Le circuit mont� avec un BF961, ici test� avec un circuit oscillant variable James Miller.

La sinuso�de n'est pas hyper propre mais ce n'est pas tr�s grave pour l'utilisation envisag�e, on n'est pas en HI-FI. Le signal est stable et dans la bonne plage, il dippe franchement sans rajouter des dips parasites ailleurs comme le HEATHKIT, c'est tout ce qui importe.

Dipm�tre

Bande des 80m, plage de 3256Khz � 3830Khz.
Bande des 40m, plage de 6208Khz � 7310Khz.
Ne fr�quentant que les parties CW du 80 et 40m je n'ai pas pris la peine de tester les autres bandes, mais �� doit �tre de la m�me eau. J'ai l'intention de monter une ligne 30m, il va falloir fabriquer une self pour cette bande.
