Accorder l'antenne Levy

Parmi la pl�thore de coupleurs destin�s � accorder les antennes Levy, le F3LG m'a plu pour son cot� "pionnier de la radio". A l'heure ou on en est � presser des petits boutons pour faire quoi que ce soit sur les appareils commerciaux modernes, devoir changer ma self � chaque changement de bande me plait bien, �� reste dans l'�me de ma station. La seule chose qui me chagrine c'est que j'avais en projet la conception d'une boite de couplage full auto � base de PIC, ce qui ne correspond pas trop au concept du coupleur � selfs interchangeables, � moins de me construire une self � double roulette automatique pour rester dans l'esprit de la F3LG, � cogiter... (et hop, encore un truc qui va m'emp�cher de dormir...)
Pour l'instant je vais commencer par contruire le coupleur manuel historique de Ch. Guilbert F3LG.

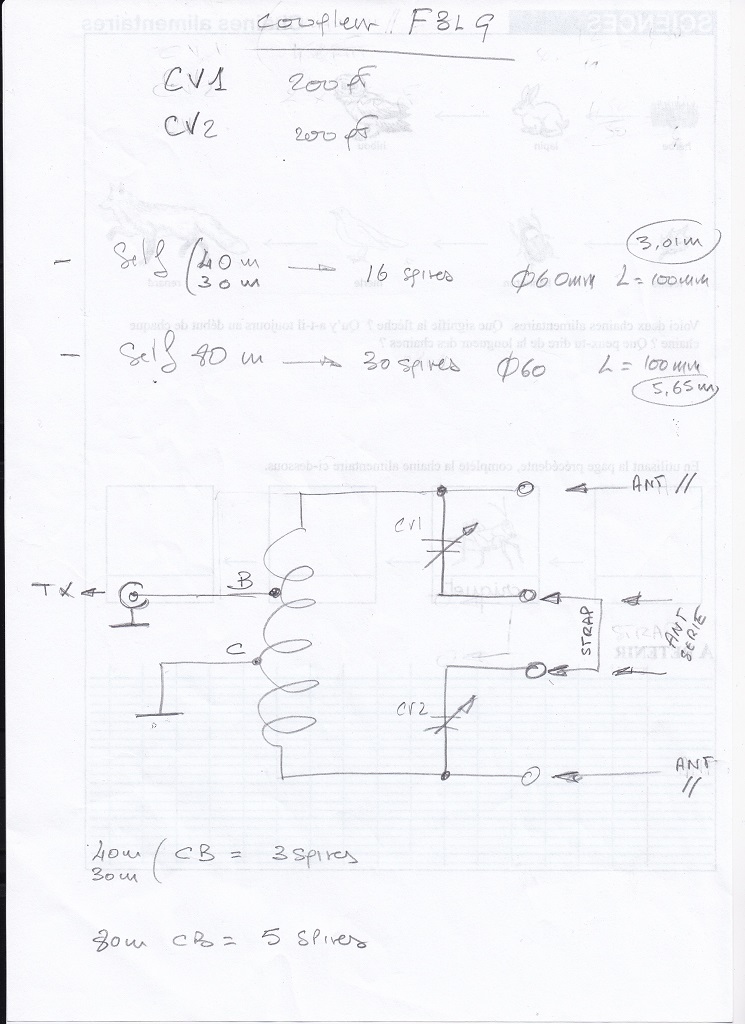

Le sch�ma du coupleur avec les valeurs pour le 80m et le 40m, je fabriquerai peut-�tre une self 30m quand j'aurai construit ma cha�ne �mission/r�ception pour cette bande. Rien de sp�cial � dire ici, couplage parall�le avec le strap, couplage s�rie en rempla�ant le strap par les brins du feeder.
Au final apr�s essais ma self 80m n�cessite 24 spires et la 40m 14 spires.

J'ai commenc� par fabriquer les selfs, et en premier lieu les peignes usin�s sur T1T1N3.. Ca aurait aussi bien pu �tre fait � la per�euse mais je ne r�siste jamais au plaisir de d�marrer le monstre.

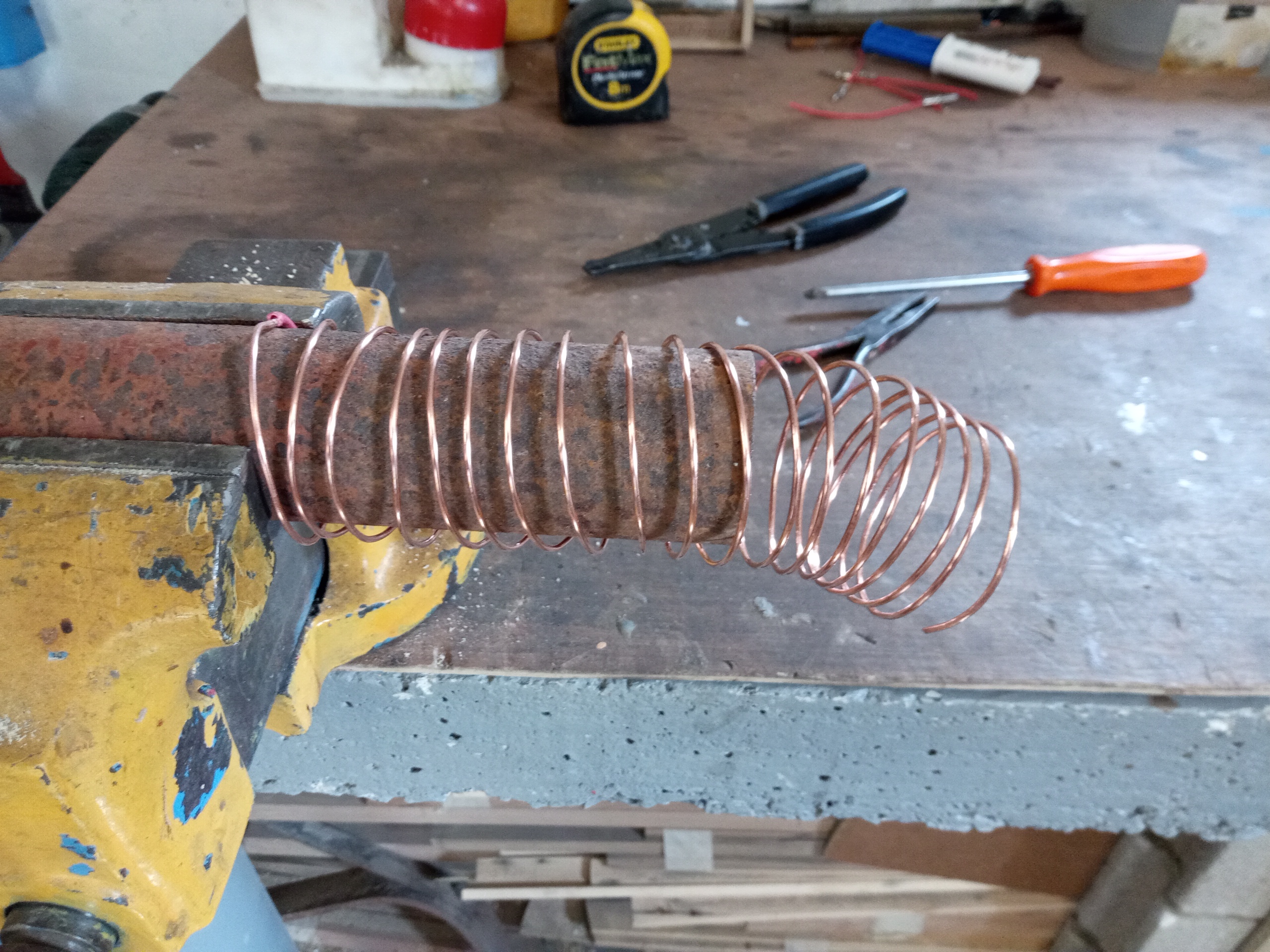

Pour la fabrication des selfs j'ai enroul� du fil �lectrique 1.5mm� d�nud� sur toute la longueur sur un vieil �tai de ma�on rouill�. Pas tr�s joli � voir, les 7m de fil pour la self 80m se prenait dans les machines de mon atelier exigu. J'ai ensuite redress� tout �� � la pince et obtenu quelque chose de propre.

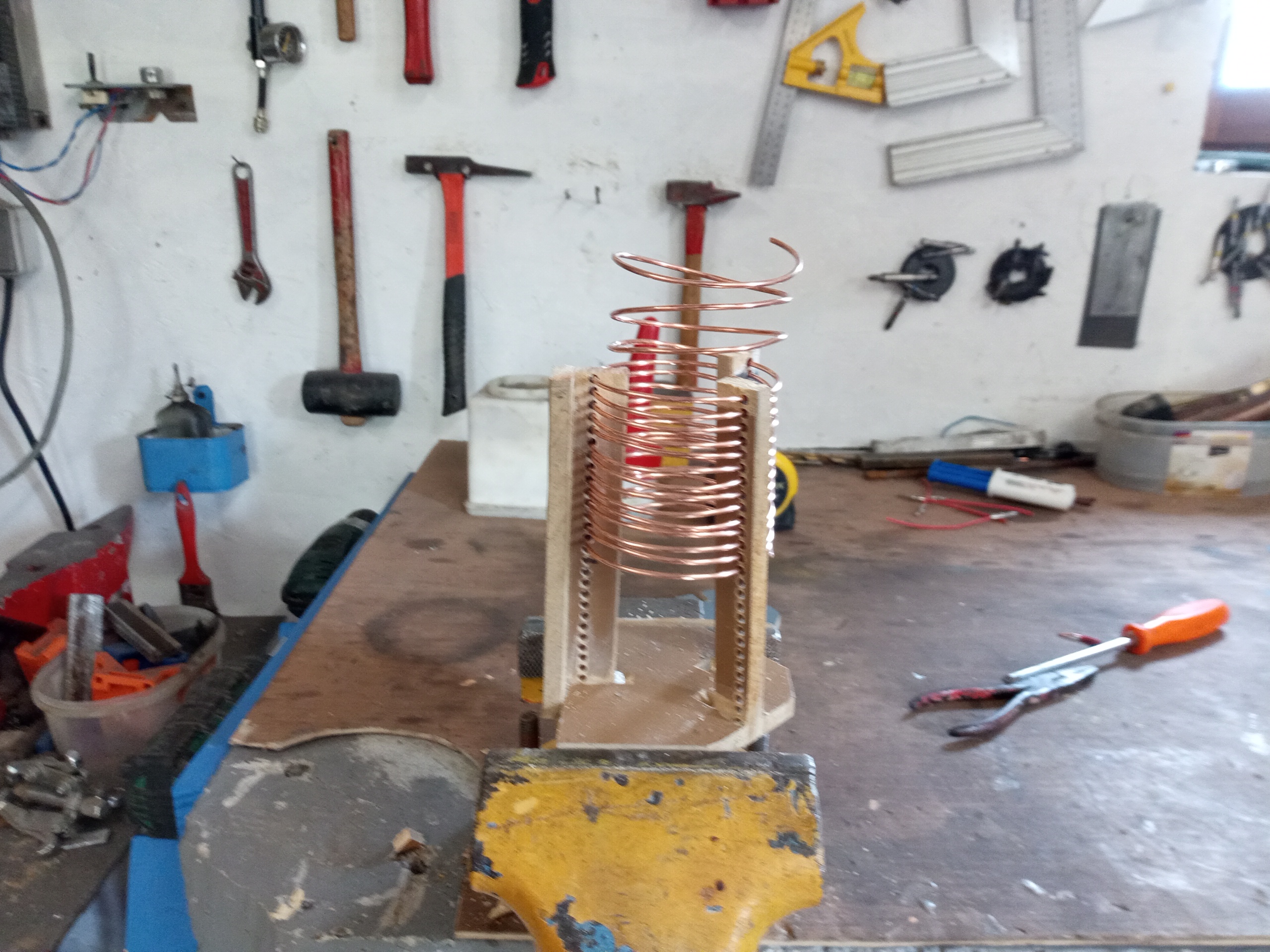

Ce ressort est ensuite viss� dans les peignes.

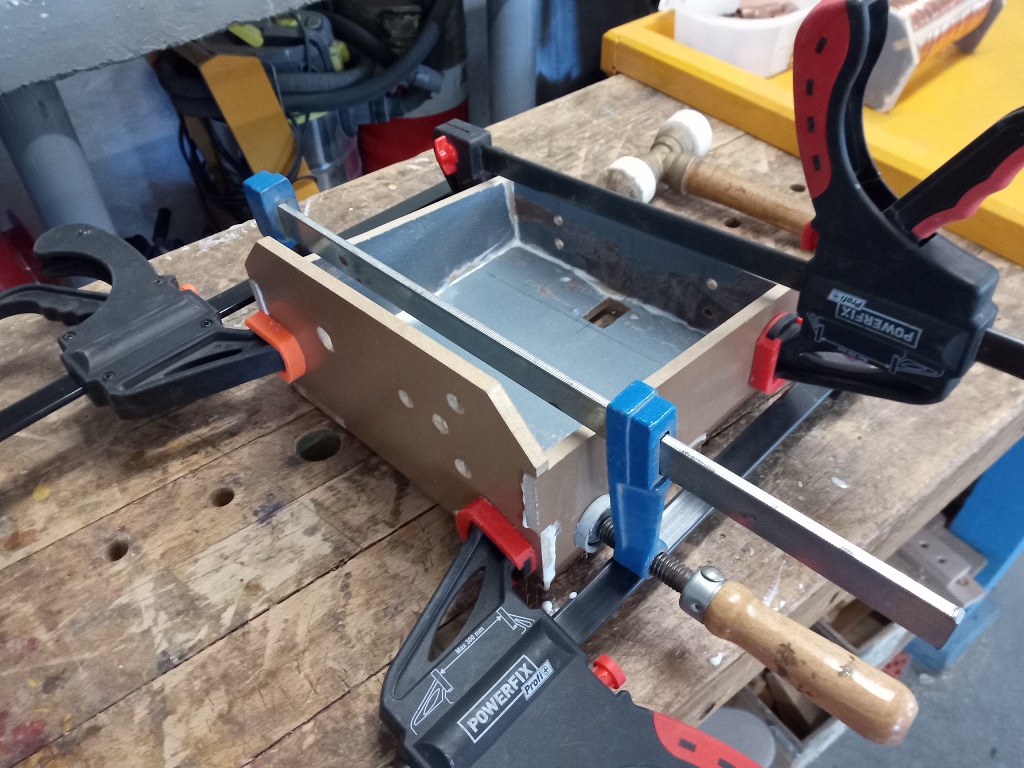

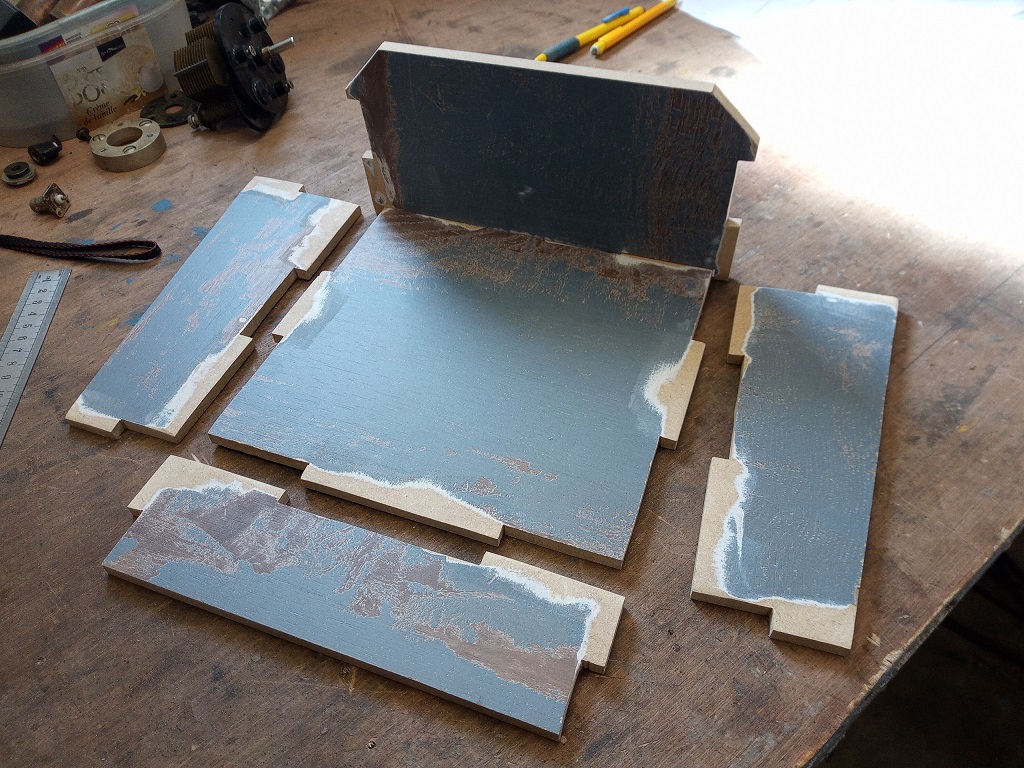

Changement de self � chaque nouvelle bande il ne fallait pas faire quelque chose d'enferm�, que ce soit pratique. Quitte � faire un boitier ouvert donc plus de blindage, autant le faire en bois. J'ai utilis� des chutes de parquet flottant.

Les corps des selfs dans le m�me mat�riau.

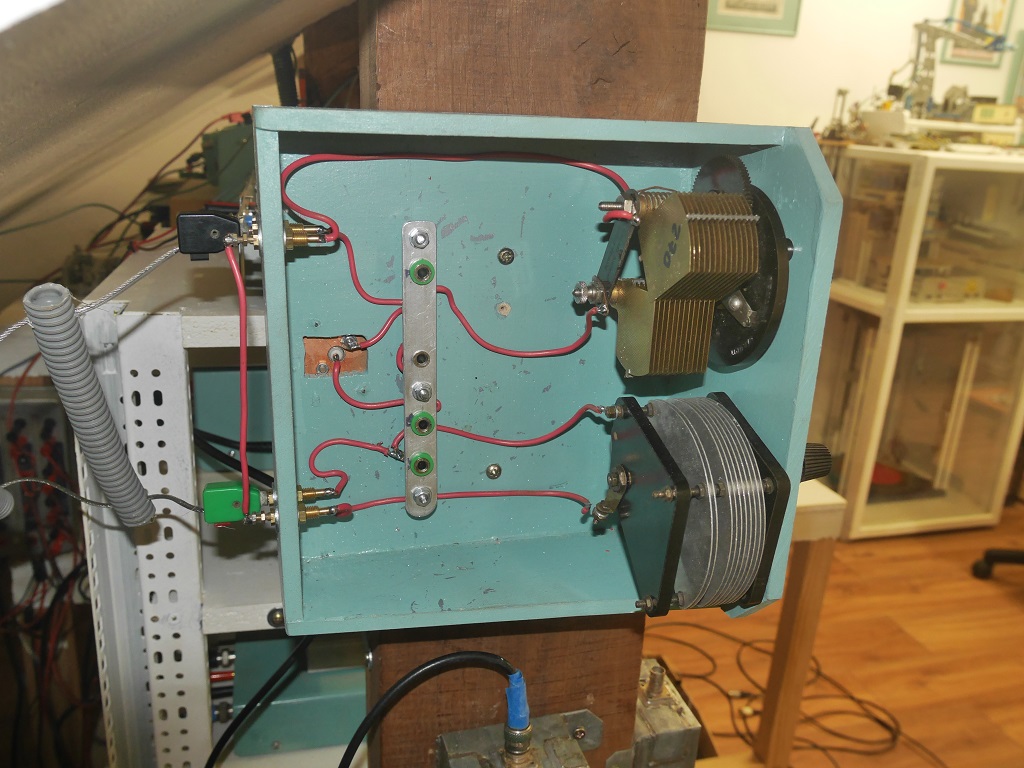

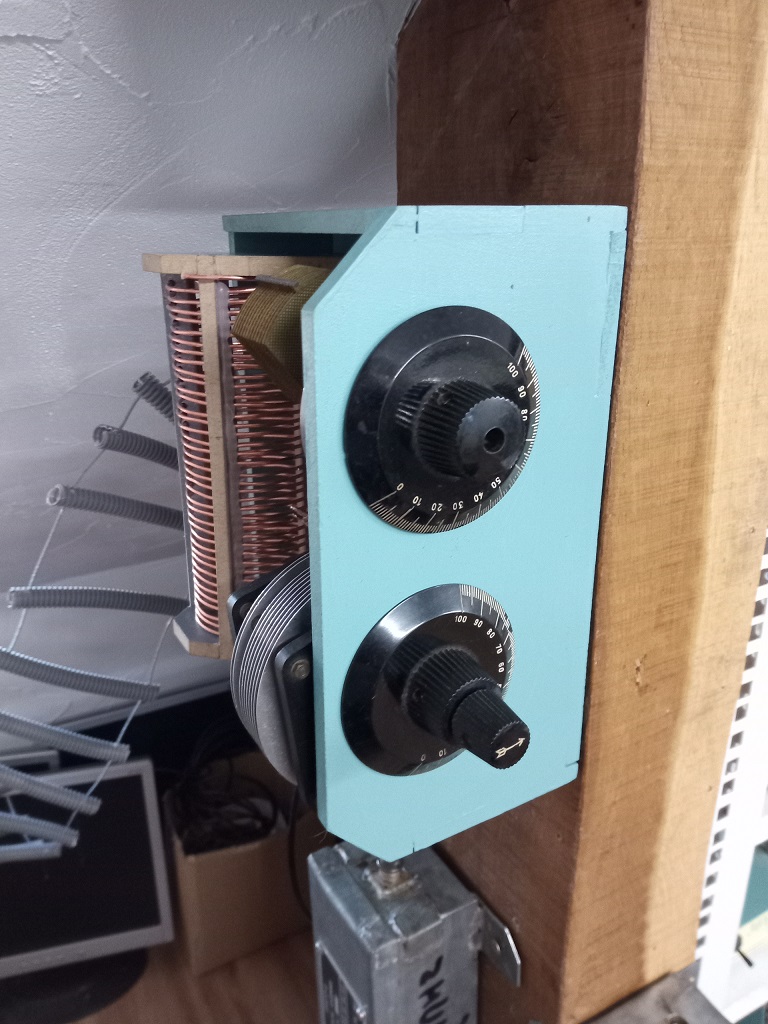

Le coupleur install� dans la station.
