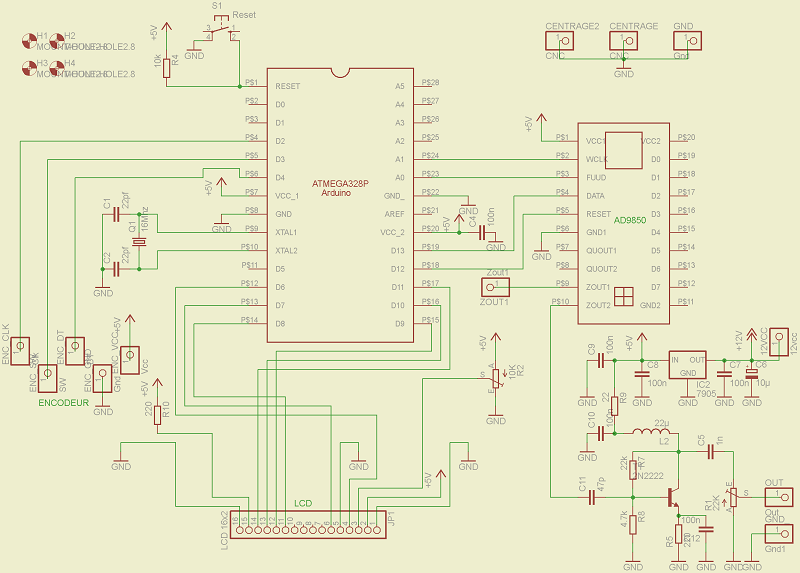

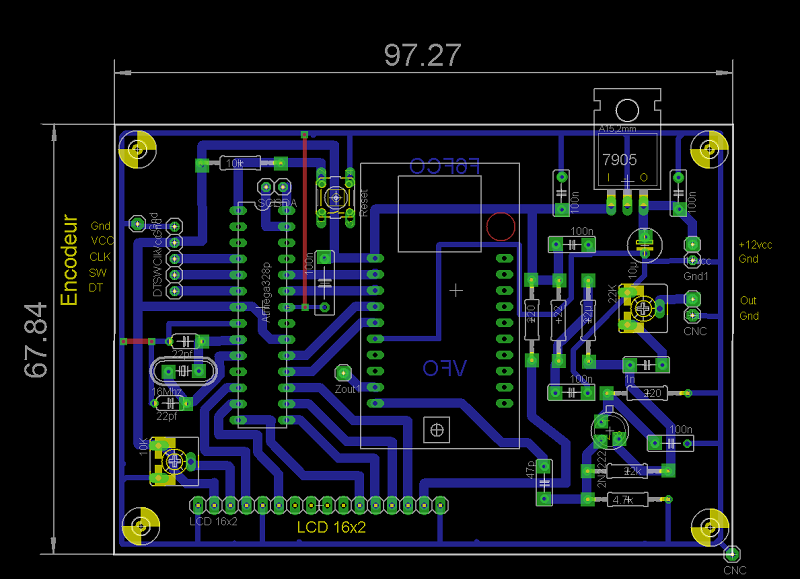

Le VFO est le DDS d�cris ailleurs dans ce site, ce VFO est large-bande jusqu'� 40Mhz mais on peut tr�s bien le remplacer par un oscillateur conventionnel, dans ce cas le TX deviendra monobande et on ne pr�voiera qu'un seul filtre de bande. Simplification car plus de commande de s�lection de filtres.

J'ai refais les sch�mas de la partie HF sous Eagle pour pouvoir tirer des circuits imprim�s.

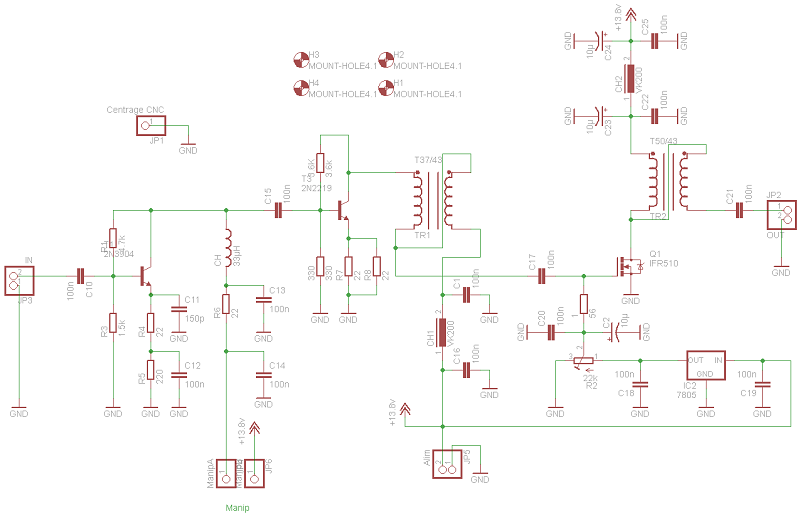

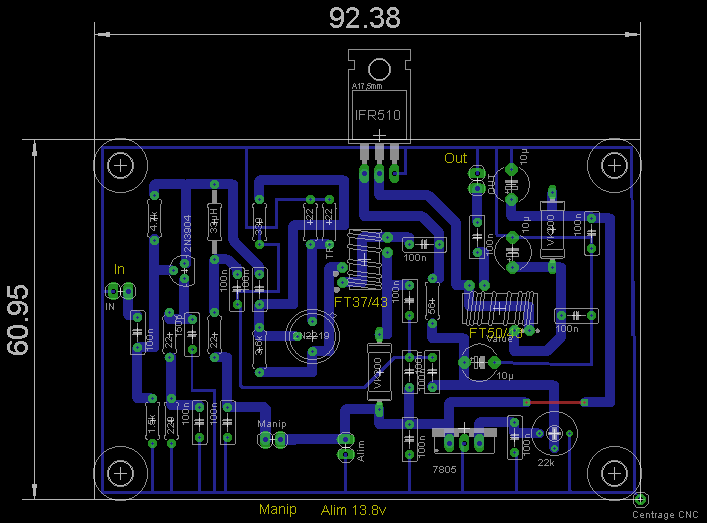

Le driver:

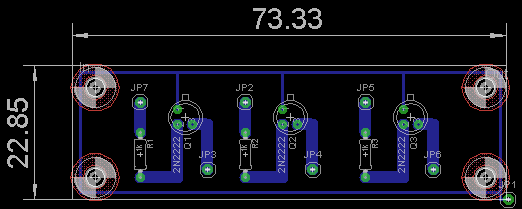

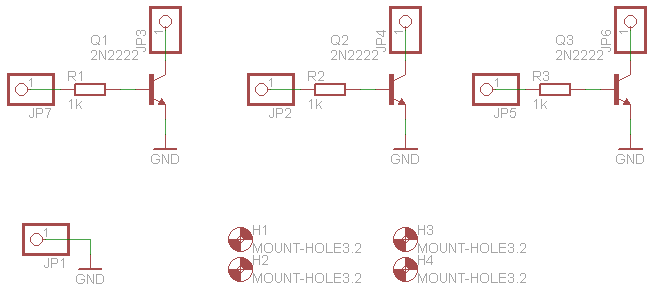

Le VFO et le driver �tant large bande, il suffit de faire une commutation de filtres s�parant le VFO du driver pour avoir un choix de bande. la carte commutation est compos�e de trois NPN fonctionnant en bloqu�/satur� command�s par le soft du VFO DDS, ces transistors commandent les relais activant/d�sactivant les filtres de bande. Ces relais sont plac�s sur la carte filtres.

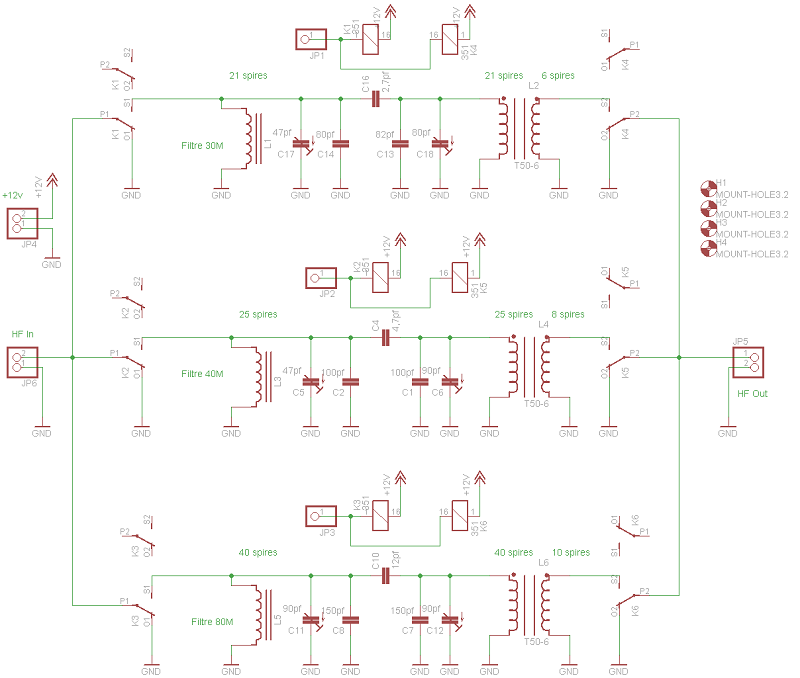

Carte filtres de bande:

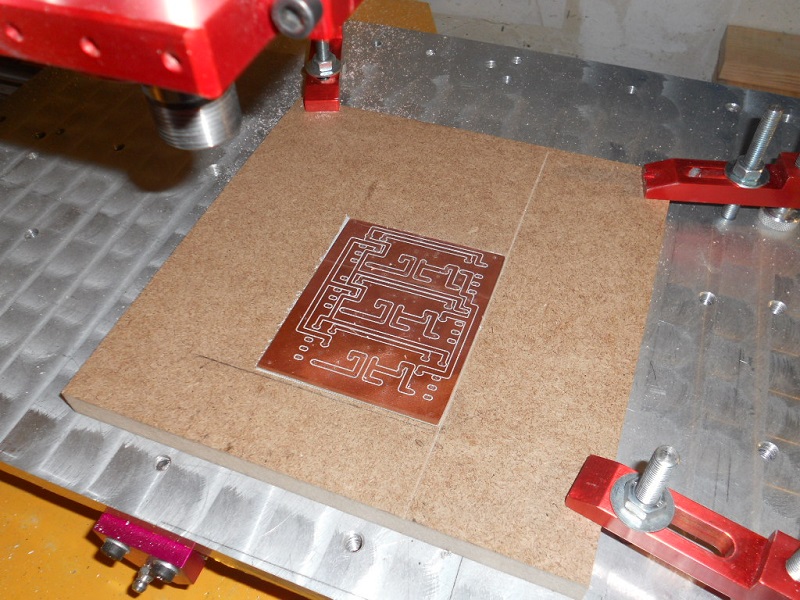

Gravure de la carte filtre avec T1T1N3:

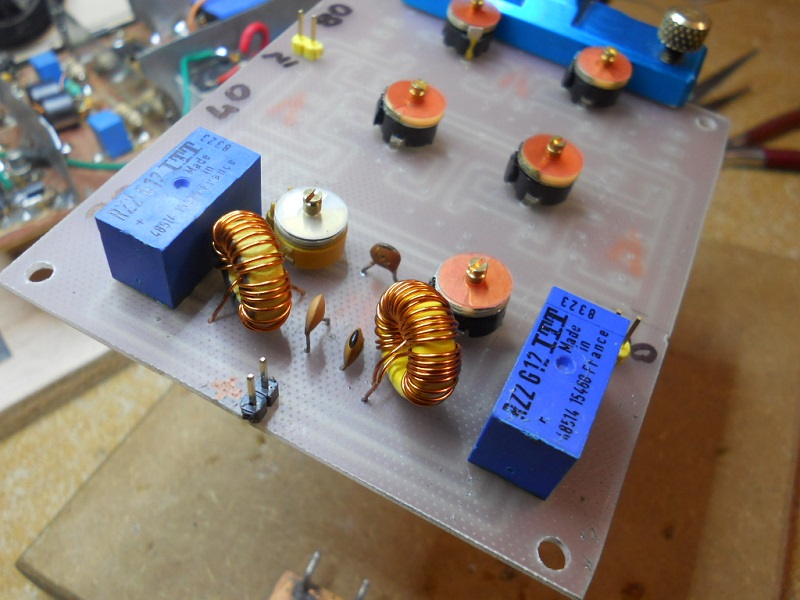

Un canal c�bl�, il reste quelques tores � bobiner pour les deux autres:

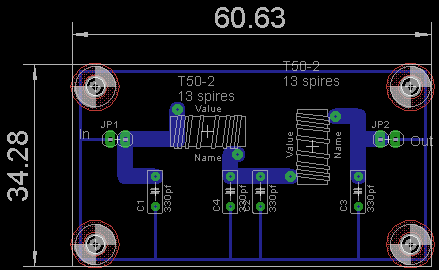

J'avais pr�vu un filtre passe-bas final mais ce petit TX ne fonctionnera pas seul, il sera donc plac� en sortie de PA.:

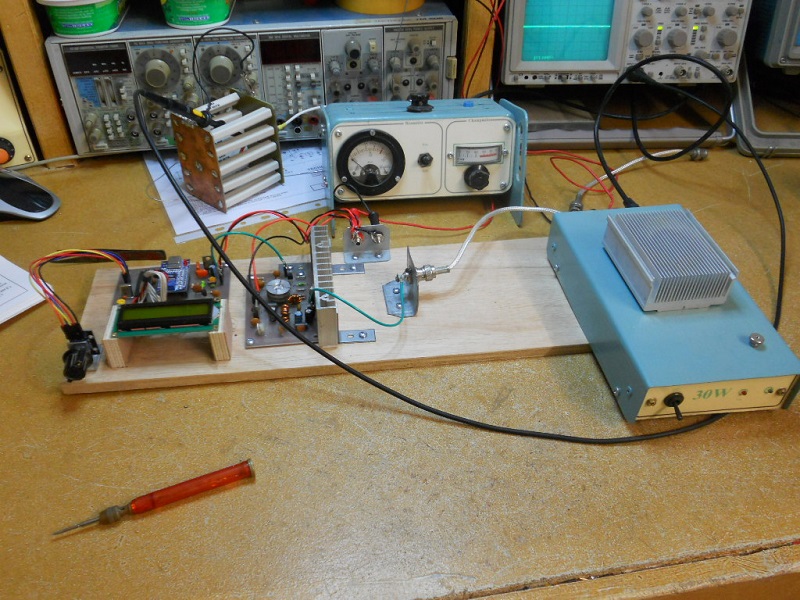

Premiers essais sur charge en monobande, sans filtre et suivi d'un PA de 30W:

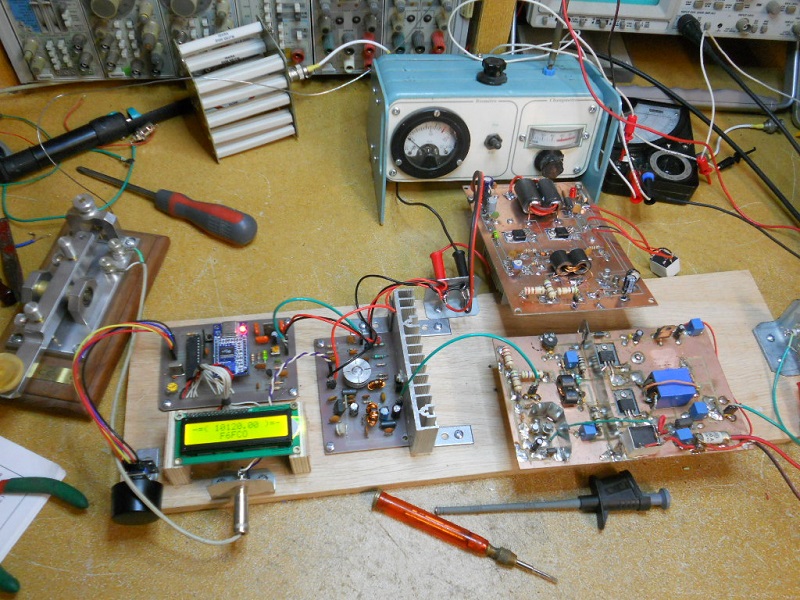

Essais de fonctionnement avec d'autres petits PA qui tra�nent sur mes �tag�res. P en sortie, environ 30W:

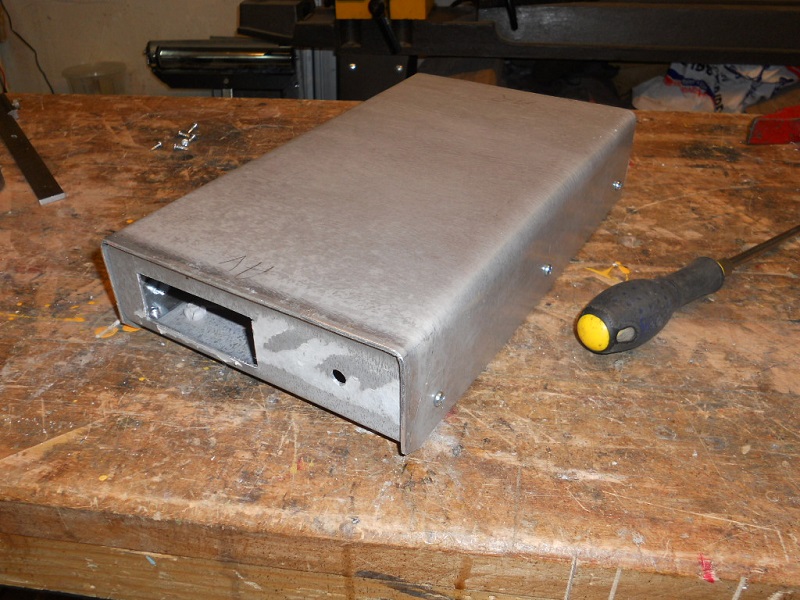

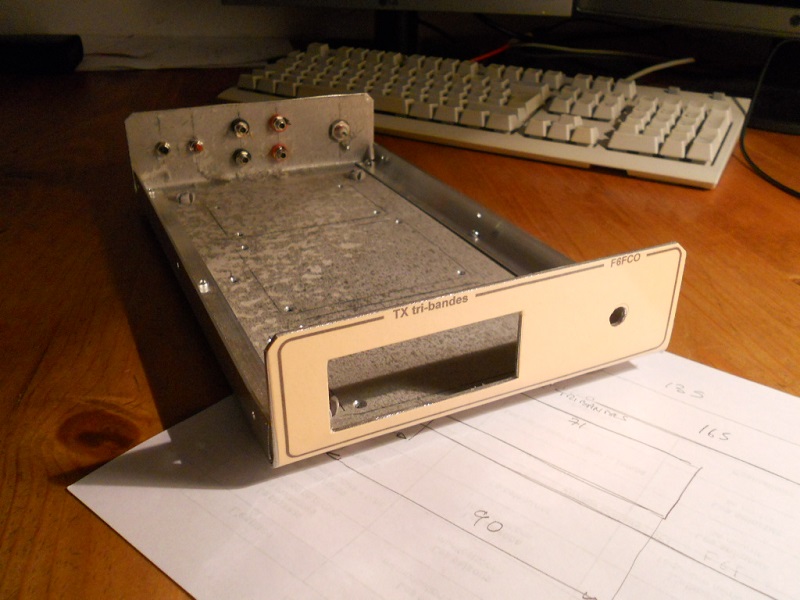

Le boitier est d�coup� dans la t�le d'un vieux PC, face avant dessin�e avec l'excellent logiciel Galva de F5BU:

Montage final, le boitier comporte le VFO DDS, la carte filtres de bandes pour le 80m, 40m et 30m. Des blindages s�parent les platines.

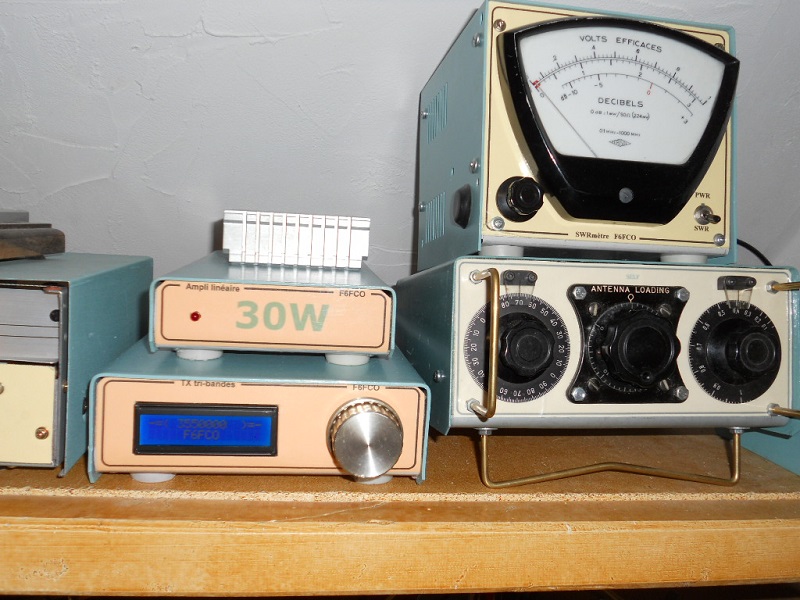

Le TX, un PA de 30W, un r�flectom�tre, une boite d'antenne: une ligne �mission home-made compl�te pr�te � �mettre des traits et des points aux antipodes... ou tout simplement vers les copains Fox du 40m.

Quelques vid�os des essais sur charge fictive du TX en cours de construction. Le signal de sortie sur oscillo est tr�s propre, tension HF r�cup�r�e avec une sonde HF home-made.

Fichiers driver

driver.sch driver.brd

Fichiers commande relais

Cmde relais.sch Cmde relais.brd

Fichiers filtres

Filtres.sch Filtres .brd
