Mes deux premiers CV home-made fonctionnent bien mais l'interlame est un peu resserre, je donc parti cette fois sur un modele un peu plus QRO avec un interlame de 1.6mm. J'aurai pu faire plus gros
mais ca aurait ete pretentieux pour ma petite station home-made et ses 30 watts HF. La technique d'usinag utilisee est la m�me.
Toujours dans la bidouille a petit co�t j'ai utilise des materiaux qu'on peut facilement trouver dans le commerce: plaque d'alu epaisseur 0.8mm, tige filetee M5, tube alu �8mm, plaque de decoupe utilisee en cuisine.
------------------------------------------------------------------------------- Etude -------------------------------------------------------------------------------

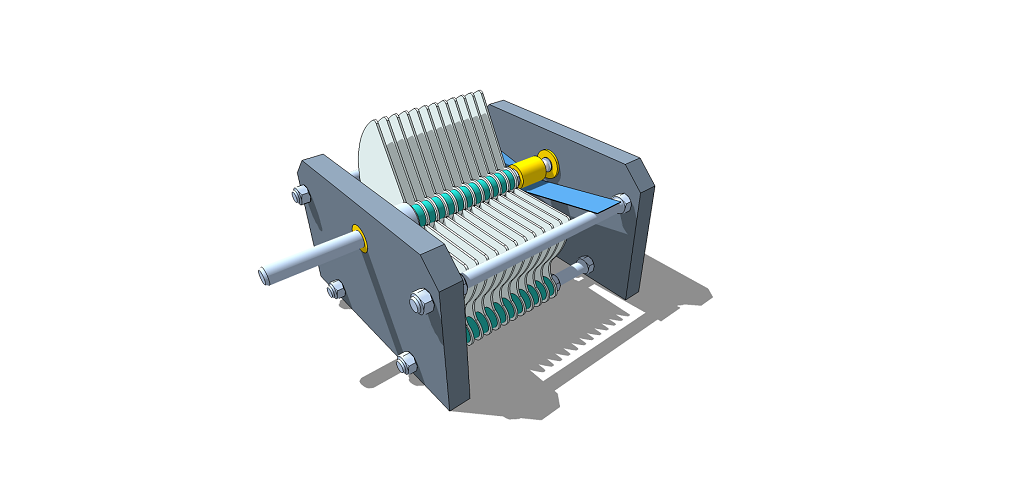

A quoi il ressemblera, a ce stade le nombre de lames est encore a definir:
------------------------------------------------------------------------------- Usinage -------------------------------------------------------------------------------

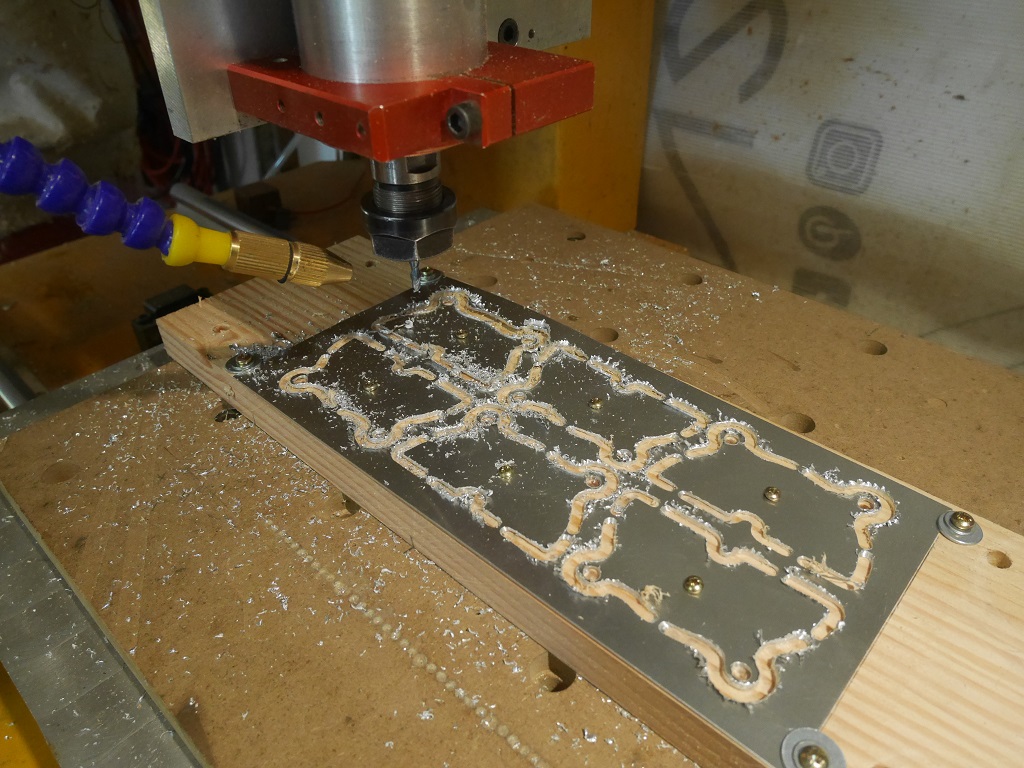

Decoupe des lames a la cnc dans de la t�le d'alu de 0.8mm. J'ai eu quelques soucis de finition avec les premieres, dus a la mauvaise qualite de l'alu de GSB qui etait de la vraie guimauve, la fraise repoussant plus le metal qu'il ne le coupait. En plus du bridage du brut d'alu chaque lame est vissee en son centre sur le martyr en bois, le trou �3 occasionne ne portera pas a consequence sur la valeur finale du CV et sera bien utile pour l'alignement des lames lors de l'assemblage:

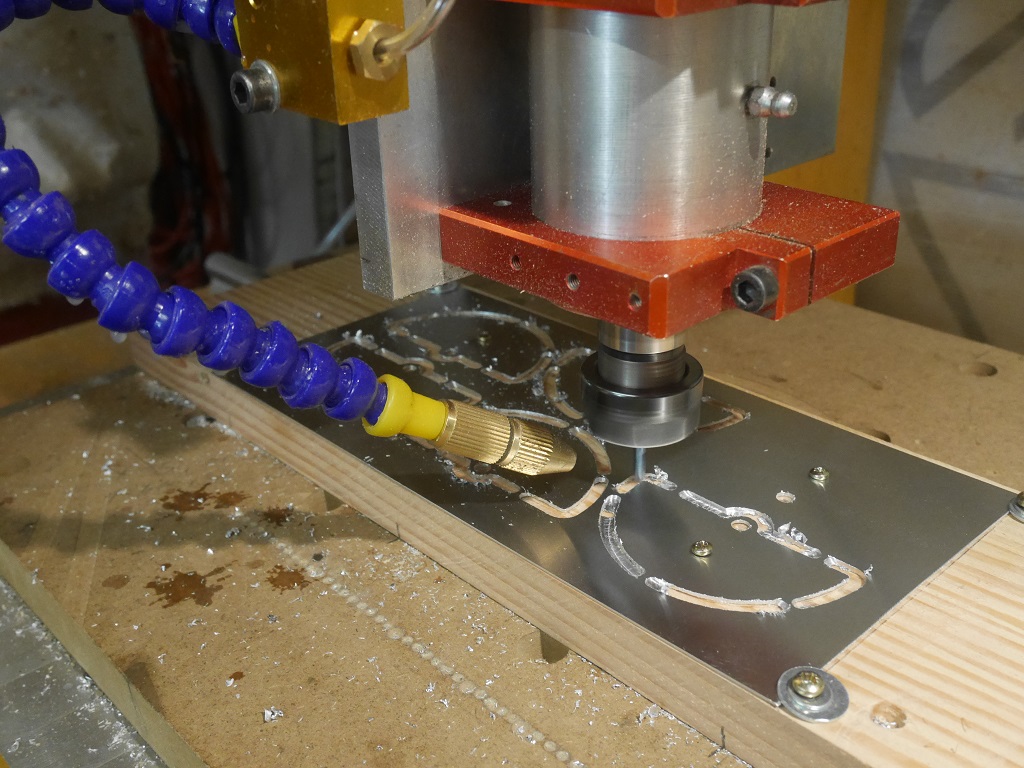

Pour les plaques suivantes j'ai adapte les vitesses de coupe et d'avance, dirige un gros jet d'air comprime pour refroidir la zone de coupe et ca c'est mieux passe.

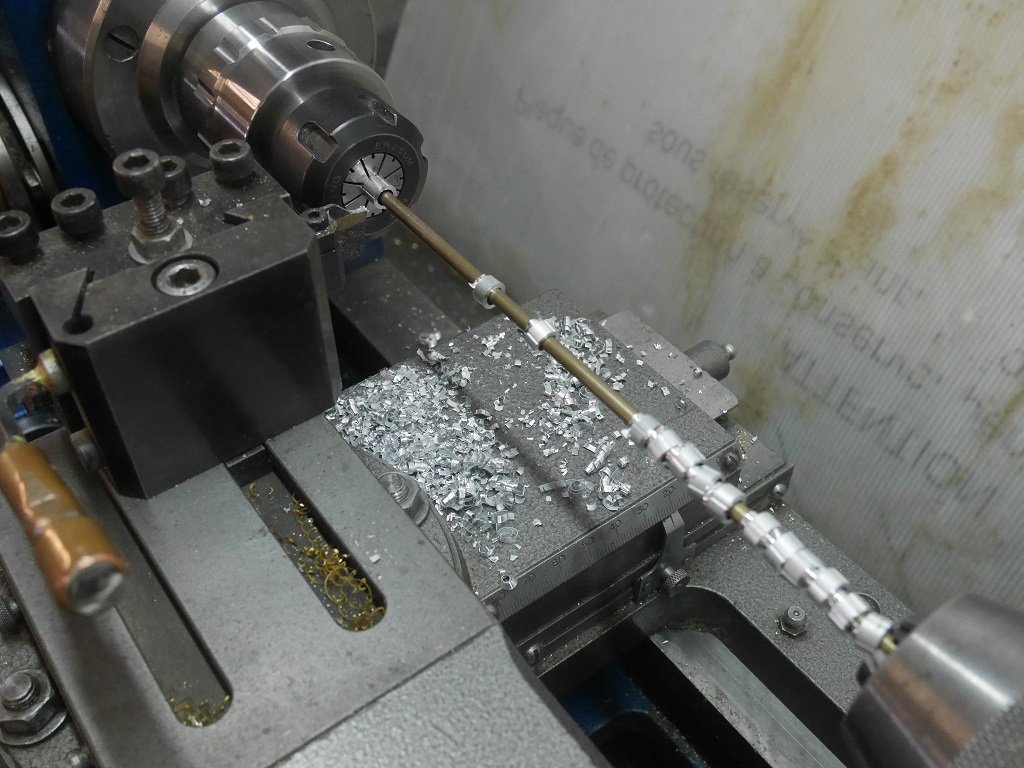

Tronconnage des entretoises dans un tube alu achete en GSB.
------------------------------------------------------------------------- Assemblage et tests -------------------------------------------------------------------------

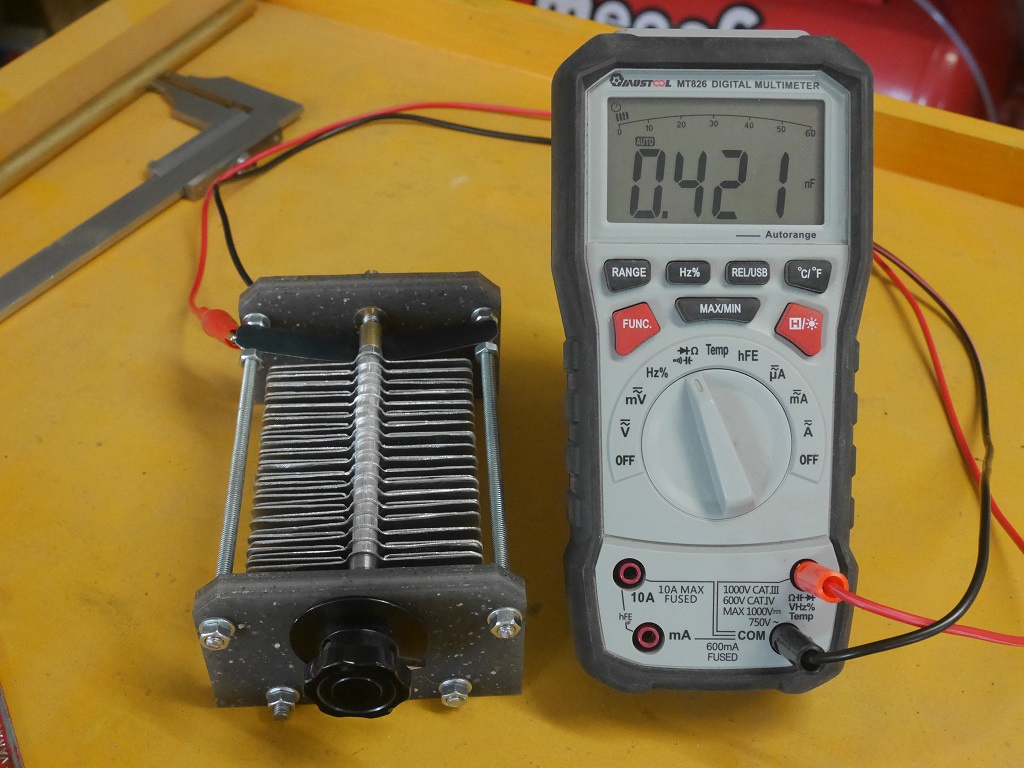

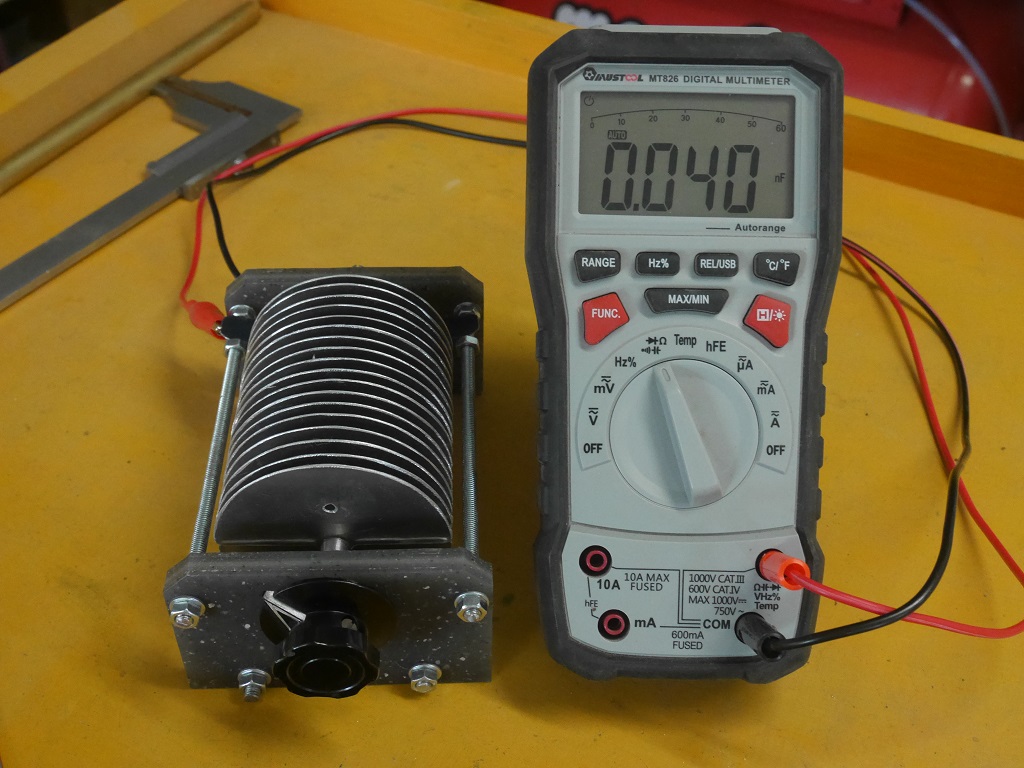

Le premier CV assemble, capacite de 40 a 420pf avec 18 lames mobiles et 18 fixes:
A cote de son petit frere:
Fichiers .stl du CV
Lame fixe.stl-o0(�)0o-
