Cette page ne traite que de la construction, la t�l�commande � distance fera l'objet d'un autre article.

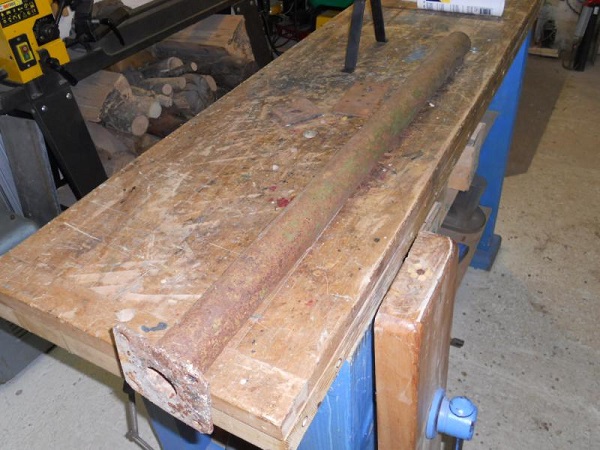

Ce rotor est destin� � une future antenne magn�tique, c'est une antenne cadre qui est directive, d'ou la n�cessit� de pouvoir la faire tourner. Je suis parti de ce que j'avais en chutes dans l'atelier, en l'occurence la partie basse d'un vieil �tai de ma�onnerie un peu rouill�.

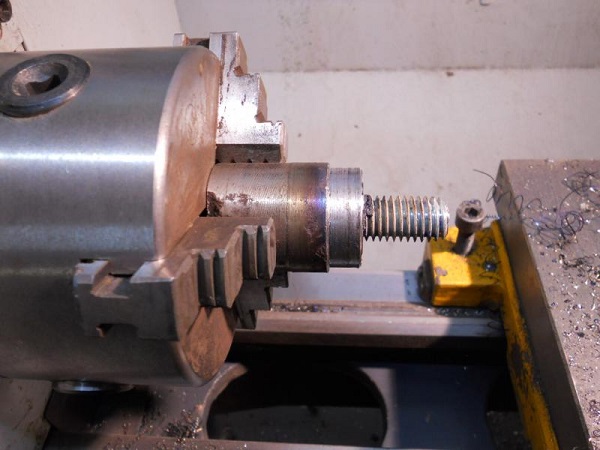

Tournage du corps de pivot dans un bloc d'acier, il recevra un roulement � billes emmanch� serr�.

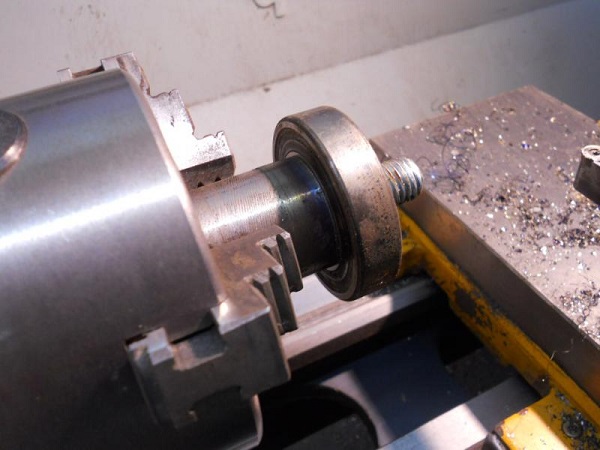

Le roulement est serr� dans le m�t et le corps de pivot re�oit la plaque support du pignon ma�tre.

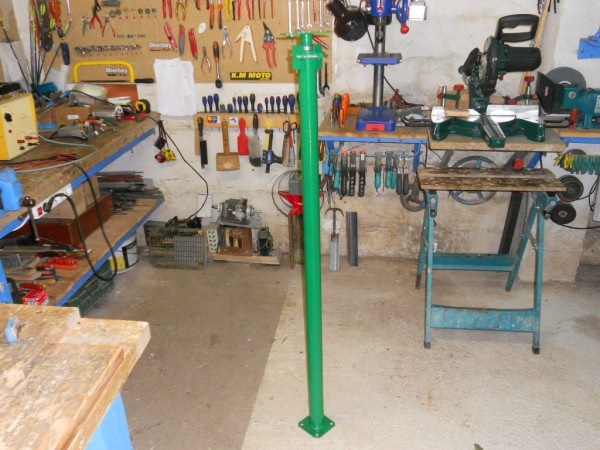

Nettoyage, brossage et peinture.

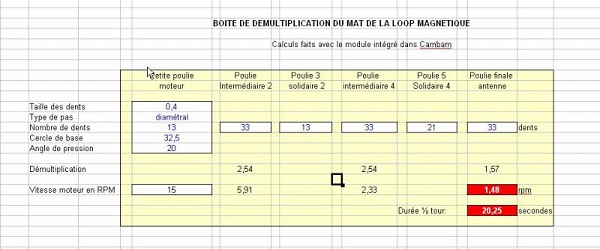

Les calculs des d�multiplications sont faits sous le tableur d'Open Office. L'antenne ayant 2 lobes pratiquement �gaux elle n'aura � faire qu'un 1/2 tour, dans les calculs il faut prendre en compte le temps et le couple de rotation. Si elle tourne trop vite le positionnement sera moins pr�cis et elles aura moins de force � moteur �gal. J'ai choisi de faire une d�multiplication par 10 et le 1/2 tour en 20 secondes, ce qui me semble bien.

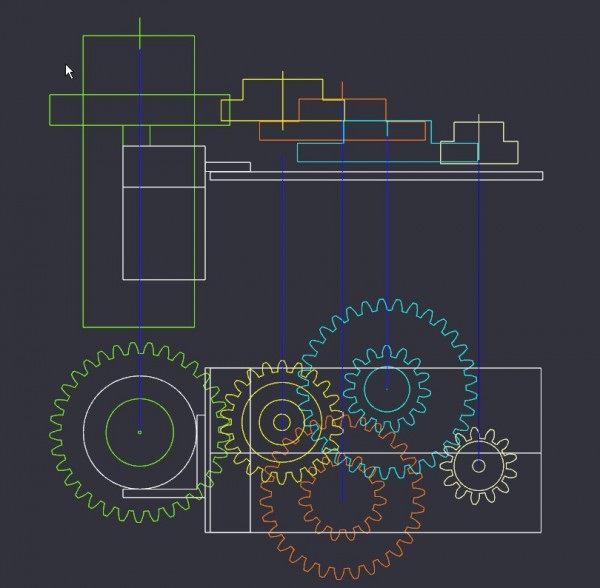

J'ai fais l'�tude de positionnement dans Cambam qui comporte une fonction de g�n�ration des pignons, bien pratique pour ce projet.

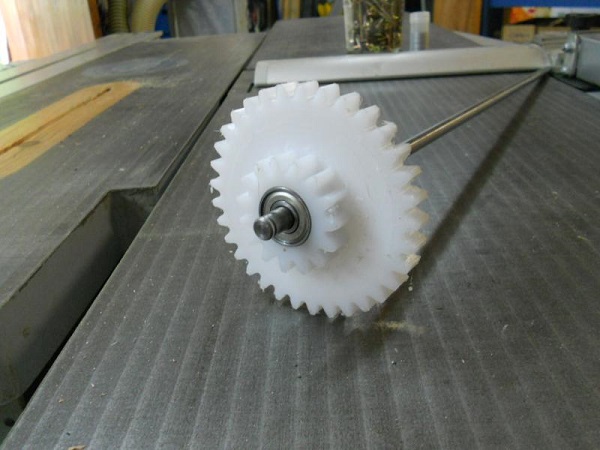

Les pignons sont usin�s dans du POMC.

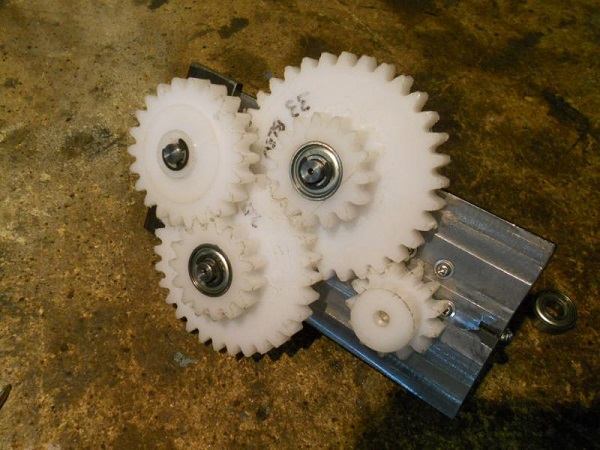

Assemblage tel que d�termin� dans Cambam.

Essais concluants aliment� en 12v.

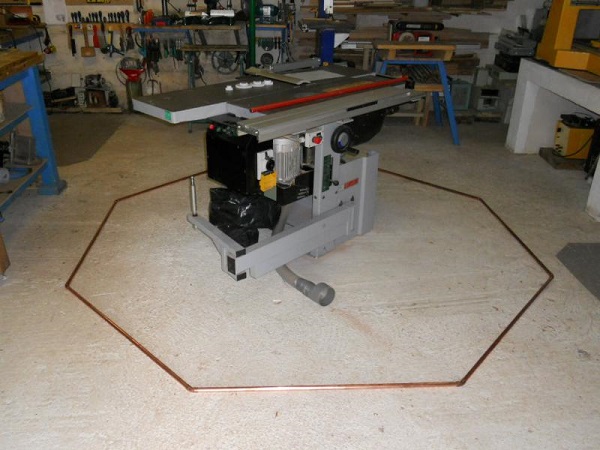

Montage � blanc de l'antenne magn�tique, j'ai du trouver la place. Le syst�me de commande est d�crit ici:Gestion rotor..
