" Si tu ne trouves pas ce dont tu as besoin, fabrique-le. "
(Ce con de Fucius)

La plupart des gens � qui je parle de self � roulette me regardent d'un dr�le d'air et pensent de suite � une gal�jade type marteau � bomber les vitres, lime � �paissir et autre niveau � bulle fixe. M�me certains radioamateurs...
Ce composant devenant de plus en plus rare et on�reux, pr�cieux pour la construction de nos boites d'accord, j'ai voulu voir si c'est r�alisable facilement par un amateur. Petit bricolage sans pr�tentions qui sera men� avec des mat�riaux courants, tube PVC de plomberie et du fil �lectrique 2.5mm� d�nud� pour les spires. Il est �vident que le cuivre, mat�riau mal�able s'il en est, n'est pas l'id�al pour une self devant subir les nombreux aller-retours d'une roulette en laiton, mais je n'ai rien d'autre sous la main pour l'instant et ce n'est l� qu'un petit prototype pour m'amuser � construire un truc nouveau. A la rigueur pour un OM comme moi qui vais me c�ler une fois pour toutes sur la bande CW du 40m, voire quelquefois sur le 80m �� pourrait faire l'affaire, mais pour le chasseur de DX qui change intensivement de fr�quences ou de bandes les spires s'useraient trop vite et �� ne tiendrait qu'un temps.
Je vais en premier lieu construire ce petit prototype pour valider la technique de fabrication et me mettre ensuite � la recherche d'un mat�riau plus adapt� pour les prochaines, peut-�tre du gros fil de fer galvanis� utilis� pour les cl�tures.
Pour couvrir nos bandes HF j'ai choisi une inductance de 30�H, valeur utilis�e g�n�ralement sur la plupart des selfs � roulettes existantes. Avec un mandrin �40 la self aurait �t� trop longue, j'ai opt� pour un mandrin en tuyau PVC �50, le fil de 2.5mm� mesure �1,5mm avec un espacement entre spires de 1,5mm.

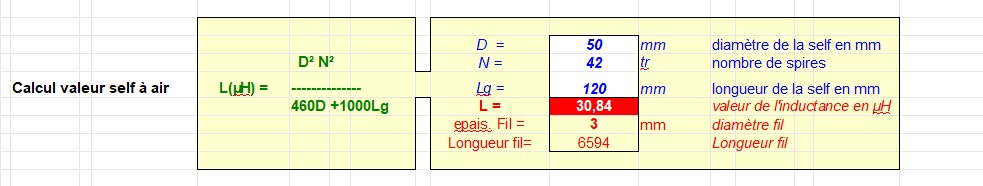

Pour 30�H: �50mm sur 120mm de long, 42 spires espac�es de 1.5mm et pr�voir environ 7m de fil 2.5mm�.

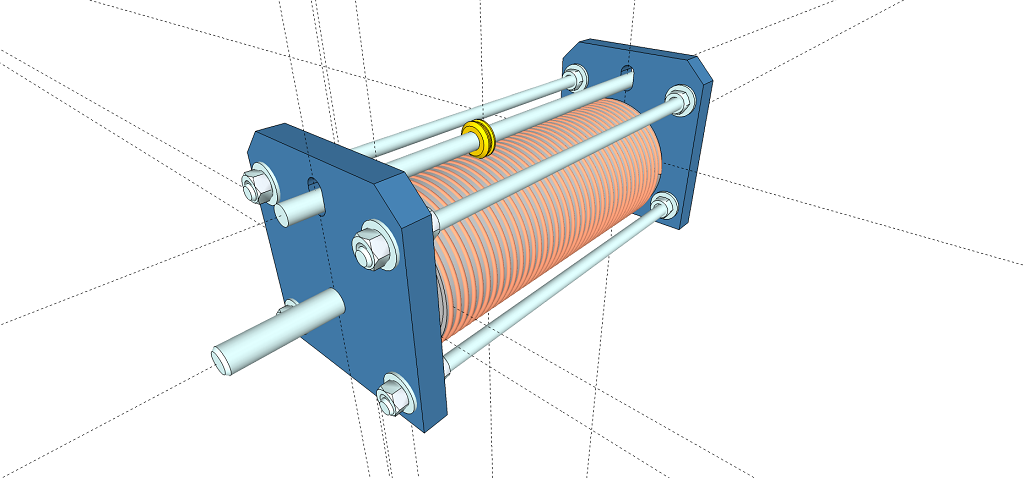

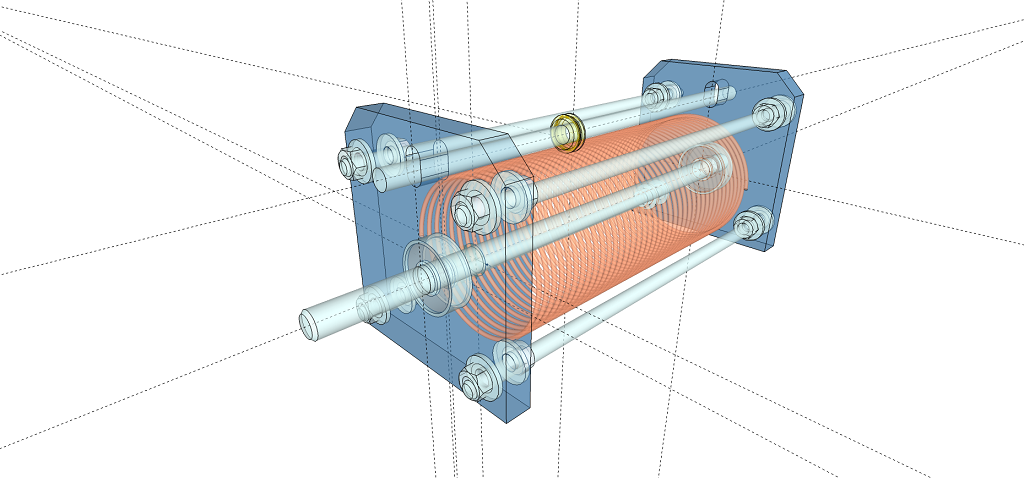

Avant toute chose une petite �tude 3D.

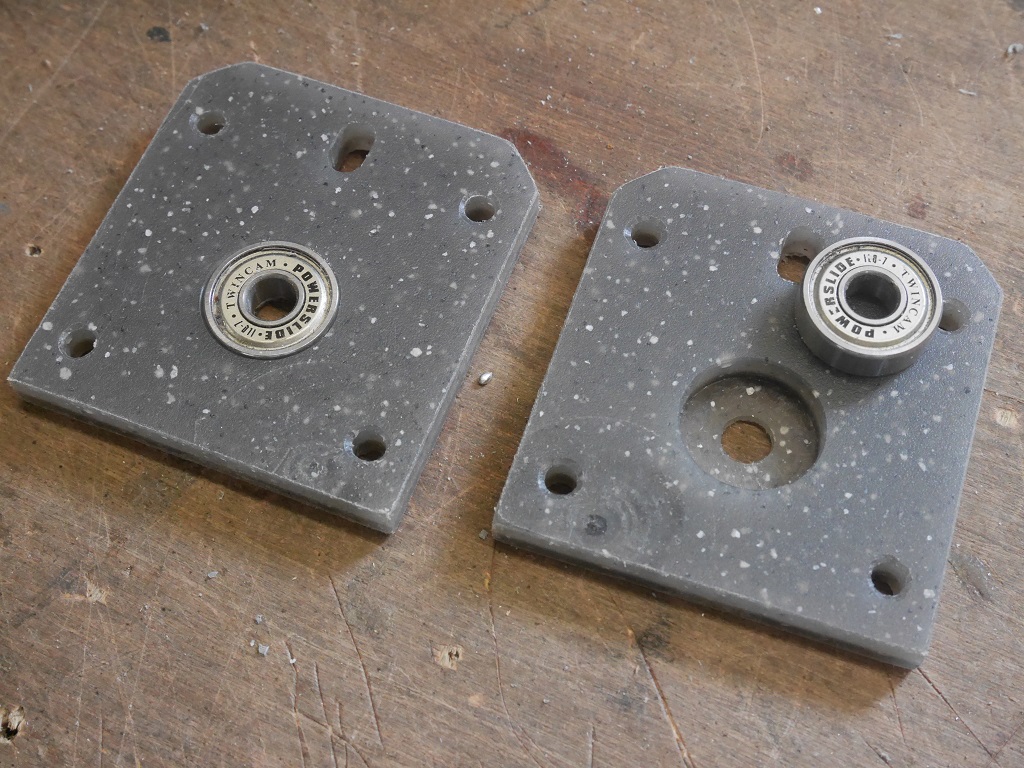

Axe �8mm mont� sur deux roulements � billes de rollers.

D�finition des parcours d'outils pour l'usinage � la CNC des deux supports qui sont taill�s dans une plaque de d�coupe de cuisine.

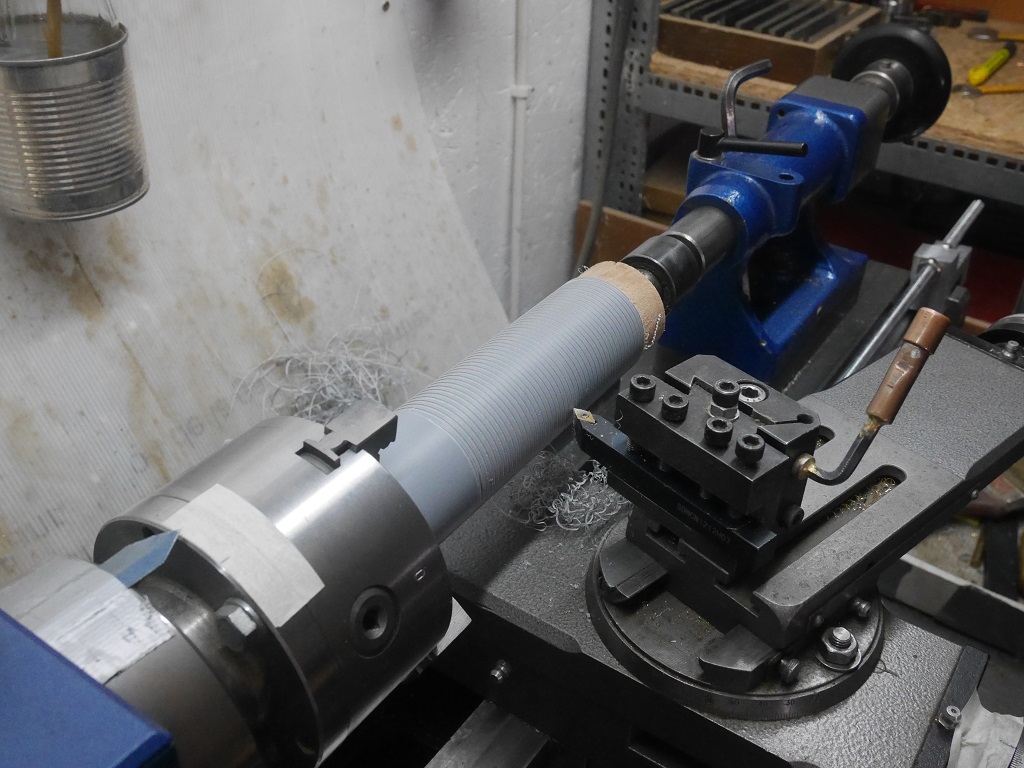

Usinage d'une rainure au pas de 3mm sur le tube PVC sur mon vieux tour CROUZET-VALENCE (m�me age que moi). Cette rainure servira � guider les spires et les maintenir en place sous l'action de la roulette.

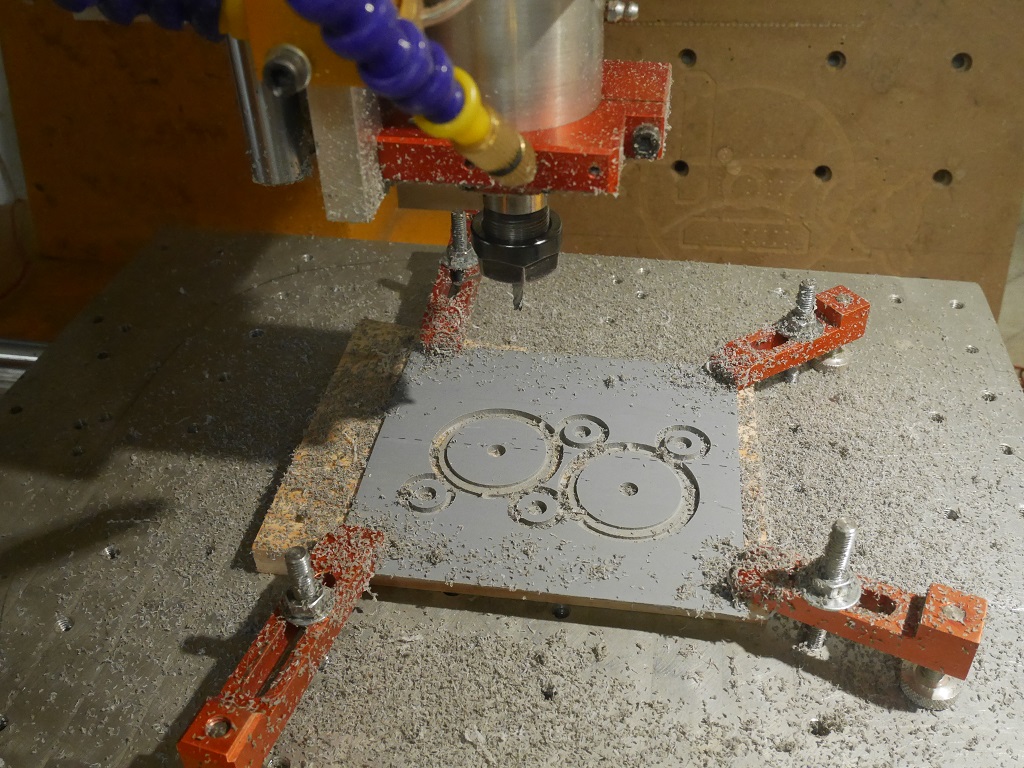

Les flasques du mandrin sur la CNC.

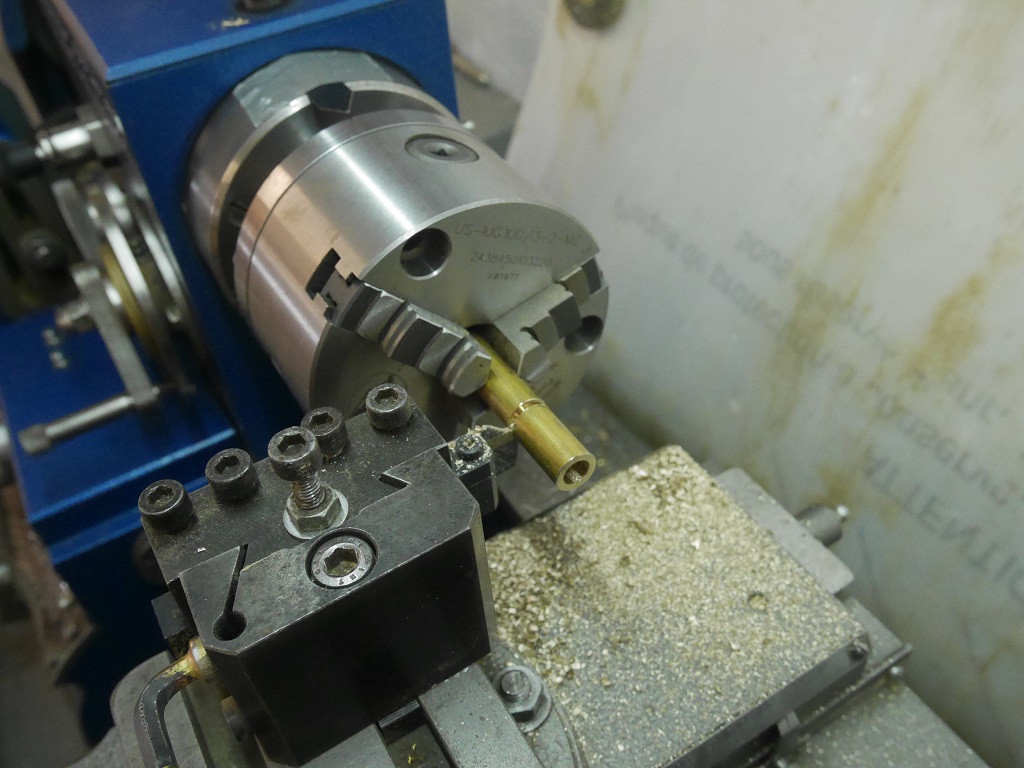

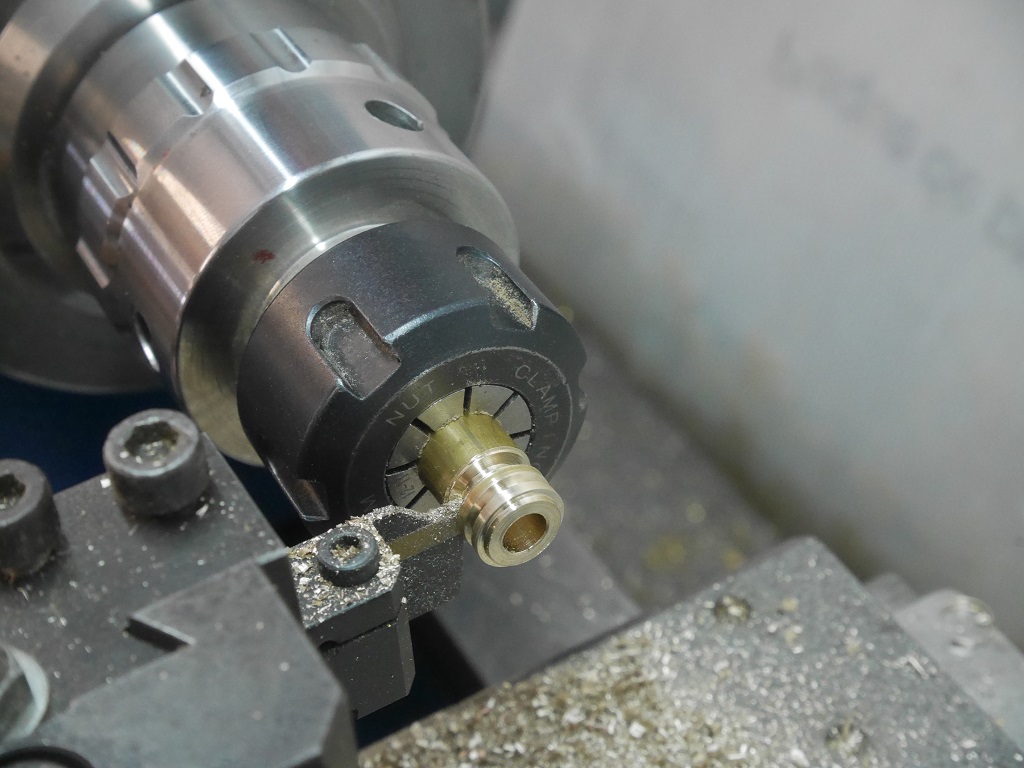

Tournage de la roulette dans un rond de laiton �12mm.

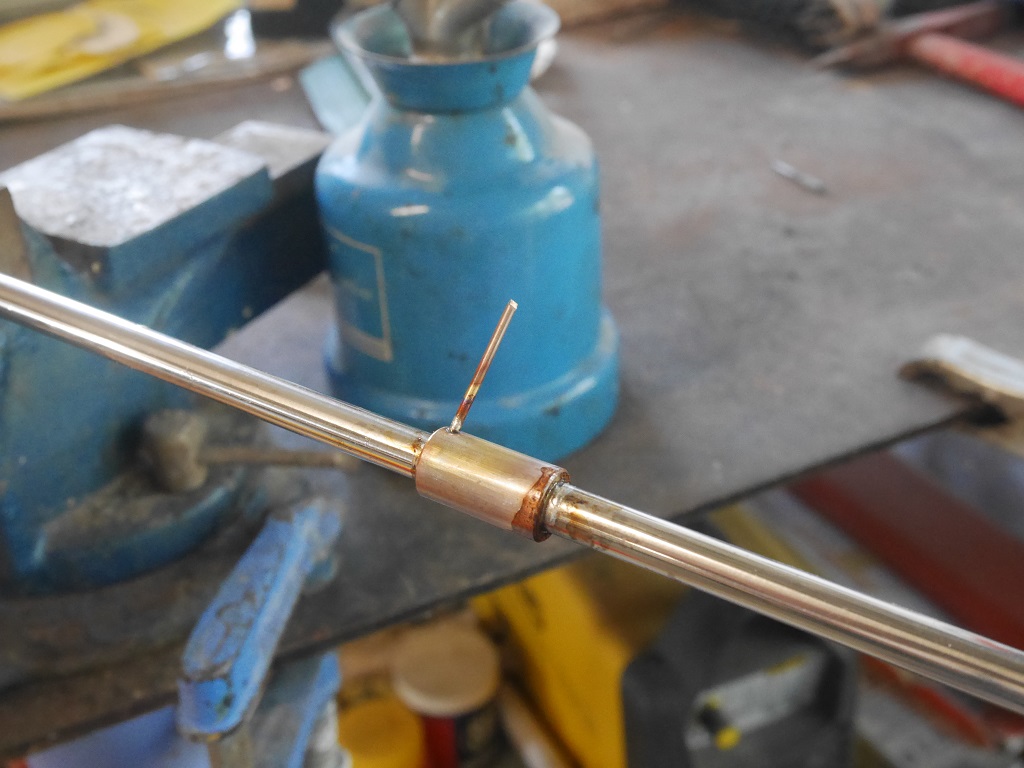

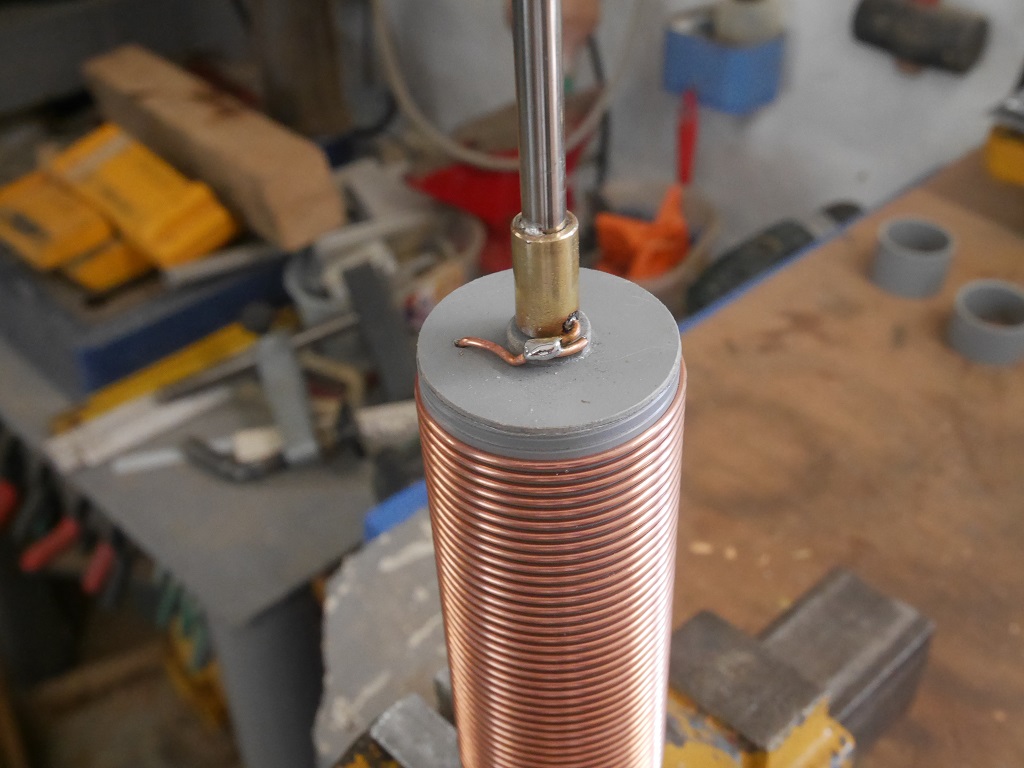

D�tail de la r�alisation du palier de curseur. Tourn� dans un rond de laiton �12mm, il est ensuite soud� � l'�tain sur l'axe central. Un petit per�age qui re�oit un morceau de fil 2.5mm� permettra d'y raccorder l'extr�mit� de la self.

Inductance de 29.19�H, pas loin.

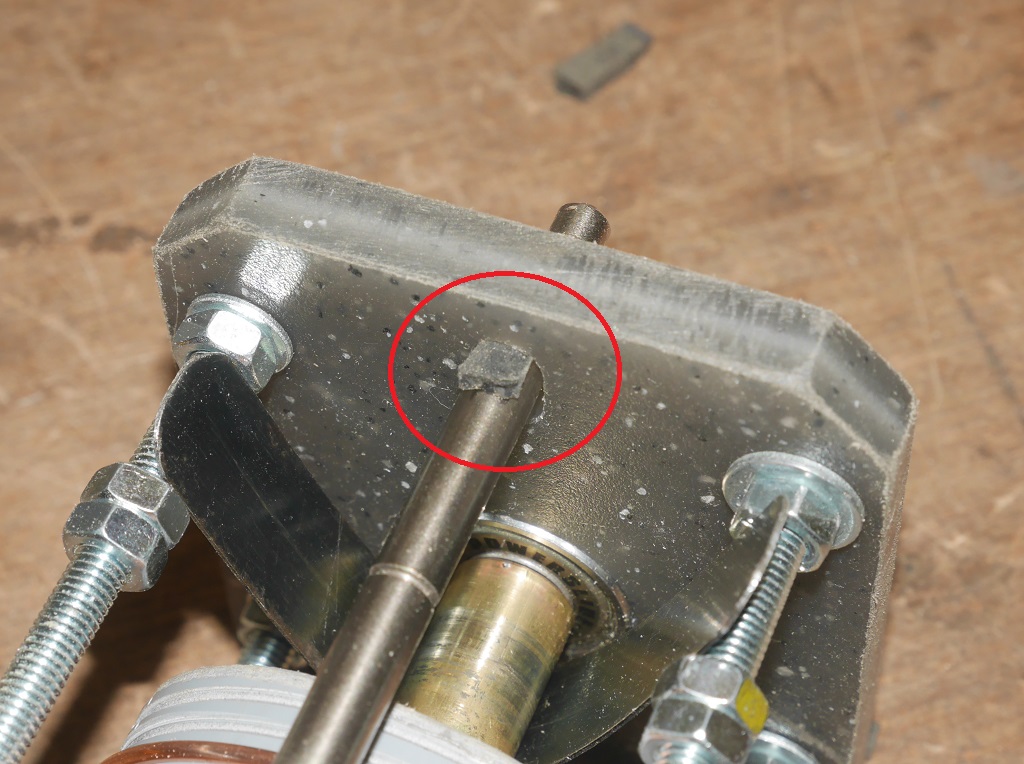

J'ai planch� pas mal de temps sur le syst�me de pression de la roulette sur les spires, le syst�me d'un petit portique � bascule habituellement utilis� ne me convenait pas car je n'avais pas le plat d'alu ou de laiton n�cessaire pour le r�aliser. J'ai donc imagin� un syst�me � silentblock pour laisser une petite libert� de jeu � la roulette, les silentblock sont d�coup�s dans un morceau de chambre � air de tracteur, de la chambre de v�lo ou automobile pourrait aussi bien faire l'affaire, ou m�me des morceaux d'�lastique. Comme sur mes condensateurs variables, le curseur est constitu� d'une bande de clinquant frottant sur le palier laiton de l'axe central.

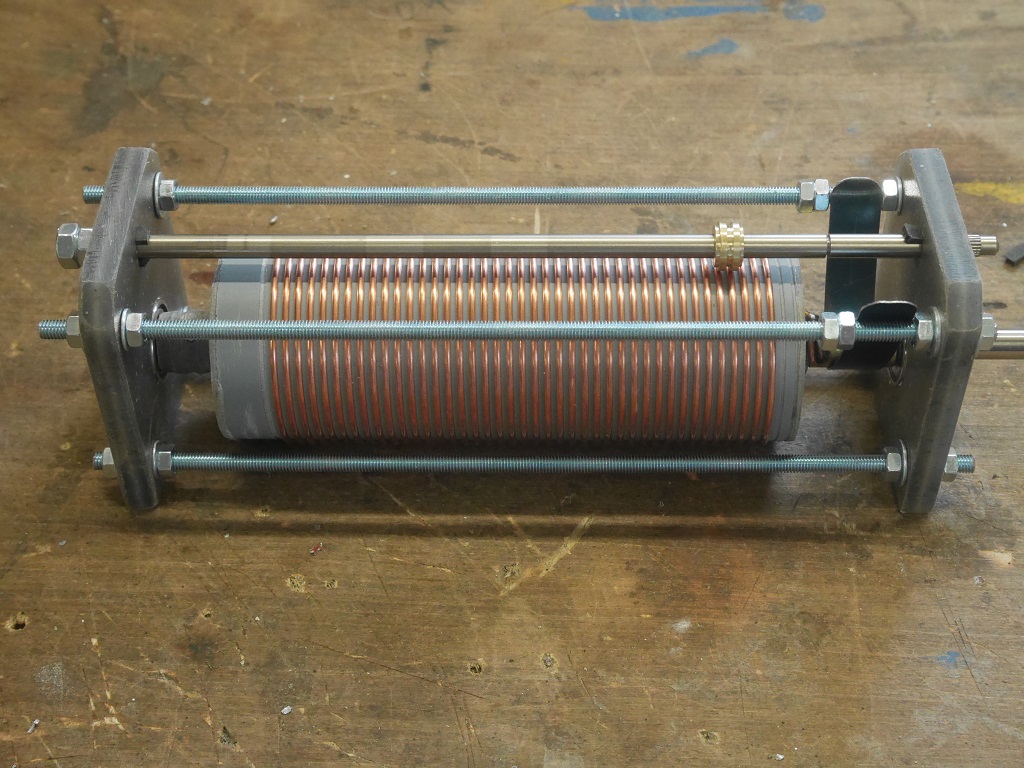

La self termin�e

Sinon,

On peut voir sur les photos que j'ai fais une utilisation intensive de mon tour � m�taux, d'aucuns diront qu'il faut trop d'�quipement pour r�aliser un pareil projet. Que nenni !, j'ai la chance d'en poss�der un donc c'�tait la solution de facilit� mais la roulette peut tr�s bien �tre usin�e sur le tour du pauvre, c'est � dire sur une perceuse � colonne et une lime comme outil de modelage et une scie � m�taux pour la rainure. Pareil pour les deux flasques du mandrin. Pour ce qui est du filetage du mandrin qui ne sert qu'� guider le fil, on peut s'en passer en bobinant les spires sur le mandrin lisse avec un fil intercalaire, les spires r�guli�rement coll�es sur le mandrin par une goutte de superglue, au final on d�roule le fil intercalaire pour ne laisser que les spires et un travail propre.

-o0(�)0o-
