Je l'ai �voqu� � plusieurs reprises sur ce site, la radio que j'affectionne est celle de Papy, celle qui m'a fait r�ver quand j'ai d�but� du temps ou les radios �taient encore des radios, du temps ou on r�glait les antennes au grid-dip, idem pour les filtres
si on n'�tait pas trop �quip�, ou avec un g�n� HF et un oscillo ou une sonde HF pour les plus nantis. Pas de VNA dans ma station, les anciens faisaient sans et ce qui �tait bon pour eux l'est aussi pour moi.
Et puis j'ai eu l'occasion d'en essayer un... et maintenant j'en ai deux dans l'atelier !!! J'ai vendu mon �me au diable mais je ne regrette pas. J'ai d'abord acquis le petit qui coute une trentaine d'� en chine "pour essayer" mais l'�cran �tant un peu trop
petit je me suis ensuite �quip� avec le NanoVNA-F et son �cran de 4.2" bien plus confortable.
C'est un petit appareil fabuleux mais au m�me titre qu'un tour � m�taux, une fraiseuse ou une machine � bois qui deviennent indispensable d�s qu'on les poss�dent il sert rarement et passera le plus clair de son temps � dormir dans sa boite, on
ne va pas mettre une antenne au point chaque jour de l'ann�e, mais c'est le lot du plus gros de l'outillage d'un bon bidouilleur. On ne parlera pas ici de nombres complexes, mais plus d'une approche pratique en rassemblant quelques astuces et infos utiles,
j'y ai plac� tout ce qui m'a sembl� utile pour me faire ma propre exp�rience avec cet appareil.
-------------------------------------------------------------------------------------- Principe ------------------------------------------------------------------------------------
Le nanoVNA est �quip� de deux ports, le port S11 (lire S un un) et le port S21 (lire S deux un).
Le plus simple pour vulgariser est de prendre l'exemple du tunnel: supposons que le personnage 1 est � l'entr�e d'un tunnel ferroviaire sombre et n'ose pas entrer de peur de se prendre un train en pleine figure, il se place � l'entr�e du tunnel et
crie fort. Si l'�cho revient peut-�tre il y a t'il un obstacle � l'int�rieur qui refl�te sa voix, s'il n'y a pas d'�cho il en peut d�duire que le tunnel est vide. On peut dire que le personnage 1 � �mis le son et que le personnage 1 � ensuite
�cout� le retour de son cri pour se faire une id�e.
On a utilis� le param�tre S11 pour mesurer le retour, celui qu'on utilisera pour mesurer le ros d'une antenne.
Maintenant supposons que le personnage 1 � un ami de l'autre cot� du tunnel, le personnage 2.
2 �coute le cri de 1 et peut d�terminer si le tunnel est vide ou encombr�. On a mesur� sur le port 2 le signal �mis par le port 1,
ce signal ayant travers� le composant � mesurer.
2 �coute 1, on utilise le param�tre S21.
------------------------------------------------------------------------------- d�s la sortie de boite -------------------------------------------------------------------------------
Le nanoVNA propose d'�tre configur� '� la main' de l'op�rateur, soit qu'on l'utilise au doigt ou avec un stylet. Attention avec le stylet, j'ai un peu brutalis� mon �cran en tapant dessus avec.
'CONFIG/TOUCH CAL'
Appuyer avec le doigt ou stylet sur l'angle affich� par 'TOUCH UPPER LEFT' en haut � gauche de l'�cran.
Appuyer avec le doigt ou le stylet sur l'angle affich� par 'TOUCH LOWER RIGHT' en bas � droite de l'�cran.
Ensuite faire 'CONFIG TOUCH TEST'
Tracer une ligne bris�e sur la totalit� de l'�cran avec le doigt ou le stylet.
'SAVE' pour sauvergarder cette configuration.
------------------------------------------------------------------------------------------- le DUT --------------------------------------------------------------------------------------
Fondamental dans l'utilisation du VNA le DUT (Device Under Test) est tout ce qui ne concerne pas la mesure mais n�anmoins n�cessaire pour la r�aliser, tout ce qui est parasite � la mesure en quelque sorte. Si on veut mesurer une antenne seule, le feeder peut-�tre consid�r� comme un DUT. Si on fabrique une petite plaque imprim�e pour mesurer selfs, capa ou quartz, cette plaquette est consid�r�e comme un DUT, si on relie cette plaquette au nanoVNA par des c�bles, ces c�bles font �galement partie du DUT. Le nanoVNA �tant un appareil extr�mement sensible tous ces artifices faussent la mesure, pour palier � ce probl�me il faut les installer avant de faire les calibrages pour que le nanoVNA puisse effectuer les corrections n�cessaires et ne mesurer au final que l'antenne ou le composant � tester. Si on ne prends pas cette pr�caution les mesures seront fauss�es.
---------------------------------------------------------------------------------- Plage de fr�quence utile -------------------------------------------------------------------------------
"STIMULUS"
'START' r�gler la limite de fr�quence basse.
'STOP' r�gler la limite de fr�quence haute.
Les menus 'CENTER, SPAN' permettent d'afficher une fr�quence centrale et r�gler une �vasion de fr�quence autour.
'CW FREQ' r�gle une fr�quence fixe.
------------------------------------------------------------------------------- R�glage des �chelles de mesure ----------------------------------------------------------------------------
"DISPLAYS/SCALE"
'SCALE/DIV'
Si la trace sort de l'�cran on peut la re-positionner avec 'DIPLAY/SCALE/REFERENCE POSITION'
------------------------------------------------------------------------------------ Calibrage du NanoVNA ------------------------------------------------------------------------------------
Quand on effectue un calibrage l'appareil enregistre �galement tous les autres r�glages. En premier lieu pr�ciser la bande de fr�quence utile pour la mesure. Voici l'exemple de mes r�glages, pour ma part ne faisant que de la CW sur les bandes HF toutes mes calibrations sont faites de 1 � 30Mhz. L'appareil est �quip� de 5 m�moires disponibles pour sauvegarder les param�trages personnalis�s, on peut rappeler ult�rieurement telle ou telle m�moire pour retrouver les r�glages d�j� effectu�s par le menu 'RECALL'.

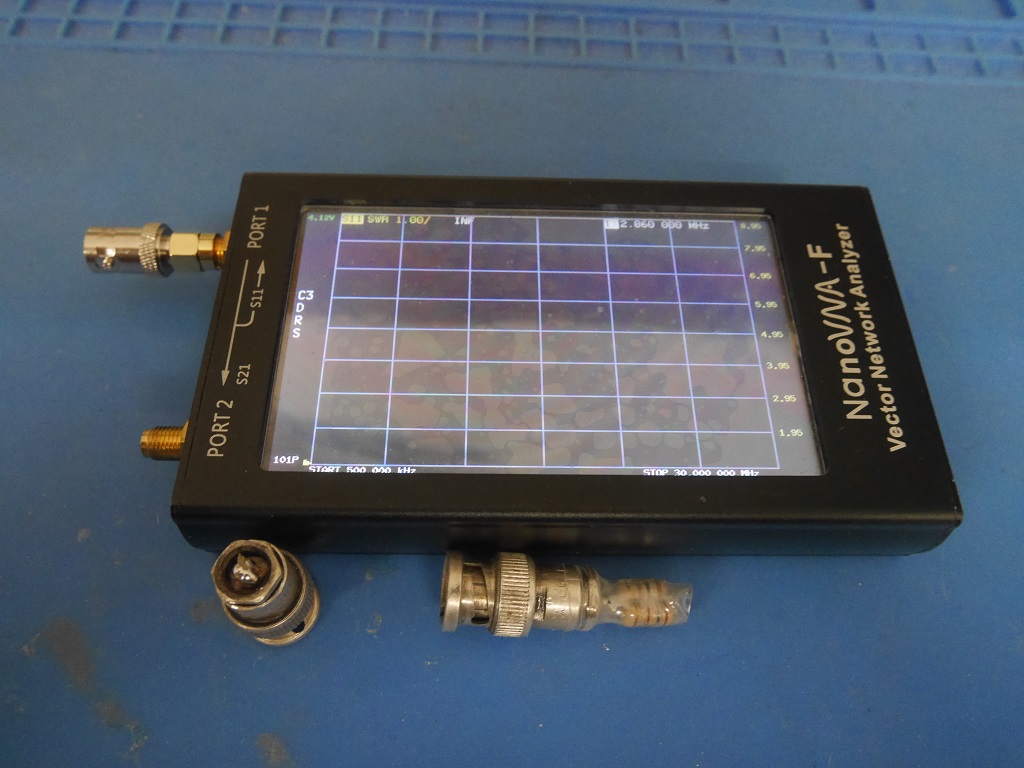

L'appareil est livr� avec trois bouchons de calibrages, un ouvert, un court-circuit et un 50ohms, on fait un calibrage avec chaque bouchon en cliquant sur les menus d�di�s dans CAL/CALIBRATE.
'OPEN' avec le bouchon ouvert, 'SHORT' avec le bouchon CC, 'LOAD' avec le bouchon 50 ohms. Ceci est suffisant si on n'utilise que la mesure S11.
Pour des mesures S21 il faut �galement calibrer le port S21 avec un bouchon 50ohms sur S11 et un bouchon 50ohms sur S21, on �tablit le calibrage "ISOLT", on �te ensuite les deux bouchons, on relie les deux ports par un
c�ble et on �tablit le calibrage "THRU". Ensuite on sauvegarde ou non le param�trage de l'appareil 'DONE' et choix de la case memoire.
NOTA: J'ai lu sur un site anglo/saxon qu'il fallait �viter d'utiliser le bouchon "ouvert" pour le calibrage 'OPEN', celui-ci amenant des capacit�s parasites et qu'il valait mieux laisser l'entr�e en l'air. C� me semble probant mais ne l'ayant pas lu ailleurs je ne le mentionne ici que pour info.
------------------------------------------------------------------------------------ Equipement suppl�mentaire ---------------------------------------------------------------------------
Ne mesurer que le ros d'une antenne serait vraiment r�ducteur pour ce petit appareil qui offre bien plus de possibilit�s, mais pour cela il faut un peu s'�quiper, quelques adaptateurs de connection en premier lieu, SMA/SMA m�le et femelle, SMA/BNC m�le et femelle, un peu de bidouillage �galement, confectionner des bouchons de calibrage si on veut se connecter en BNC, et aussi quelques DUT simples � construire qui permettront de multiplier les possibilit�s du nanoVNA.
----------------------------------------------------------------------------------- Calibrage connecteurs BNC -----------------------------------------------------------------------------------

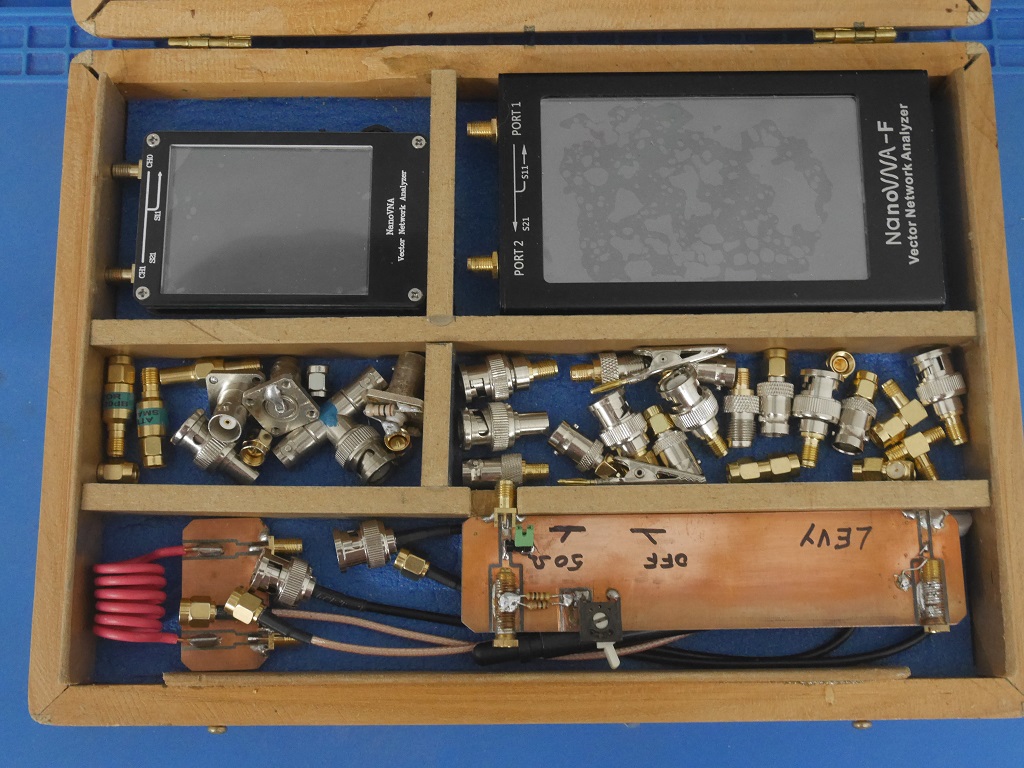

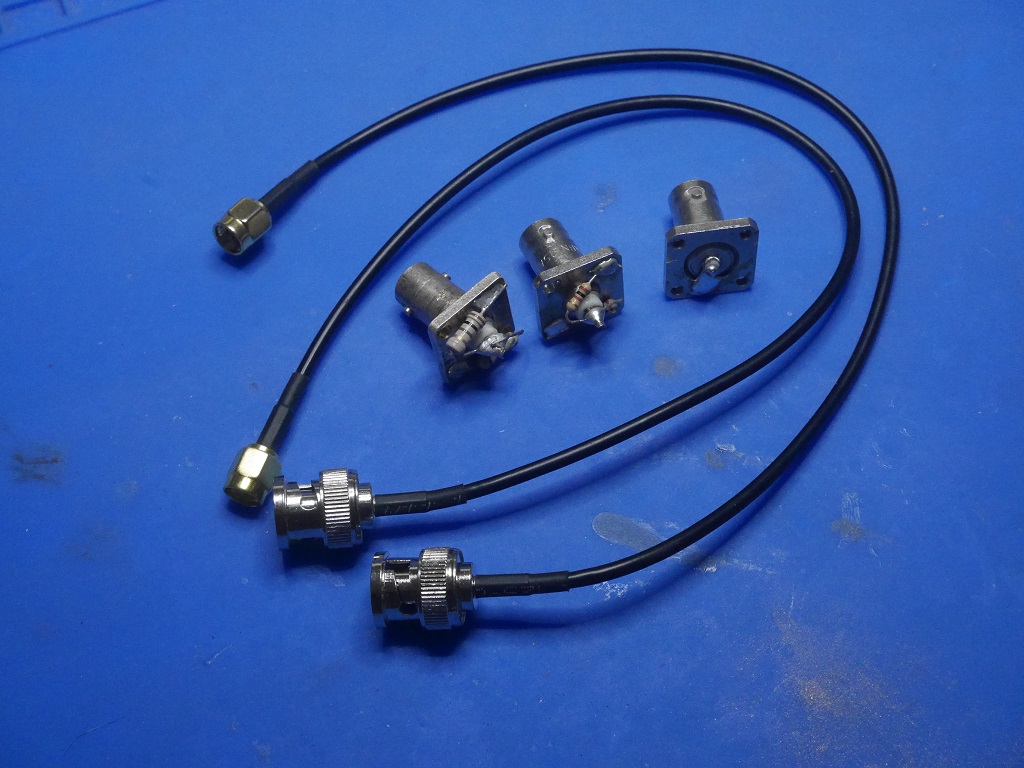

Il est pratique d'avoir des c�bles termin�s par une BNC, cela �vite de faire des montages 'usine � gaz' pour arriver � faire des mesures sur diff�rents appareils �quip�s en BNC, pratique aussi pour int�grer un montage dans une ligne d'antenne, etc. Bien sur ces c�bles �tant diff�rents de ceux fournis ils forment un autre DUT qu'il faut prendre en compte dans le calibrage, le souci c'est qu'on ne peut plus calibrer le nanoVNA � l'aide des petits bouchons SMA. La confection de deux bouchons BNC permet de se sortir d'affaire. Un bouchon court-circuit pour la mesure "SHORT" et deux bouchons 50ohms form�s de 2x 100ohms en // pour les mesures "LOAD", il faut deux bouchons 50ohms pour le calibrage ISOLN n�cessaire pour les mesures S21. Le calibrage "OPEN" s'effectue sans bouchon.
Bouchon CC et bouchon 50 ohms (100//100) pour BNC femelle.
------------------------------------------------------------------------- DUT pour mesures sur l'antenne Levy ---------------------------------------------------------------------------

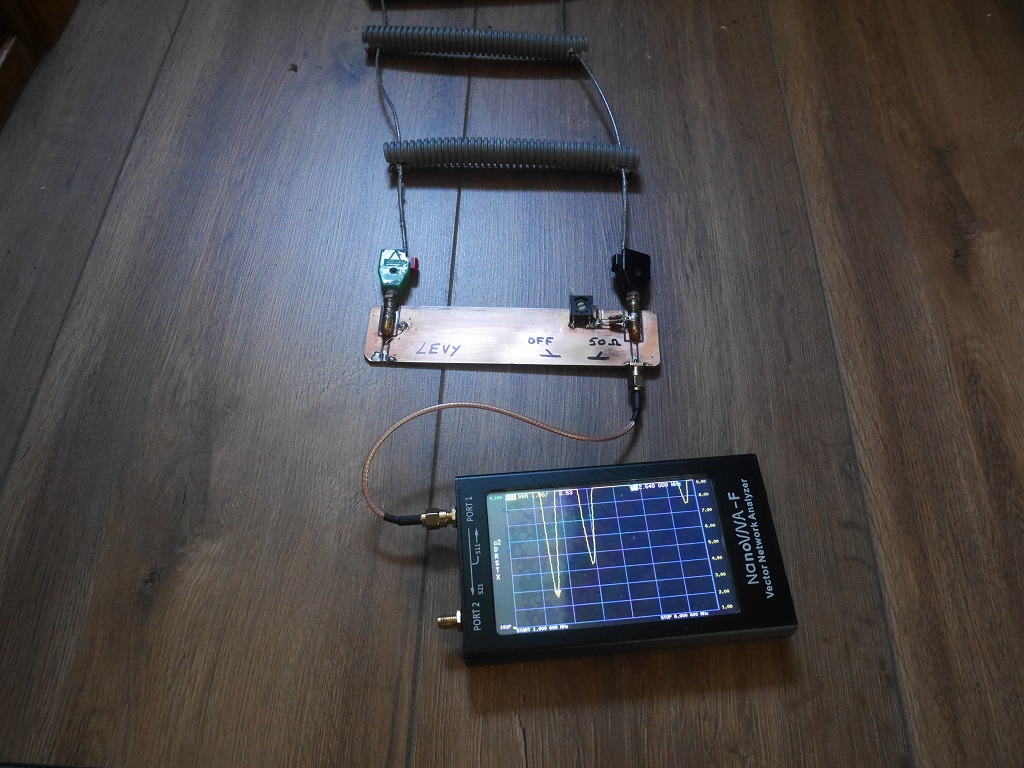

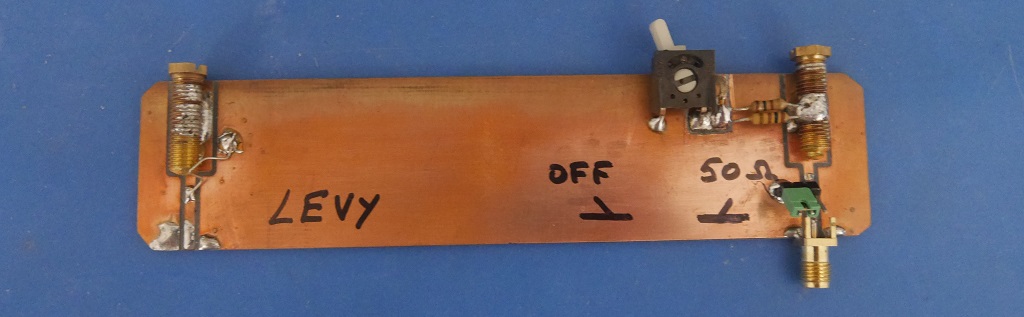

Montage pour relier l'�chelle � grenouilles au nanoVNA.
Effectuer le calibrage avec le DUT branch� sur le nanoVNA sans connecter l'antenne. Plaquette imprim�e avec deux douilles bananes soud�es � la largeur du feeder, un inter permet de une charge 50ohms en fonction (2 x 100ohms en //) pour le calibrage "LOAD", le calibrage "OPEN" se fait feeder d�branch�, le
calibrage "SHORT" en faisant un CC entre la masse et l'entr�e � l'aide du cavalier vert.
Exemple:
Je veux mesurer mon antenne Levy sur la fr�quence 7012Khz, je vais dans un premier temps balayer la gamme 1Mhz -> 20Mhz, je pourrai changer ces valeurs ensuite pour affiner la mesure, par exemple 6Mhz � 8Mhz.
R�glage de la plage de fr�quence � analyser: STIMULUS/START fr�quence de d�part 1M (1Mhz), puis STOP fr�quence de fin 20M (20Mhz). Ces deux limites sont affich�es en bas de l'�cran.
Pour que la lecture soit plus claire je ne garde que la trace jaune DISPLAY/TRACE/ s�lection de la trace 0 jaune uniquement.
CHANNEL S11 je branche le c�ble et le DUT sur le canal S11 (Port 1).
DISPLAY/FORMAT/SWR et je me met en mesure SWR.
On peut se promener dans la plage de fr�quence � analyser avec la molette sur le cot� du VNA, le curseur � l'�cran est symbolis� par un triangle jaune. Le SWR correspondant � la fr�quence du curseur est affich� en haut � gauche de l'�cran.
Si on trafique souvent sur les m�mes fr�quences habituelles, plut�t que de faire de longs tunes et bricoler � chaque fois pour accorder l'ensemble TX/BA/Antenne, on se branche une fois pour toutes avec le nanoVNA sur l'entr�e TX de la boite d'accord et on effectue les r�glages selfs et
CV en observant la courbe sur l'�cran, le meilleur r�glage est au minumum de ROS sur la fr�quence voulue. Il suffit de faire ensuite des marquages sur la face avant de la BA pour retrouver facilement les bons r�glages de chaque QRG.
Cette m�thode est �galement tr�s pratique pour mettre au point une boite d'antenne. Voir aussi plus bas avec l'abaque de Smith.
-------------------------------------------------------------------------------- DUT coupleur -------------------------------------------------------------------------------------

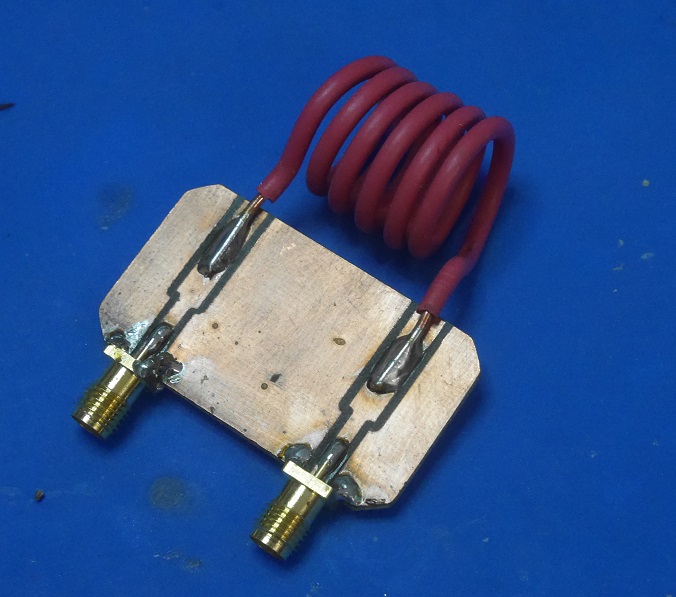

Utile pour les mesures sur antennes sans le feeder, quelques spires sur le point d'alimentation et on couple.
2 prises SMA, une chute de PCB et une longueur de fil �lectrique 2.5mm�.
------------------------------------------------------------------ DUT pour mesures de composants, mise au point de filtres, etc. --------------------------------------------------

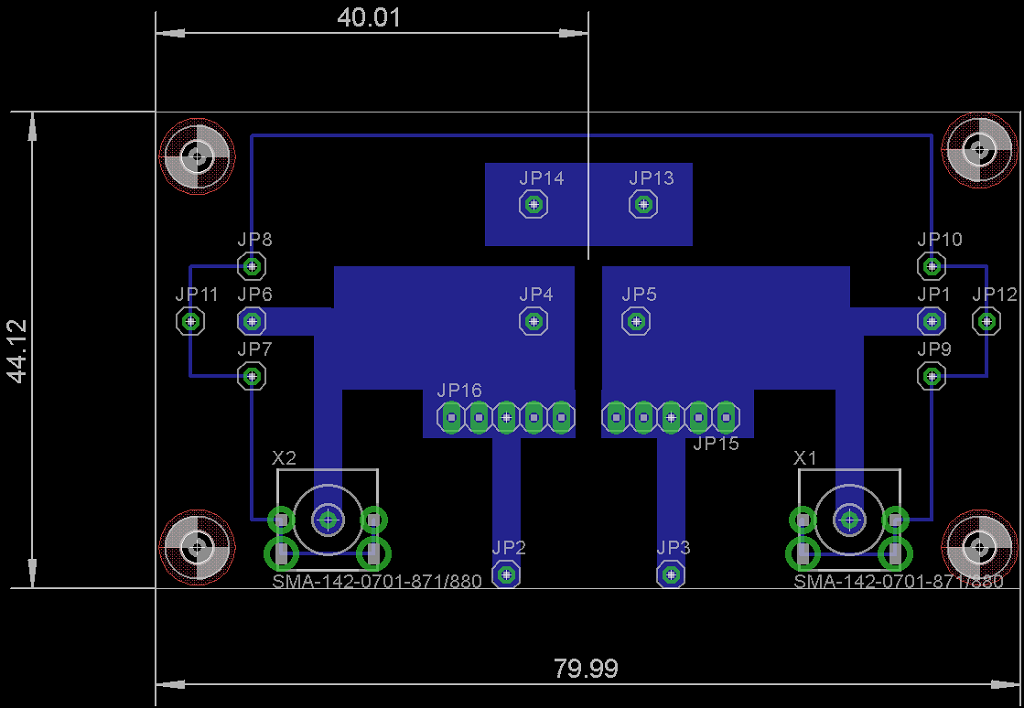

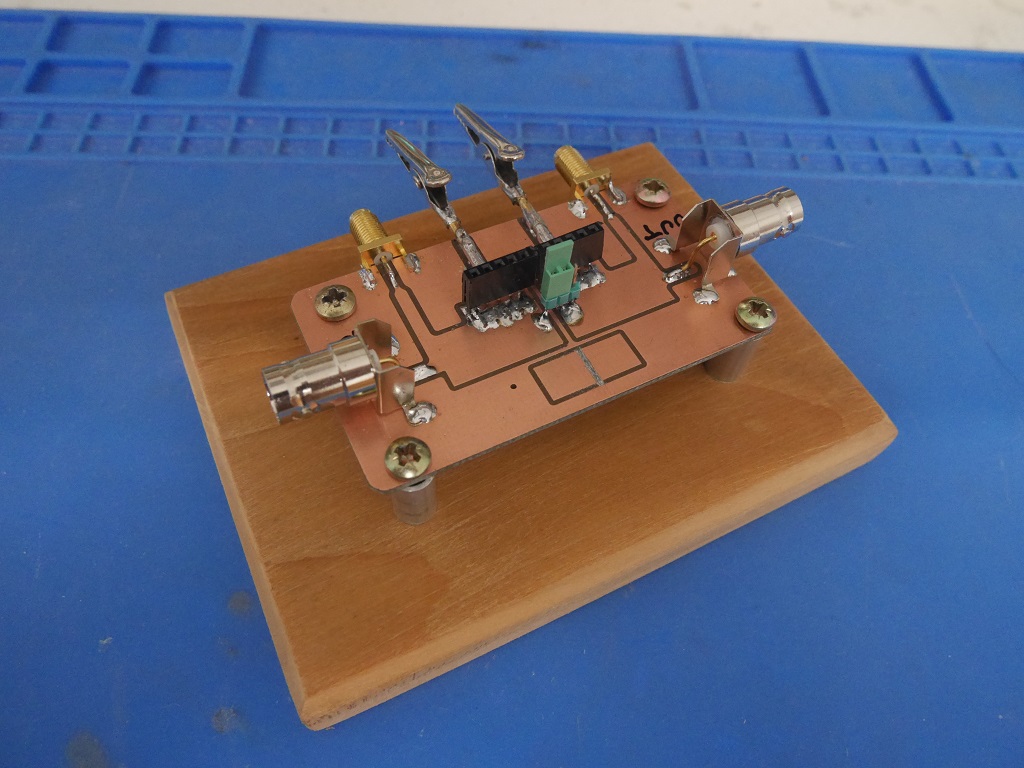

Petit montage simple et pratique pour r�aliser diverses mesures, une variation sur l'id�e de PA4TIM.
Compos� d'une plaque de circuit imprim� grav�e pour pouvoir y souder tous les composants d'un filtre, selfs, tores et capas, �quip� de deux BNC pour pouvoir l'utiliser avec d'autres appareils de mesure ou l'int�grer dans une ligne coaxiale. Deux prises SMA
pour le brancher sur le nanoVNA, deux pinces crocos mont�es sur des douilles bananes 2mm pour prendre des composants et une ligne de barettes sil pour les mesures rapides de quartz, selfs ou capas.
Comme n'importe quel DUT il devra �tre pris en compte lors du calibrage du nanoVNA en faisant un pont entre l'entr�e et la sortie � l'aide du cavalier vert (ne pas oublier d'�ter ce cavalier pour les mesures).
------------------------------------------------------------------------------- DUT pour mesures de selfs -------------------------------------------------------------------------
Suivant une id�e de https://pchene.wordpress.com/2020/04/06/nanovna-inductance-inconnue-a-determiner/ que j'ai mise en pratique � ma sauce.
Le principe est de cr�er un circuit oscillant et de mesurer la fr�quence obtenue avec une capa connue, ce que le nanoVNA sait bien faire, il ne reste plus ensuite qu'� calculer la valeur de la self. Tout radioamateur qui se respecte connait ou
devrait conna�tre la formule du calcul de fr�quence Fo=1/(2PI.racine(LC)). Un peu de r�vision d'alg�bre pour en tirer L et le tour est jou� mais comme c'est fastidieux de ressortir la calculette � chaque fois on peut utiliser comme d�crit dans le site en lien

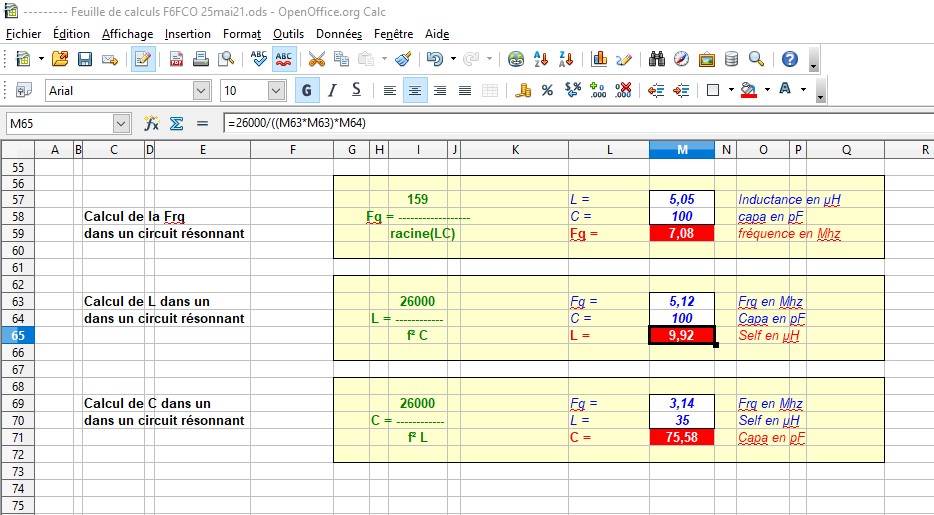

ci-dessus l'exellent soft RFSIM. Pour ma part je pr�f�re utiliser une autre m�thode, j'ai cr�� voil� bien longtemps une feuille de calcul � tout faire ou je mets toutes les formules utiles dans toutes mes activit�s (�lectronique, usinage m�tal, travail du
bois, etc.), cette feuille est sur mon bureau et elle me sert � tout. J'y ai programm� entre autre les formules du calcul de L ou C suivant la fr�quence en utilisant une formule approch�e qui donne de tr�s bons r�sultats: L=(26000/f�C)
Voici ci-dessous la partie en question avec les bonnes �quations, tout y est pour qui voudrait la recopier.
La valeur de la capa est choisie suivant la bande de fr�quences de travail, je bidouille principalement dans le bas de la gamme HF et j'ai choisi une capa de 100pf, les OM actifs en VHF, UHF choisiront des valeurs adapt�es. On entre les valeurs connues dans
les cases blanches, le r�sultat dans la case rouge.

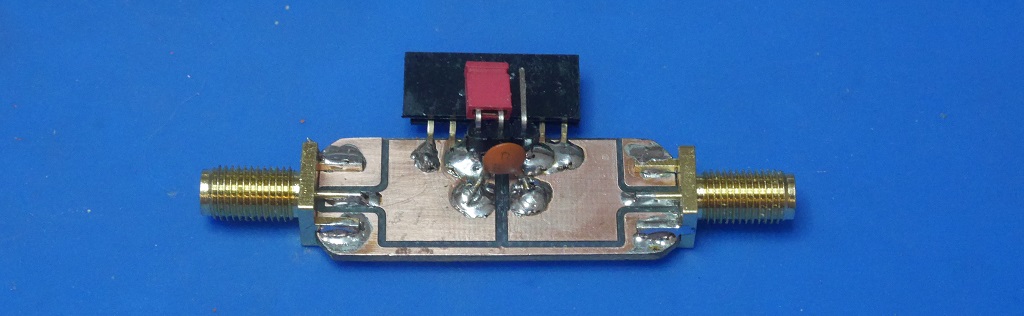

Le DUT est simple � construire, une chute de PCB, deux connecteurs SMA, une capa et un morceau de barette SIL femelle pour enficher la self � conna�tre, on peut aussi la souder sur le PCB. 3 pins SIL m�les permettent de mettre le DUT en CC avec le cavalier rouge pour les op�rations de calibrage, ne pas oublier de l'�ter pour les mesures.

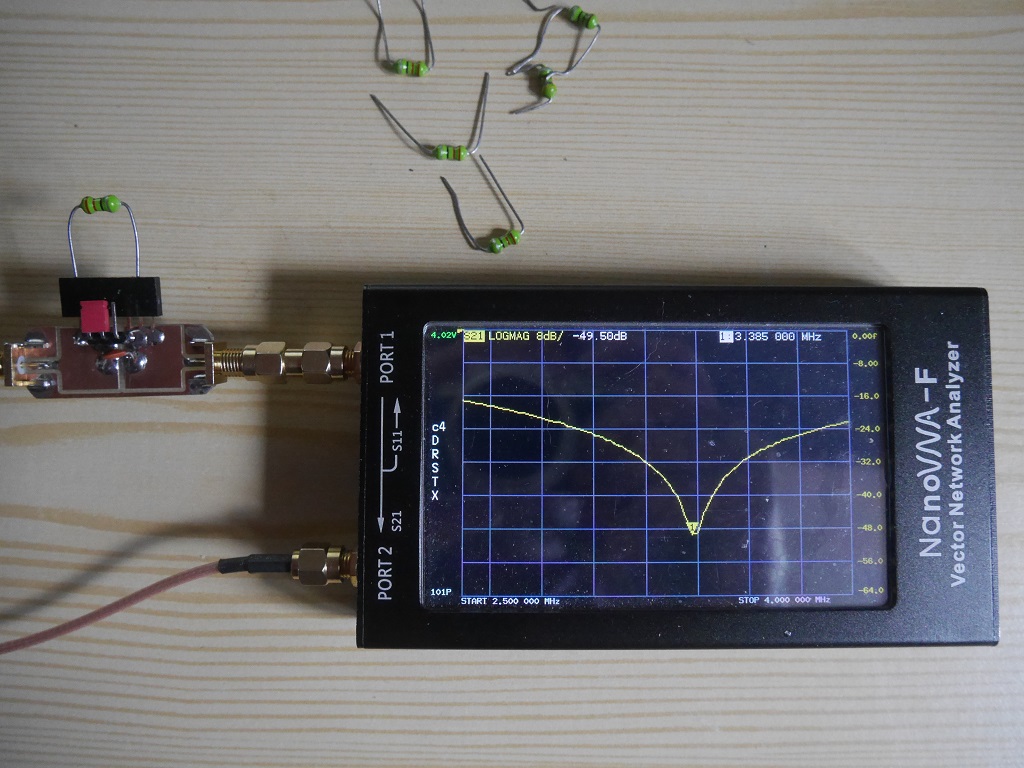

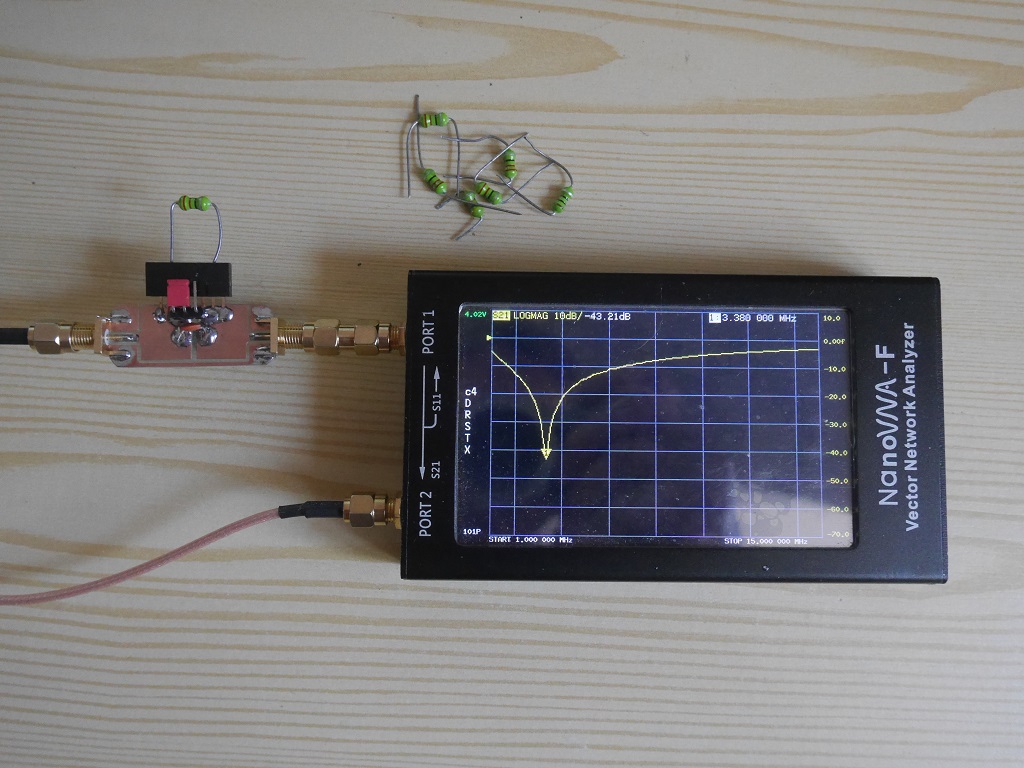

Mesure de self:
DISPLAY/CHANNEL/S21 THROUGH
DISPLAY/FORMAT/LOGMAG
On aura pris soin auparavant de r�gler la bande de fr�quence � scruter assez large avec STIMULUS et l'�chelle avec SCALE.
Apr�s une premi�re lecture pour d�grossir on r�duit le span autour du pic pour avoir une vue plus pr�cise et un d�placement du marqueur plus fin.
On connait la fr�quence d'oscillation, on connait la valeur de capa, il ne reste plus qu'� utiliser la feuille de calcul, RFSIM ou une calculette pour conna�tre la valeur de self.
Exemples de mesures sur quelques selfs avec une capa de 4.7pf, on est dans les tol�rances:
self1 marqu�e 22�H -> 3.340Mhz -> 23.31�H
self2 marqu�e 22�H -> 3.385Mhz -> 22.69�H
self3 marqu�e 22�H -> 3.355Mhz -> 23.1�H
self4 marqu�e 10�H -> 5.120Mhz -> 9.92�H
self5 marqu�e 47�H -> 7.430Mhz -> 4.71�H
-------------------------------------------------------------------------------- L'abaque de Smith en pratique ------------------------------------------------------------------------

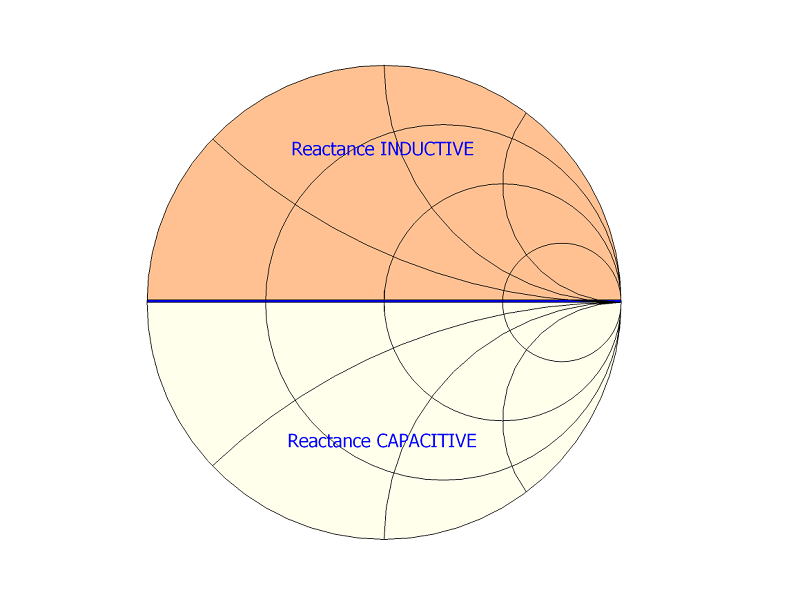

Parlons un peu de l'abaque de Smith, il peut rebuter au premier abord mais on peut l'utiliser simplement lors de la mise au point d'une antenne. Pas de nombres complexes ici mais plus une d�marche pratique quand on est au pied de l'antenne, le nanoVNA d'une main et la caisse � outils de l'autre. Pour se faire une id�e de l'�tat de notre antenne et les modifications � y apporter on peut passer ais�ment de la fen�tre 'SWR' � la fen�tre 'SMITH'.

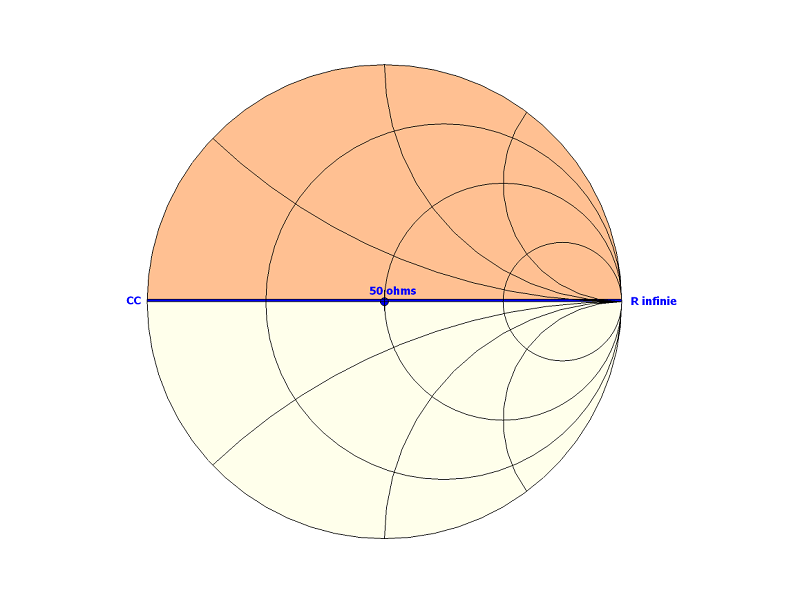

Ligne des r�sistances (en bleu), � gauche r�sistance en court-circuit (�gale � z�ro), au milieu 50 ohms, � droite r�sistance infinie. C'est pr�cis�mment le calibrage que l'on effectue avec les bouchons, on peut donc v�rifier ainsi si le calibrage � �t� bien fait en pla�ant les bouchons sur la sortie S11. Le trac� d'une antenne devant avoir une imp�dance de 50 ohms � une fr�quence pr�cise devra se trouver le plus pr�s possible de ce centre. Le centre de cette ligne qui est aussi le centre de l'abaque et �galement le centre des cercles � SWR constant.
L'antenne est-elle trop courte ou trop longue ? m�me si on peut s'en rendre compte ais�ment en v�rifiant sur quelle fr�quence elle vibre dans la fen�tre SWR, l'abaque de Smith nous donne une indication. L'antenne est-elle inductive ou capacitive ? si le marker se situe dans la partie sup�rieure du cercle l'antenne est inductive, dans la partie inf�rieure elle est capacitive.

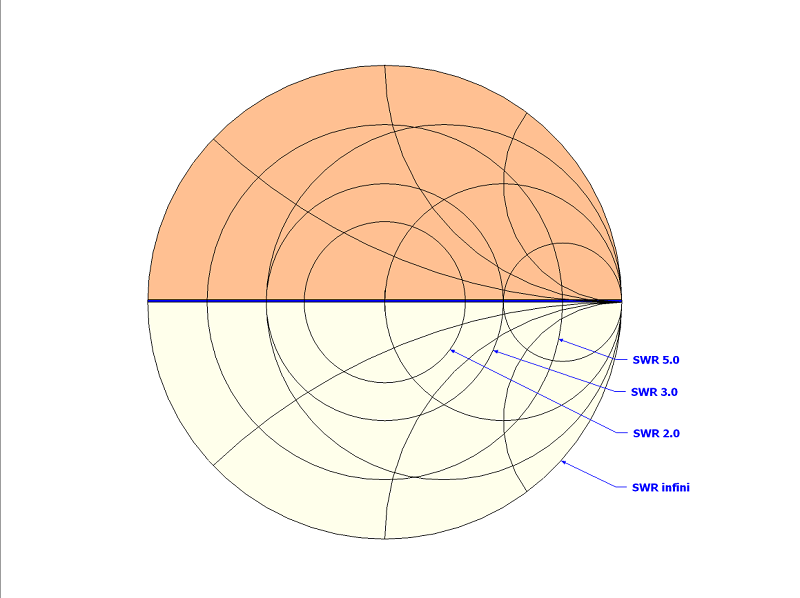

Cercles de SWR constant, ils sont rarement repr�sent�s et il faut donc les imaginer sur l'abaque. Sur la p�riph�rie de ces cercles concentriques le swr est constant, � l'int�rieur il diminuera si on se rapproche du centre qui repr�sente le SWR 1.0. Il suffit de d�placer le marker le long du trac� avec la molette pour faire varier la fr�quence et conna�tre ainsi la bande passante de notre antenne.
Exemple pratique: on le fait tous, pour r�gler notre boite d'accord antenne on tourne les boutons de CV et self avec l'oeil fix� sur l'aiguille du ros-m�tre en cherchant empiriquement un maxi direct et un mini retour. Avec le nanoVNA et l'abaque de Smith on peut d�terminer les r�glages optimums une fois pour toutes pour chaque fr�quence utilis�e, le nanoVNA branch� sur la ligne d'antenne � la place du TX, l'ensemble a�rien regroupant donc SWRm�tre, boite d'accord, feeder et antenne, tout ce qui est normalement vu par le TX, le marqueur du nanoVNA positionn� sur la fr�quence de travail on joue sur les r�glages de la boite d'accord jusqu'� l'amener le plus pr�s possible du centre 50 ohms de l'abaque. Il ne reste plus qu'� noter ces r�glages pour les r�-utiliser ult�rieurement.
On peut choisir le mode d'affichage des valeurs dans la fen�tre de l'abaque de Smith:
'MARKER/SMITH VALUE/', j'ai choisi 'R+L/C'.
------------------------------------------------------------------------------- Adaptation d'une antenne -------------------------------------------------------------------------------

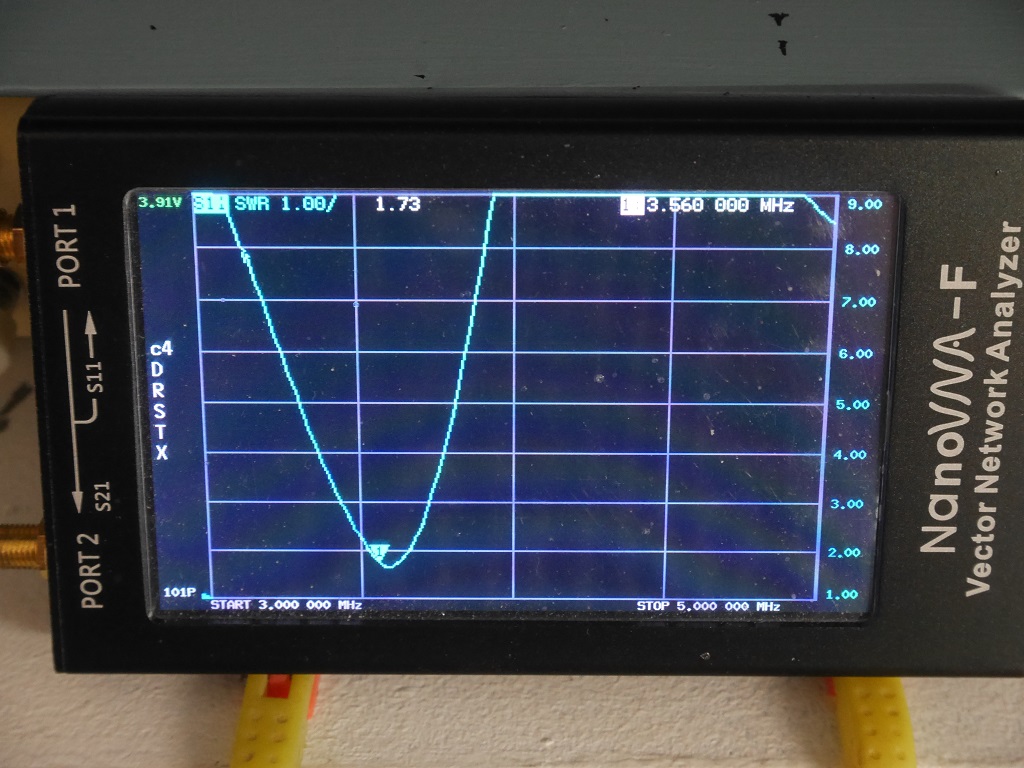

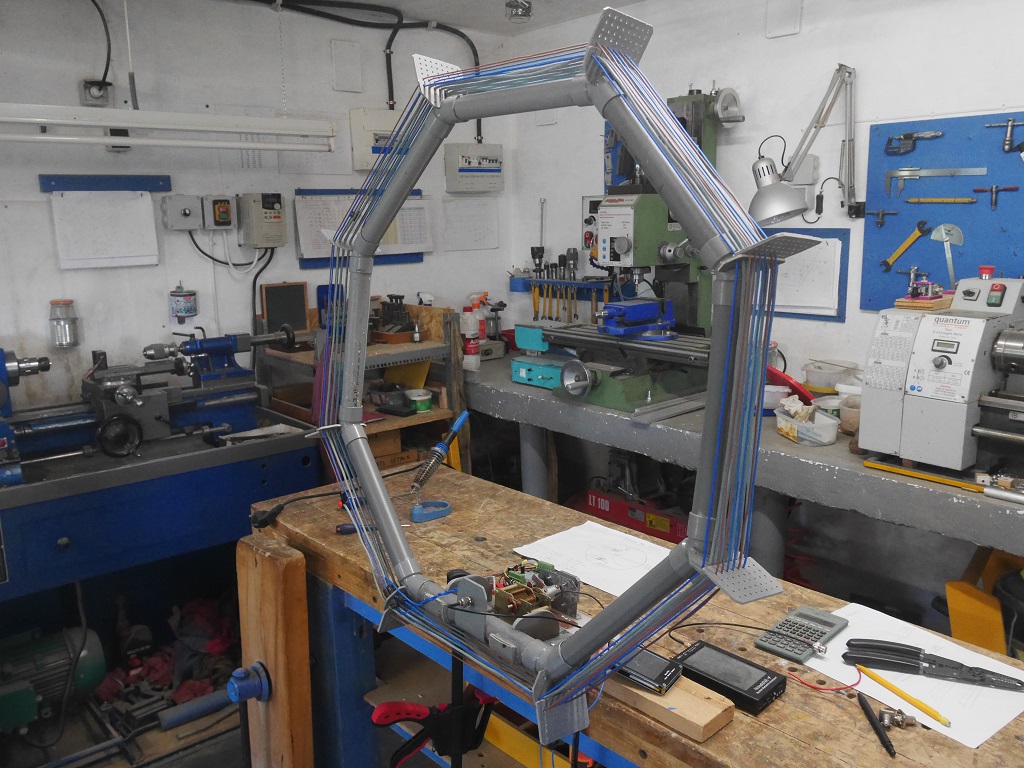

Exemple sur cette antenne loop destin�e � la r�ception des 40 et 80m. Plus de pr�cisions ici.
Le calibrage du nanovna � �t� effectu� avec le c�ble BNC branch�.
En premier lieu r�gler la bande de fr�quence allou�e � la mesure avec 'STIMULUS/START' et 'STIMULUS/STOP'. En g�n�ral je commence de 1 � 30Mhz et je r�duis la bande ensuite pour affiner.
CHANNEL S11.
DISPLAY/FORMAT/SWR.
Cette mesure affiche le point de ros minimum, par cons�quent la fr�quence sur laquelle l'antenne est adapt�e, il affiche �galement les harmoniques comme dans l'exemple ci-dessous si elles sont comprises dans les limites de la bande de fr�quence visualis�e.
D�placer le marker avec la molette jusqu'� l'amener au point de ROS minimum, le nanoVNA affichera la fr�quence pr�cise de ce point ainsi que la valeur de ROS. Ci-dessous on voit que l'antenne est taill�e sur 11.150Mhz avec un ros de 1.07, on peut voir
une harmonique un peu plus haut. Cette antenne �tant destin�e � la r�ception 80 et 40m elle est trop courte et il va falloir rajouter quelques spires.

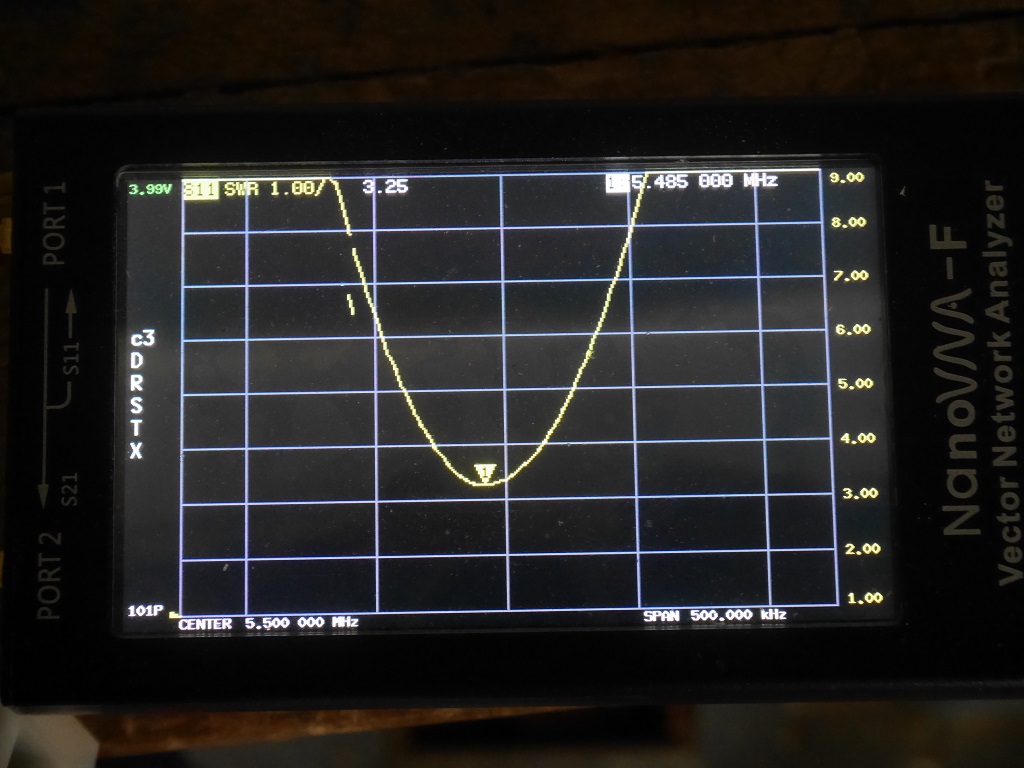

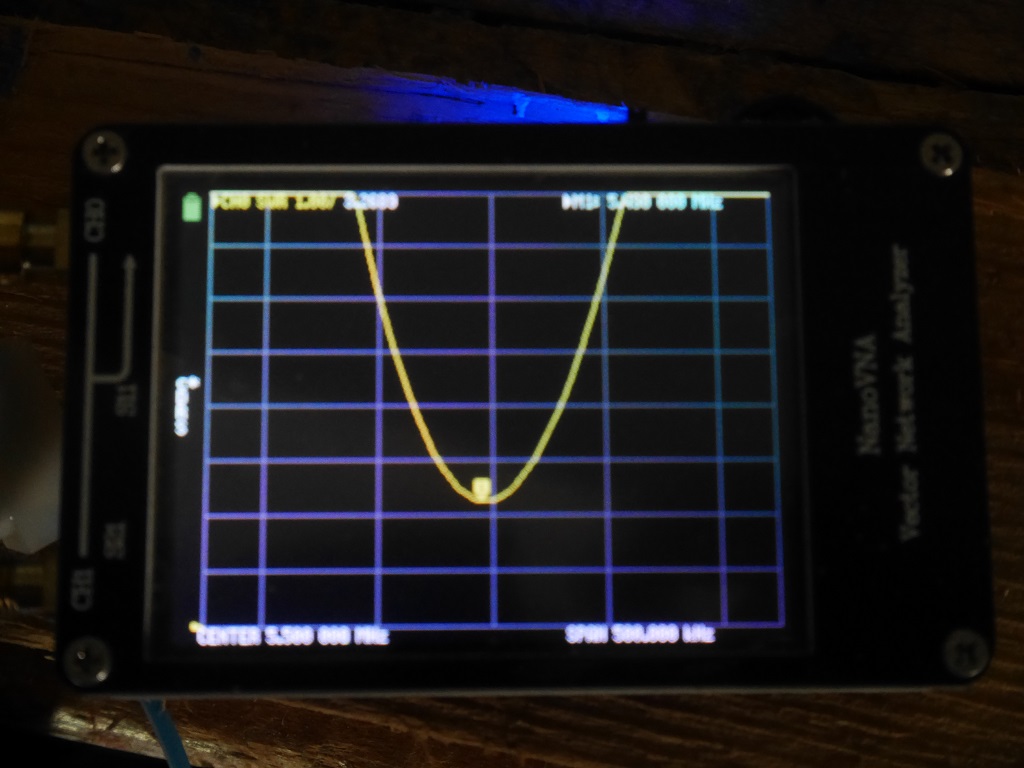

Quelques spires plus loin j'effectue une nouvelle mesure sur 5500Khz, ce n'est toujours pas la fr�quence de travail souhait�e mais il y a du mieux, il faudra rajouter de la longueur mais je vais finir ici sur cet exemple, n'ayant plus assez de fil pour continuer les essais pour l'instant. Le VNA �tant calibr� de 1Mhz � 30Mhz cette mesure reste approximative, quand on d�place le marker avec la molette il nous indique le pic mini et saute tout de suite aux maxi d'un cot� ou de l'autre. Pour affiner la mesure on retourne dans 'STIMULUS/CENTER' et on r�gle la fr�quence sur 5500Khz, on fait ensuite un 'STIMULUS/SPAN' de 500k (excursion en fr�quence de 500Khz autour du centre de 5500Khz) et le d�placement du marker devient plus pr�cis, on peut � pr�sent travailler d'une mani�re plus fine sur l'adaptation de l'antenne. L'appareil nous indique que l'antenne est pour l'instant taill�e sur 5.485Khz avec un ros de 3.25. La valeur �lev�e du ros n'est pas vraiment inqui�tante pour l'instant, on n'est pas sur la fr�quence souhait�e, l'antenne est fix�e sur mon �tabli avec des serre-joints et du mat�riel tout autour, j'�tais positionn� tout contre quand j'ai fais la mesure, que des conditions d�favorables. Et de toutes fa�ons cette antenne n'est destin�e que pour la r�ception, le ros n'est pas un crit�re important ici.
Les m�mes tests aussi probants avec le petit nanoVNA � 30� (l'image est floue � cause du photographe, l'�cran de l'appareil est lui bien net):
------------------------------------------------------------------------------- Mise au point d'une boite de couplage d'antenne -------------------------------------------------------------------------------

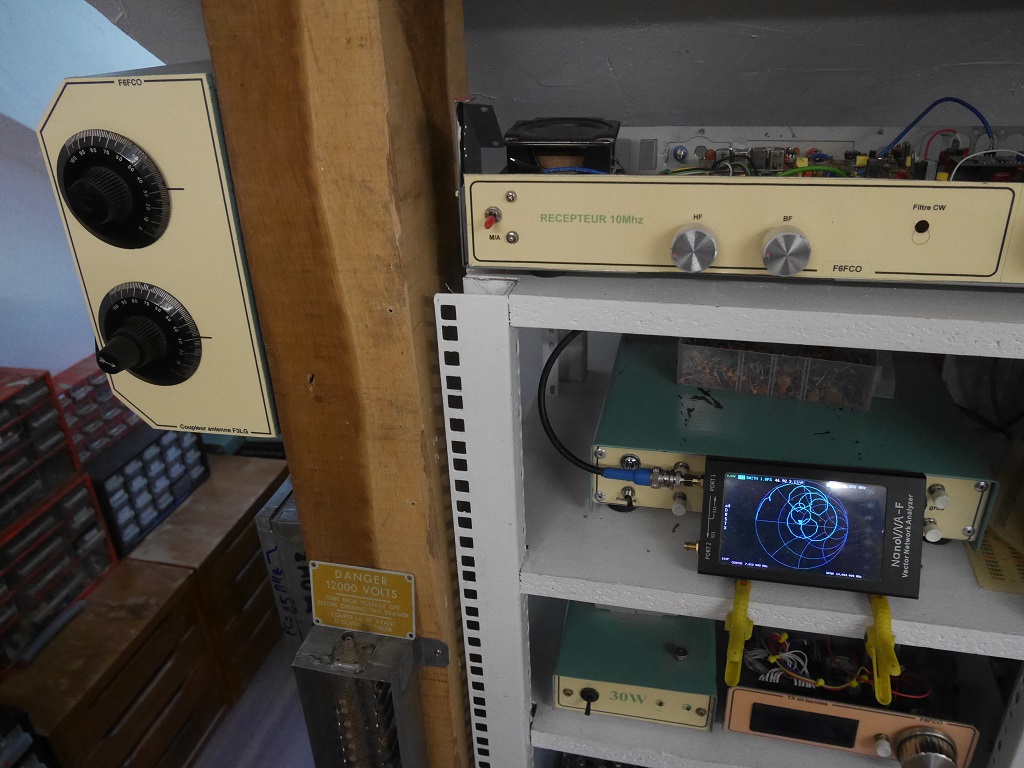

Je prends ici mon exemple mais la marche � suivre est la m�me pour n'importe quelle installation. J'utilise pour l'instant une antenne levy 2x40m match�e par une boite d'accord F3LG.. Cette boite utilise une seule self autotransformateur � prise multiples, les connections sur les bonnes spires sont donn�es mais ce ne peut-�tre qu'une solution empirique, une moyenne. Personne n'� la m�me configuration de terrain et un m�me type d'antenne est toujours un peu diff�rent d'un OM � l'autre. Pour l'instant mon antenne n'est pas terrible, le feeder n'est pas tendu, le point d'ancrage �tant trop pr�s de la fen�tre d'entr�e dans la station, elle est tendue dans les arbres, un brin est tr�s d�gag� sur de la prairie, l'autre passe au-dessus d'une mare, donc le plan de sol diff�re d'un brin � l'autre, et en plus il fait un angle, bref pas l'antenne id�ale, la mis�re. Ce sont les arbres disponibles et la forme de la maison qui ont command�, chacun fait avec la configuration de son terrain. Tout cela �videmment am�ne des distorsions, on peut le v�rifier sur le trac� de l'abaque de Smith, et �� demande � �tre optimis�.
J'ai connect� le nanoVNA � l'entr�e de la boite d'antenne, il voit donc le coupleur et l'antenne, oubli de ma part j'ai oubli� d'inclure de rosm�tre, je referai des essais plus tard.

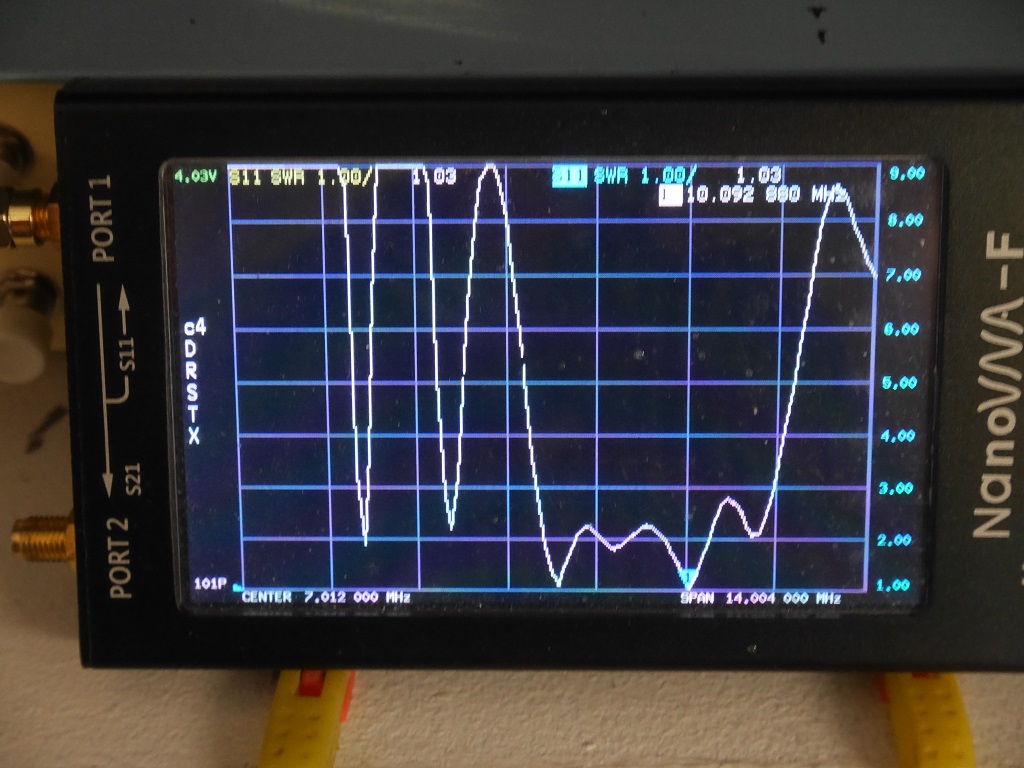

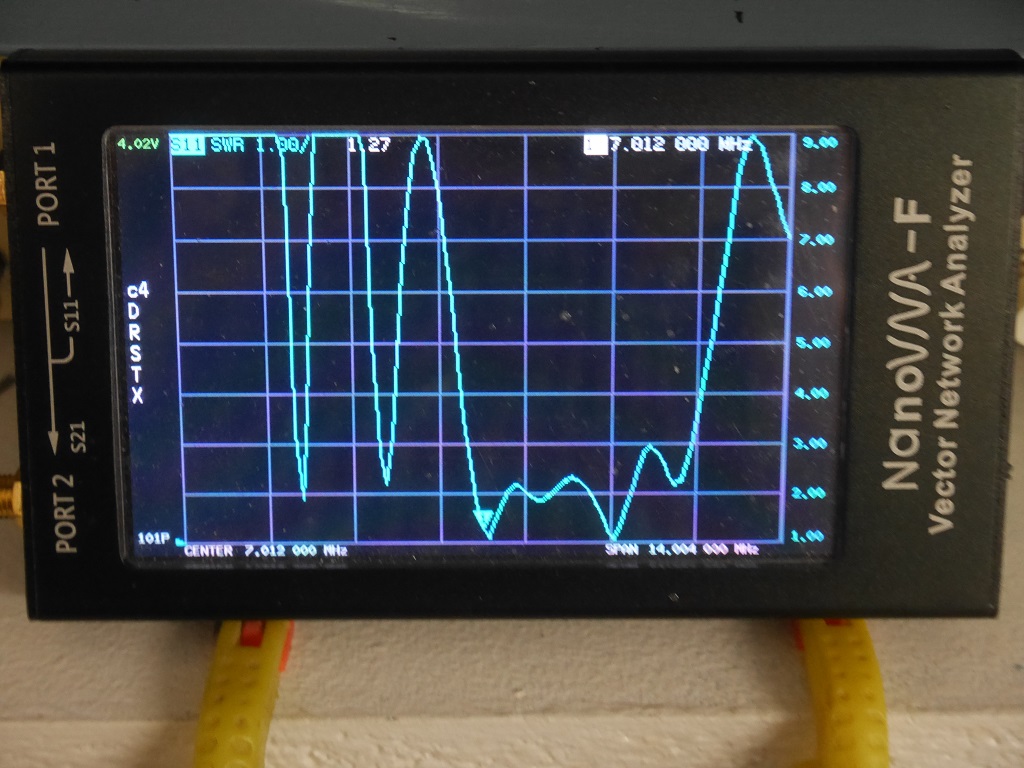

Self 40m: J'ai r�gl� avec un 'CENTER' sur 7012KIhz, la QRG que j'utilise le plus souvent sur cette bande. J'aurai pu r�gler un 'SPAN' plus r�duit, oubli� de le faire mais �� n'emp�che pas la mesure. Premi�re chose � constater, l'abaque de Smith indique que le nanoVNA voit une imp�dance du couple coupleur/a�rien de 49.1 ohms, parfait. Par t�tonnement j'ai jou� sur les prises de la self cot� TX et cot� antenne tout en observant le r�sultat sur l'abaque de Smith, le but �tant de se rapprocher au maximum du centre 50 ohms, � chaque modification je jouais �galement sur les deux CV pour optimiser le r�glage. Je suis arriv� � un SWR de 1.27 sur 7.012Mhz, le trac� semble bien tortur� mais n'oublions pas que j'ai oubli� de r�duire le SPAN et que l'appareil mesure un large spectre de fr�quence pour lequel la self n'est pas con�ue. L'essentiel est d'�tre bien adapt� sur la fr�quence choisie.
On voit les points de r�sonnance de l'antenne en basculant sur la fen�tre 'SWR.
Avec cette m�me self on observe �galement un autre pic n�gatif un peu plus haut, cerise sur le g�teau il correspond � la fr�quence 10.092 avec un SWR de 1.03, en plein dans la bande 30m. Cette self pourra servir � la fois pour le 40 et le 30m. Si on observe la courbe on voit que le swr d�passe � peine 2.0 entre le 40 et le 30m, cette courbe montre que ma levy est large-bande entre ces deux fr�quences pour peu que j'accepte un SWR de 2.
Self 80m: Autre QRG que j'aime bien utiliser les rares fois ou je trafique, 3560Khz. Je refais les m�mes manips cette fois avec la grosse self 80m pour arriver � un SWR de 1.73. Pas si mal pour une antenne un peu bancale. Evidemment toutes les positions des CV ont �t� not�es pour pouvoir se r�gler � l'avenir en �vitant de faire des tunes syst�matiques.
---o0O (#) O0o---
Un peu plus tard.
J'ai pris mon courage d'une main, le VNA de l'autre et l'�chelle sous le bras pour aller am�liorer cette antenne. Je l'ai raccourcie par petites touches en scrutant l'�cran jusqu'� pointer pr�cis�mment sur
le milieu de la gamme CW du 80m avec le minimum de retour. De la m�me fa�on qu'expliqu� au-dessus j'ai ensuite retouch� la self 80m du coupleur F3LG pour affiner. Un coupleur sert � adapter l'a�rien au TX, mais pour optimiser on peut �galement
adapter le coupleur � l'a�rien quand le maximum � �t� fait de ce cot�, le but final �tant de trouver la meilleure adaptation de l'ensemble. Le r�sultat ci-dessous est parlant sur l'�cran du nanoVNA et autant avec les aiguilles du ROS-m�tre. On peut

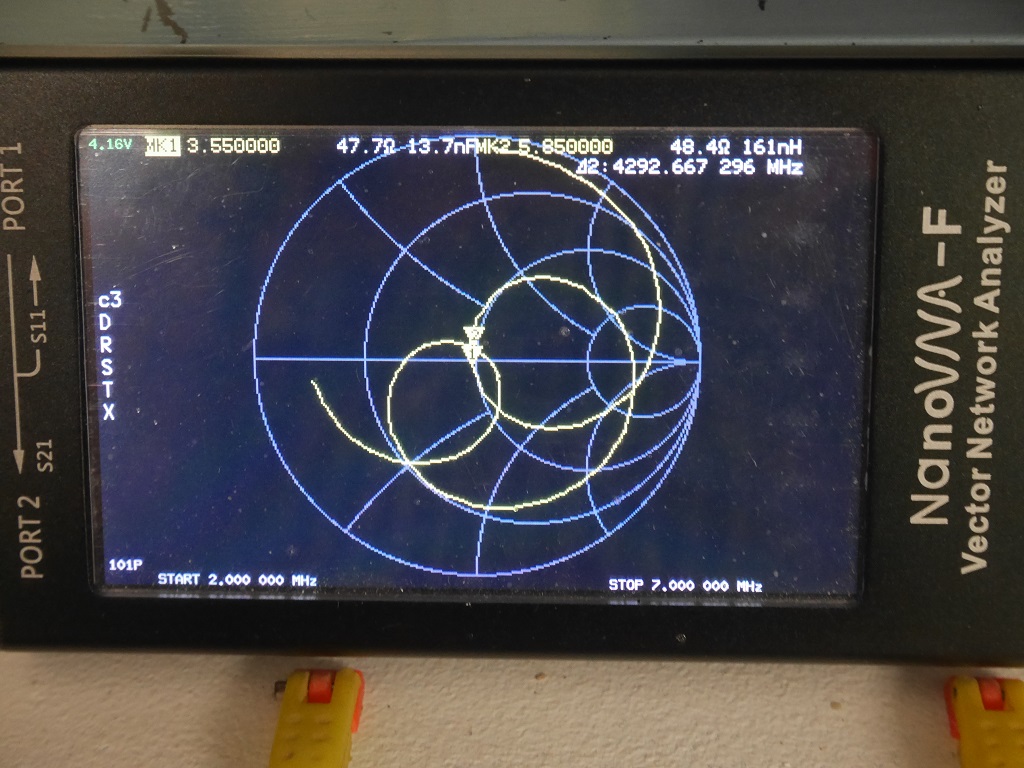

voir sur la fen�tre 'SMITH' que deux fr�quences se trouvent tr�s proches de l'imp�dance 50 ohms, 47,7 ohms sur 3550Khz, milieu de gamme CW du 80m, et 48 ohms sur 5850Khz qui ne nous int�resse pas n'�tant pas dans la bande amateur.
Passage en SWR.
Le r�sultat est maintenant meilleur, on voit que le trac� sur l'abaque de SMITH est plus propre et le SWR est descendu � 1.09 sur 3550 Khz et ne bouge gu�re sur toute la bande CW du 80m. Je ne touche plus � l'antenne, il me reste � travailler sur la self 40m du coupleur pour l'optimiser de la m�me mani�re.
-------------------------------------------------------------------------------- Mesures sur les filtres ----------------------------------------------------------------------------------
Exemple de mesure sur un filtre passe-bas qui coupe � 34Mhz calcul� avec RFSIM.
CHANNEL S21.
DISPLAY/FORMAT/LOGMAG
-------------------------------------------------------------------------- Mesures pratiques sur les quartz ---------------------------------------------------------------------------------
Ici encore prendre soin d'effectuer le calibrage avec le DUT branch�, mettre le cavalier vert en position pour court-circuiter l'entr�e et la sortie. Ne pas oublier de l'�ter pour les mesures.
Mesures utiles pour trouver le quartz le "plus nerveux" d'un lot pour la construction d'un oscillateur, ou bien apparier une s�rie de quartz pour la construction d'un filtre.
CHANNEL S21.
DISPLAY/FORMAT/LOGMAG
Activer les marqueurs 1,2 et 3: MARKER/SELECT MARKER, MARKER 1, MARKER 2, MARKER 3, DELTA.
D�placer les marqueurs sur les extr�mes du trac�, l'amplitude se lira avec la valeur du delta.
-------------------------------------------------------------------------------- sources --------------------------------------------------------------------------------------------------
Plus d'infos sur ces liens:
L'abaque de Smith _ F1UCG Daniel Fortier
PA4TIM _ https://www.pa4tim.nl/?p=1594
F5ZV _ https://f5zv.pagesperso-orange.fr/RADIO/RM/RM23/RM23p/RM23p.html
https://pchene.wordpress.com/2020/04/06/nanovna-inductance-inconnue-a-determiner/
---------------------------------------------------------------------------L'utilit� d'une boite de rangement ---------------------------------------------------------------------------------
Si on ne veut pas se limiter qu'� la mesure de ros et diversifier l'utilisation de notre nanoVNA il faut de la connectique, le tout facilement trouvable sur les site chinois. Entre les DUT, les diff�rents adaptateurs, cordons, stylets, att�nuateurs et prises, la taille r�duite du mat�riel SMA facilement �garable, la fragilit� de l'�cran du VNA, l'int�ret d'une boite de rangement est primordial. Celle-ci est r�alis�e en chutes de merisier et tapiss�e � l'int�rieur avec du tapis de sol de sport.
